Détails sur le produit:
|
| Produit: | 1Affichage OLED de 54 pouces | Résolution: | Résolution 128x64 pixels |
|---|---|---|---|
| Clé de pilotage: | SSD1309 | mode d'affichage: | Matrix passif |
| Interface: | Pour les appareils de type à commande numérique: | Affichage de couleur: | Blanc, jaune, bleu |
| Optique: | Tous les angles de visualisation | Le contour de Dim.: | 420,04 x 27,22 x 1,45 mm |
| Zones actives: | 35.052 × 17.516 (mm) | La hauteur des pixels: | 0.274 × 0,274 (mm) |
| Température de fonctionnement: | -40°C à +70°C | Température de stockage.: | -40°C à +85°C |
| Voltage d'alimentation: | 1.65 à 3.3V | Numéro de broche: | 24 broches |
| Type d'emballage IC: | DENT | Type de connexion du module: | ZIF |
| Le devoir: | Le décès d'un enfant | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage OLED SSD1309,Module d'affichage OLED ZIF FPC,Module d'affichage OLED de 36 mm |
||
1.54 pouces 128x64 affichage OLED SSD1309 pilote IC
Examen rapide du produit
Le numéro de modèle SFOS154XZ-7096AN
Type: graphique
¢structure: COG
¢ Taille: 1,54 "
¢ Convient pour les appareils portables
¢ 128 x 64 matrice de points
¢ IC:SSD1309
Énergie de 3 V
¥ 1/64 du droit
Interface: 8 bits 68XX/80XX parallèle, SPI à 4 fils, I2C
Couleur d'affichage: blanc / bleu
Description du produit
L'affichage OLED SFOS154XZ-7096AN de 1,54 pouces est constitué de 128x64 pixels, taille diagonale 1,54 pouces.;Il est intégré à un circuit intégré de contrôle SSD1309 et communique par l'intermédiaire de l'interface 6800/8080 parallèle à 8 bits, I2C et SPI série à 4 fils.Cet écran OLED SFOS154XZ-7096AN est basé sur une technologie de puce sur verre et est donc très mince, à seulement 1,45 mm de profondeur.
SFOS154XZ-7096AN est un affichage OLED de structure COG ce module OLED est léger, faible puissance et très mince, il convient pour les appareils muraux / compteurs, applications domestiques, système POS, système Cloud / IoT,instruments de poche, les dispositifs technologiques intelligents, les systèmes énergétiques, les systèmes automobiles, de communication, les instruments médicaux, etc. Le module OLED SFOS154XZ-7096AN peut fonctionner à des températures allant de -40°C à +80°C;sa température de stockage varie de -40°C à +85°C.
Informations sur le produit
| Produit: | 1Affichage OLED de 54 pouces |
| Résolution: | Résolution 128x64 pixels |
| Le pilote IC: | Les pièces détachées |
| Interface: | Pour les appareils de type à commande numérique: |
| Optique: | Tous les angles |
| Type de connexion du module: | ZIF FPC 36 mm |
| Mode d' affichage: | Matrice passive |
| Couleur d'affichage: | Blanc, jaune, bleu |
| Le contour de Dim.: | 420,04 x 27,22 x 1,45 mm |
| Zone active: | 35.052 × 17.516 (mm) |
| La hauteur des pixels: | 0.274 × 0,274 (mm) |
| Température de fonctionnement: | -40°C à +70°C |
| Température de stockage: | -40°C à +85°C |
| Numéro de broche: | 24 épingles |
| Voltage d'alimentation: | 1.65 à 3.3V |
| Type d'emballage des circuits intégrés: | Coefficient de coût |
| Fonction: | Le décès d'un enfant |
| Conformité: | Conforme à la réglementation REACH et RoHS |

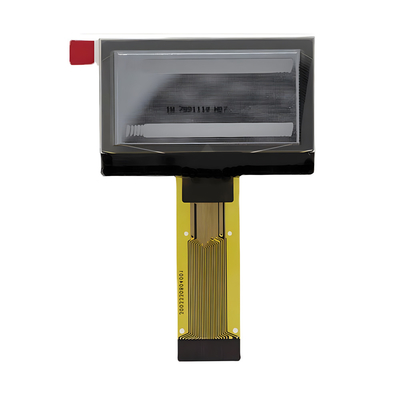

1.54 pouces 128x64 affichage OLED SSD1309 pilote IC dessin du produit
Définition de la broche
Pin1 N.C. (GND) -Pin réservé (Pin de support) Les broches de support peuvent réduire les influences des contraintes sur les broches de fonction.Ces broches doivent être connectées à la terre externe comme le circuit de protection ESD.
Pin2 VLSS au sol du circuit analogique.
Pin3 VSS Terrain du circuit logique
Pin4 N.C. -Pin réservé, Les broches N.C. entre les broches de fonction sont réservées pour une conception compatible et flexible.
L'alimentation VDD à pin5 pour le circuit logique.
Pin6 BS1 Protocole de communication Sélectionner
Pin7 BS2 Protocole de communication Sélectionnez 1 19 RES# IPower Reset pour le contrôleur et le piloteCette broche est l'entrée du signal de réinitialisation.Gardez cette épingle haute pendant le fonctionnement normal.
Pin8 CS# Sélectionnez la puce
Pin9 RES#
Pin10 D/C# Données/Contrôle de commande
Pin11 R/W# Lire/Écrire Sélectionner ou Écrire
Pin12 E/RD# Lire/écrire Activer ou lire
Pin13~20 D0~D7 Bus d'entrée/sortie de données hôte
Pin21 IREF Référence actuelle pour le réglage de la luminosité.
Pin22 VCOMH Voltage de sortie haut niveau pour le signal COM.
L'alimentation en VCC de pin23 pour le panneau OEL.
Pin24 N.C. (GND) -Pin réservé (Pin de support) Les broches de support peuvent réduire les influences des contraintes sur les broches de fonction.Ces broches doivent être connectées à la terre externe comme le circuit de protection ESD.

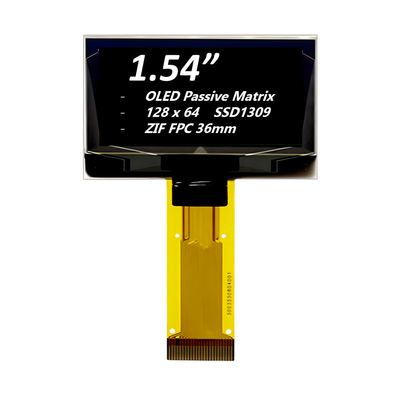

1.54 pouces 128x64 OLED Affichage SSD1309 Conducteur IC Image du produit
