Détails sur le produit:
|
| Mots clés: | 13Module TFT PCAP de 0,3 pouce | Résolution: | pixels 1920*1080 |
|---|---|---|---|
| Interface ACL: | Informatique | Luminance extérieure: | 1000 cd/m2 |
| écran tactile: | CTP (écran tactile capacitif projettif) | Interface CTP: | USB |
| Zones actives: | 293.76 x 165,24 (mm) | Température de fonctionnement.: | -10°C à +60°C |
| Température de stockage.: | -20℃ à +60℃ | Type d'écran: | Angles de vision complets du système IPS |
| Traitement de surface: | Brume 25%, 3H | Ratio de contraste: | 1000 |
| Afficher la couleur: | 16,7 M | Durée de vie des LED: | 30 000 heures |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 13Module LCD TFT de 3 pouces,Module LCD TFT haute définition,Module à écran LCD 1920X1080 |
||
** Téléchargement de la fiche technique **
Spécification SFTO1330XC-7119A10CT.pdf
13,3 pouces eDP TFT avec OCA PCAP Description du produit
SFTO1330XC-7119A10CT est un module d'affichage LCD TFT haute résolution de 13,3 pouces offrant une résolution de 1920 x 1080 pixels et une fonctionnalité tactile PCAP. Ce module d'affichage LCD TFT haute résolution est doté d'un circuit intégré de pilote TC2055G intégré et prend en charge l'interface eDP. Avec des dimensions de contour de 307,55 x 185,62 x 4,58 mm (avec Touch) et une taille de zone active de 293,76 x 165,24 mm, il utilise la technologie IPS pour offrir un angle de vision plus large de 80 degrés dans toutes les directions (Gauche : 80 / Droite : 80 / Haut : 80 / Bas : 80).
Avec un rapport de contraste élevé de 1 000:1 (valeur typique) et une luminosité de 1 000 nits (valeur typique), ce modèle garantit des visuels vifs et clairs, améliorant ainsi l'expérience utilisateur. De plus, le module adopte un écran tactile capacitif projeté (PCAP) avec IC ILI2511, qui prend en charge les interfaces USB et I2C et le toucher à 10 points, améliorant encore sa convivialité et ses fonctionnalités.
Fonctionnant dans une plage de tension d'alimentation de 3,0 V à 3,6 V (valeur typique : 3,3 V), ce module est conçu pour résister à diverses conditions environnementales. Sa température de fonctionnement s'étend de -10°C à +60°C, tandis que la température de stockage s'étend de -20°C à +60°C, ce qui le rend adapté à une large gamme d'applications. Des machines et équipements industriels aux systèmes HMI (interface homme-machine), aux terminaux POS (point de vente) et aux systèmes de vente en plein air, ce module d'affichage LCD TFT haute résolution offre d'excellentes performances et fiabilité.
|
Caractéristiques |
Taille | 13,3 pouces |
| Résolution | 1920 (horizontale) x 1080 (verticale) | |
| Interface | eDP1.2/2.7Gbps/2 voies | |
| Type de connexion | 20455-030E-76 (I-PEX) | |
| Profondeur de couleur | 16,7 millions | |
| Type de technologie | A-si | |
| Spécifications d'affichage. Pas de pixel (mm) | 0,153 x 0,153 | |
| Configuration des pixels | Bande verticale RVB | |
| Mode d'affichage | Normalement noir | |
| Circuit intégré de pilote TP | ILI2511 | |
| Traitement de surface LCD | Revêtement anti-éblouissant :(3H) | |
| Direction de visualisation | U/J/L/R :85/85/85/85 | |
| Rapport de contraste | 250(TYP.) | |
| Gamme de couleurs | 72% | |
| Luminance(cd/m2) | 1000(TYP.) | |
| Consommation d'énergie |
LCD : 1,8 (W)(Max.)(Motif blanc) |
|
| Numéros de LED | 50 LED | |
| Poids (g) | - | |
|
Mécanique |
Contour (L x H x P) (mm) | 307,55 x 185,62 x 7,25 mm |
| Zone de vue de l'objectif TP (mm) | - | |
| LCM (L x H x P) (mm) | 305,19 x 177,69 x 2,58 mm | |
| Zone active LCD (mm) | 293,76 x 165,24 | |
| Avec /Sans TSP | Avec TSP |
13,3 pouces eDP TFT avec OCA PCAP Dessin du produit
Définition de la broche d'affichage
|
Terminal |
Symbole |
Fonctions |
|
|
1 |
Caroline du Nord |
Aucune connexion |
|
|
2 |
H-GND |
Sol |
|
|
3 |
LAN1N |
Lien de signal complémentaire _Lane1 |
|
|
4 |
LAN1P |
Lien de signal réel _Lane1 |
|
|
5 |
H-GND |
Sol |
|
|
6 |
LAN0_N |
Lien de signal complémentaire _Lane0 |
|
|
7 |
LAN0_P |
Lien de signal réel _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Véritable liaison de signal _Canal auxiliaire |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Sol |
|
|
12 |
LCD_VCC |
Alimentation, 3,3 V (typ.) |
|
|
13 |
LCD_VCC |
Alimentation, 3,3 V (typ.) |
|
|
14 |
BIST |
Activation de l'auto-test du panneau |
|
|
15 |
H_GND |
Sol |
|
|
16 |
H_GND |
Sol |
|
|
17 |
HPD |
Broche de signal HPD (détection de prise à chaud) |
|
|
18 |
BL_GND |
Sol à grande vitesse |
|
|
19 |
BL_GND |
Sol à grande vitesse |
|
|
20 |
BL_GND |
Sol à grande vitesse |
|
|
21 |
BL_GND |
Sol à grande vitesse |
|
|
22 |
BL FR |
Broche de commande marche/arrêt du rétroéclairage |
|
|
23 |
BL PWM |
Rétroéclairage PWM Gradation |
|
|
24 |
Caroline du Nord |
Aucune connexion |
|
|
25 |
Caroline du Nord |
Aucune connexion |
|
|
26 |
BL PWR |
Puissance du rétroéclairage |
|
|
27 |
BL PWR |
Puissance du rétroéclairage |
|
|
28 |
BL PWR |
Puissance du rétroéclairage |
|
|
29 |
BL PWR |
Puissance du rétroéclairage |
|
|
30 |
Caroline du Nord |
Aucune connexion |
|
Spécifications électriques
|
Paramètre |
Min. |
Typ. |
Max. |
Unité |
Remarques |
|
|
Luminosité des surfaces |
800 | 1000 | cd/m2 | |||
|
Tension d'alimentation |
VDD |
3.0 |
3.3 |
V |
Remarque 1 |
|
|
Tension d'ondulation d'entrée admissible |
DRV |
- |
- |
100 |
mV |
À VDD = 3,3 V |
|
Courant d'alimentation |
JID |
- |
- |
mA |
Remarque1 |
|
|
Tension d'entrée différentielle |
VIDÉO |
- |
1320 |
mV |
||
|
Consommation d'énergie |
0,9 |
|
W |
Remarque1 |
||
|
- |
4 |
- |
W |
Remarque2 |
||
|
- |
4.9 |
- |
W |
|||
Spécifications optiques
| Articles | Symbole | Condition | Caractéristiques | Unité | |||
| Min. | Typ. | Max. | |||||
| Rapport de contraste | CR |
O=0deg |
700 | 1000 | |||
| Luminance du blanc | YLI | 1000 | cd/m² | ||||
| Temps de réponse | TR+TF | 30 | 35 | MS | |||
|
Chromaticité |
Rouge | XR | (0,642) | ||||
| ANNÉE | (0,333) | ||||||
| Vert | Xg | (0,301) | |||||
| Yg | (0,621) | ||||||
| Bleu | XB | (0,153) | |||||
| YB | (0,055) | ||||||
| Blanc | Xw | (0,313) | |||||
| Yw | (0,329) | ||||||
|
Angle de vision |
Hor. | ①1(3 heures) |
Centre CR≥10 |
80 | 85 |
degré |
|
| ①2(9 heures) | 80 | 85 | |||||
| Ver. | θ2 (12 heures) | 80 | 85 | ||||
| θ1 (6 heures) | 80 | 85 | |||||
| Rapport NTSC | % | 65 | 72 | % | |||

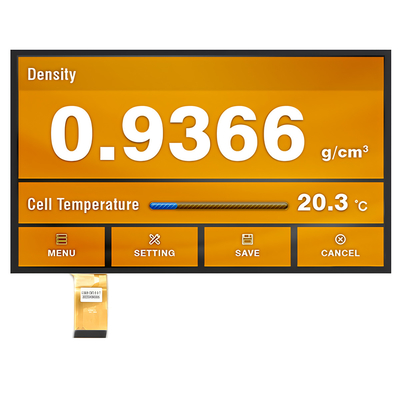

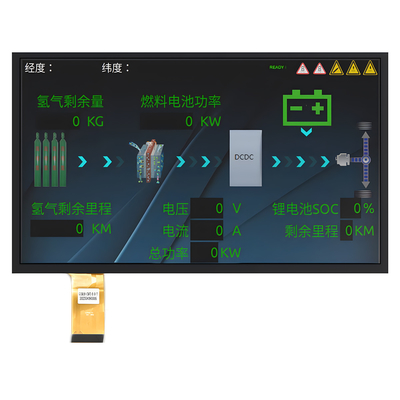

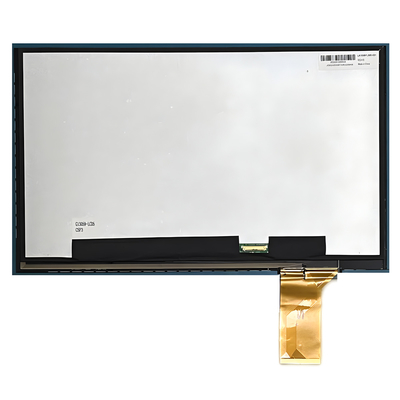

Écran TFT eDP de 13,3 pouces avec OCA PCAP Image du produit
TEST DE FIABILITÉ
| Article de test |
Conditions d'essai |
Inspection après essai |
| Fonctionnement à haute température | 60 ℃ pendant 96 heures |
Une fois les tests terminés, les échantillons LCD testés doivent être placés dans un environnement intérieur normal à température et humidité pendant 2 à 4 heures ou plus avant une inspection fonctionnelle et visuelle. Les échantillons ne doivent pas présenter les défauts suivants : 2. Chaque module testé ne peut être utilisé que pour l'un des projets de test |
| Fonctionnement à basse température | 0℃ pendant 96 heures | |
| Stockage à haute température | 60 ℃ pendant 96 heures | |
| Stockage à basse température | -10 ℃ pendant 96 heures | |
| Fonctionnement à haute température Fonctionnement à humidité | 60℃, 90% HR pendant 72 heures | |
| Choc thermique | -10℃(30min) ~+25℃(5min)~ +60℃(30min) pendant 10 cycles | |
| Test de vibration (pas de fonctionnement) |
Fréquence : 10 ~ 55 Hz Amplitude : 1,0 mm Temps de balayage : 11 min Période de test : 6 cycles pour chaque direction de X, Y, Z |
|
| Test d'électricité statique | Touchez ± 4KV, touchez l'air ± 8KV |
