Détails sur le produit:
|
| Produit: | Affichage de TFT LCD de 2,4 pouces | Écran tactile: | Écran tactile résistif |
|---|---|---|---|
| Résolution: | 240*320 | Dimension en verre de couverture: | Personnalisable |
| Direction de la vue: | 12:00 | Interface: | mcu 8/16/18 bits RGB, 16/18 bits 3/4 ligne |
| Numéro de broche: | 48 épingles | Connexion: | Soudure |
| Luminance extérieure: | 350 cd/m2 | Le système d'exploitation du pilote: | Le montant de la subvention est fixé à la valeur de la subvention. |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Interface TFT LCD avec MCU et RGB,L'écran LCD TFT de 240x320,TFT LCD avec RTP |
||
2.4 pouces LCD TFT avec panneau tactile résistif Introduction du produit
Examen rapide du produit
Définition
Le SF-TC240H-8944A-T est un écran TFT-LCD de 2,4 pouces avec une résolution de 240x320 pixels et une luminosité de 350 cd/m2.Ce module utilise le contrôleur IC ILI9341 prenant en charge les interfaces MCU 8/16/18bit RGB et RGB 16/18bit 3/4 Line. La dimension du module de l'affichage est de 42,72 ((W) x 60,26 ((H) x 3,5 ((T) mm, et la surface active est de 36,73 ((W) x 48,96 ((H) mm. Sa plage de tension d'alimentation pour analogique est de 2,6V à 3,3V; la valeur typique est de 2,8V.
Ce module d'affichage utilise un écran de type TN orienté vers 12:00. Le module SF-TC240H-8944A-T peut fonctionner à des températures allant de -20°C à +70°C; ses températures de stockage varient de -30°C à +80°C.
Caractéristiques
| Produit: | 2Affichage LCD TFT de 0,4 pouce |
| Résolution: | 240*320 |
| Le pilote IC: | Le montant de la subvention est fixé à la valeur de la subvention. |
| Direction de la vue: | 12:00 |
| Numéro de broche: | 48 broches |
| La luminance de surface: | 350 Cd/m2 |
| Durée de vie de la LED: | 40000 heures |
| Écran tactile: | Panneau tactile résistif |
| Dimension du verre de couverture: | Personnalisable |
| Interface: | Mcu 8/16/18 bits RGB 16/18 bits 3/4 LINE SPI |
| Connexion: | Loterie |
| Conformité: | Conforme à la réglementation REACH et RoHS |
2.4 pouces LCD TFT avec panneau tactile résistif
Description de la broche d'interface
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | Les États membres | Je suis... | Le pin du panneau tactile |
| 2 | Pour les produits: | Je suis... | Le pin du panneau tactile |
| 3 | YD | Je suis... | Le pin du panneau tactile |
| 4 | XR | Je suis... | Le pin du panneau tactile |
| 5 | Le GND | Je suis... | Le sol |
| 6 | C.I.V. | Je suis... | Appareil électrique 2.8V Voltage |
| 7 | VDD3 | Je suis... | Énergie 2.8V/1.8V Voltage |
| 8 | Le nombre d'heures d'attente est le suivant: | - | Ouvert |
| 9 | Le code de l'appareil est le code de l'appareil. | - | Ouvert |
| 10 | BC ((NC) | - | Ouvert |
| 11 | TE | Je vous en prie. |
Épingle de sortie à effet déchirant pour synchroniser MPU à l'écriture de cadre, |
| 12 à 29 | Le numéro de série | Résultats | Affichage des données d'entrée/sortie |
| 30 | Le SDA | Résultats | Signal d'entrée en série |
| 31 | Le code de l'entreprise | Je suis... | Signal d'horloge en points pour le fonctionnement de l'interface RVB |
| 32 | ÉNABLE | Je suis... | Signal d'activation des données pour le fonctionnement de l'interface RVB |
| 33 | HSYNC | Je suis... | Signal de synchronisation horizontale en ligne |
| 34 | VSYNC | Je suis... | Signal de synchronisation verticale du cadre |
| 35 | RDX | Je suis... | Lire le bouton d'entrée du signal stroboscopique |
| 36 | RX | Je suis... | Écrire une épingle d'entrée de signal stroboscopique |
| 37 | DCX | Je suis... | Sélectionnez le signal |
| 38 | Le CSX | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 39 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 40 | Résultats de l'enquête | Je suis... | Veuillez consulter la quatrième page, Sélectionnez le mode d'interface MCU |
| 41 | Résultats de l'enquête | ||
| 42 | Résultats | ||
| 43 | Résultats de l'enquête | ||
| 44 | LED_A | Je suis... | Anode à LED |
| 45 | Le système de mesure de la lumière | Je suis... | Cathode à LED |
| 46 | LED_K2 | Je suis... | Cathode à LED |
| 47 | Le système de mesure de la lumière | Je suis... | Cathode à LED |
| 48 | Le système de mesure | Je suis... | Cathode à LED |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu (VDD=2,8V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 3.0 | 3.2 | 3.4 | V | Si = 80 mA | - |
| Courant d'alimentation | Si | - | 80 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 288 | - | mW | - | |
| Intensité lumineuse pour la LCM |
|
- | 350 | - | Cd/m2 | Si = 80 mA | - |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 80 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
Spécifications du panneau d'écran tactile
| Nom de l'article | Le symbole | Je ne sais pas. | Le type. | - Je vous en prie. | unité | Nom de l'entreprise |
| La transparence | - | - | 82 | - | % | Le système de contrôle de l'eau |
| Neige | - | - | 1 | - | % | Le système de contrôle de l'eau |
| Dureté de la surface | - | - | 3 | - | H est | 150 gf 45° |
| Résistance à l'écaillage du FPC | - | 5 | - | N | vers le haut 90° | |
| Le pliage de la FPC | - | - | 3 | - | cycle | R est égal à 1.0, 90° |
| Force d'entrée | - | - | 50 | Gf | - | |
| Voltage nominal | Touche en V | 7 | V | DC | ||
| Résistance de l'axe X | Rx | 150 | 500 | Le code PIN du FPC | ||
| Résistance de l'axe X | - Je ne sais pas. | 200 | 800 | |||
| Linearité | - | - | ± 15 | ± 20 | % | - |
| Il bavarde. | - | - | - | 20 | ms | - |
| Résistance à l'isolation | Ri | 10 | - | - | MΩ | - |
| Notes sur la vie | - | 1,000,000 | - | - | Les temps | - |
| Durée de vie | - | 1,000,000 | - | - | Les temps | - |
Conditions d'essai de fiabilité
| Nom de l'article | Condition | Temps (heures) | Évaluation |
| Conservation à haute température | 80°C | 120 |
Aucune anomalie. dans les fonctions et l'apparence |
|
Température élevée
|
70°C | 120 | |
| Conservation à basse température | -30°C | 120 | |
| Température basse | -20°C | 120 | |
| Humidité | 40°C/ 90% HRA | 120 | |
| Température de choc thermique |
-20 °C à 25 °C à 70 °C (0,5 heure ¬ 5 minutes ® 0,5 heure) |
10 cycles |

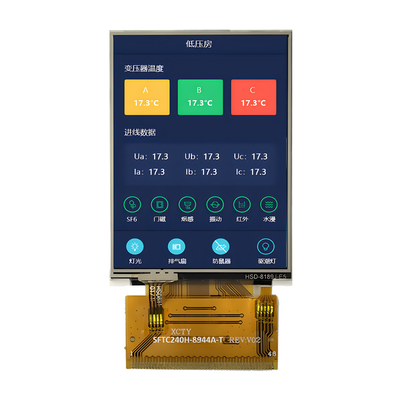

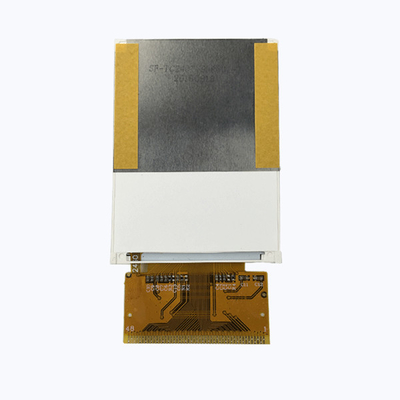

2.4 pouces LCD TFT avec panneau tactile résistif Image du produit
