7 broches Introduction du produit de l'interface SPI OLED 128x64 de 2,42 pouces
SAEF Technology SFOMS242YZ7-12864WBYG-01 est un module OLED graphique COB matriciel 128x64. La taille de la zone active est de 2,42 pouces de diagonale avec une dimension de module de 71,0x43,5 mm. Ce module OLED de 2,42 pouces est doté d'un circuit intégré SPD0301 intégré et offre un rapport de contraste élevé de 20 000 : 1. Il existe de nombreuses options d'interface parmi lesquelles choisir, notamment l'interface SPI et IIC (I2C). La tension d'alimentation logique varie de 1,65 V à 3,3 V, la valeur typique est de 2,8 V. Les couleurs d'émission disponibles sont le blanc, le jaune, le bleu, le vert et le rouge.
Le module SFOMS242YZ7-12864WBYG-01 OLED est à l'origine sans contact, mais le panneau tactile est personnalisable. Il est largement utilisé dans les analyseurs médicaux, les compteurs et les instruments, les dispositifs de capteurs, les terminaux de point de vente, les lecteurs de caisse, les appareils portables et les machines de commande de nourriture mobiles, etc.
| Produit : |
Écran OLED de 2,42" (2,4") pouces |
Résolution : |
Résolution de 128x64 points |
| Mode d'affichage : |
Matrice passive |
Optique : |
Tous les angles de vision |
| Dimensions hors tout : |
71,0 (L) X 43,5 (L) X 6,0 (T) mm |
Zone active : |
55,01 (L) X 27,5 (L) mm |
| Pas de pixel : |
0,43 X 0,43 mm |
Méthode d'entraînement : |
Cycle de service 1/64 |
| Température de fonctionnement : |
-40 °C à +70 °C |
Nombre de broches : |
7 broches d'en-tête |
| Interface : |
SPI, I2C en option |
Conformité : |
Conforme REACH et RoHS |

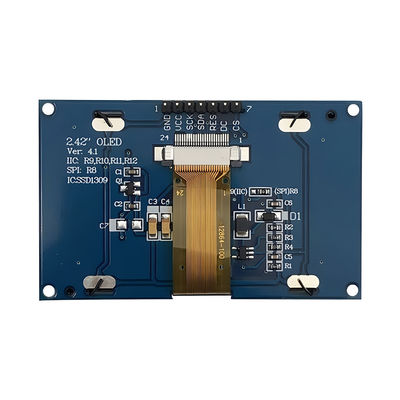

7 broches Dessin du produit de l'interface SPI OLED 128x64 de 2,42 pouces
Définition des broches d'interface
| BROCHE |
SYMBOLE |
Descriptions |
| 1 |
GND |
Masse du circuit logique |
| 2 |
VDD |
Alimentation pour la logique |
| 3 |
SCK |
Entrée d'horloge série. |
| 4 |
SDA |
Entrée de données série. |
| 5 |
RST |
Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Maintenez cette broche à l'état haut pendant le fonctionnement normal. |
|
6
|
DC
|
Cette broche est la broche de contrôle des données/commandes. Lorsque la broche est tirée vers le haut et que le mode d'interface série est sélectionné, les données à SDIN
seront interprétées comme des données. Lorsqu'elle est tirée vers le bas, les données à SDIN seront transférées vers le registre de commande.
|
| 7 |
CS |
Sélection de la puce. La puce est sélectionnée lorsque CS0 = “L” . |
Valeurs maximales absolues
|
Paramètre
|
Symbole |
Min |
Max |
Unité |
Notes
|
| Tension d'alimentation pour la logique |
VDD |
-0,3 |
4 |
V |
1, 2 |
| Tension d'alimentation pour l'affichage |
VCC |
8 |
17 |
V |
1, 2 |
| Température de fonctionnement |
TOP |
-40 |
70 |
.C |
|
| Température de stockage |
TSTG |
-40 |
85 |
.C |
3 |
| Durée de vie (220 cd/m2) |
|
13 000 |
- |
heure |
4(1) |
| Durée de vie (200 cd/m2) |
|
15 000 |
- |
heure |
4(2) |
|
Durée de vie (180 cd/m2)
|
|
16 000 |
- |
heure |
4(3)
|
Remarque 1 : Toutes les tensions ci-dessus sont basées sur “VSS = 0V”.
Remarque 2 : Lorsque ce module est utilisé au-delà des valeurs maximales absolues ci-dessus, une rupture permanente du module peut se produire. De plus, pour un fonctionnement normal, il est souhaitable d'utiliser ce module dans les conditions de la section 3. “Caractéristiques optiques et électriques”. Si ce module est utilisé au-delà de ces conditions, un dysfonctionnement du module peut se produire et la fiabilité du module peut se détériorer.
Remarque 3 : Les plages de température définies n'incluent pas le polariseur. La température maximale supportée
du polariseur doit être de 80 °C.
Remarque 4 : (1) Réglage de 220 cd/m2 :
- Réglage du contraste : 0x44
- Fréquence d'images : 105 Hz
- Réglage du cycle de service : 1/64
(2) Réglage de 200 cd/m2 :
- Réglage du contraste : 0x3e
- Fréquence d'images : 105 Hz
- Réglage du cycle de service : 1/64
(3) Réglage de 180 cd/m2 :
- Réglage du contraste : 0x37
- Fréquence d'images : 105 Hz
- Réglage du cycle de service : 1/64
Caractéristiques CC
|
Caractéristiques
|
Symbole |
Conditions |
Min |
Typ |
Max |
Unité
|
| Tension d'alimentation pour la logique |
VDD |
|
1,65 |
2,8 |
3,3 |
V |
| Tension d'alimentation pour l'affichage |
VCC |
|
11,5 |
12 |
12,5 |
V |
| Entrée de niveau haut |
VIH |
|
0,8 × VDD |
- |
- |
V |
| Entrée de niveau bas |
VIL |
|
- |
- |
0,2 × VDD |
V |
| Sortie de niveau haut |
VOH |
IOUT = 100 µA, 3,3 MHz |
0,9 × VDD |
- |
- |
V |
| Sortie de niveau bas |
VOL |
IOUT = 100 µA, 3,3 MHz |
- |
- |
0,1 × VDD |
V |
|
Courant d'alimentation VDD
VDD = 2,8 V, VCC = 12,
IREF = 10 µA, Non
Panneau connecté,
Affichage activé, Tout activé,
|
IDD
|
Contraste = FFh
|
-
|
90
|
110
|
µA
|
|
Courant d'alimentation VCC
VDD = 2,8 V, VCC = 12,
IREF = 10 µA, Pas de panneau
connecté,
Affichage activé, Tout activé
|
ICC
|
-
|
450
|
580
|
µA
|
|
Sortie de segment
Courant,
VDD = 2,8 V,
VCC = 12 V,
IREF = 10 µA,
Affichage activé.
|
ISEG
|
Contraste = FFh |
280 |
310 |
340 |
µA
|
| Contraste = AFh |
- |
215 |
- |
| Contraste = 7Fh |
- |
155 |
- |
| Contraste = 3Fh |
- |
78 |
- |
| Contraste = 0Fh |
20 |
|
- |
|
Courant du mode veille pour VDD
|
IDD, VEILLE
|
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V
Affichage désactivé, Non
panneau connecté
|
-
|
-
|
10
|
µA
|
|
Courant du mode veille pour VCC
|
ICC, VEILLE
|
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V
Affichage désactivé, Non
panneau connecté
|
-
|
-
|
10
|
µA
|
Spécifications électriques
|
Caractéristiques
|
Symbole |
Conditions |
Min |
Typ |
Max |
Unité |
|
| Consommation de courant en mode normal |
|
Tous les pixels allumés |
- |
17 |
25 |
mA |
|
| Consommation de courant en mode veille |
|
Mode veille 10 % des pixels allumés |
- |
0,5 |
1,5 |
mA |
|
| Consommation d'énergie en mode normal |
|
Tous les pixels allumés |
- |
71,5 |
97,5 |
mW |
|
| Consommation d'énergie en mode veille |
|
Mode veille 10 % des pixels allumés |
- |
6,5 |
19,5 |
mW |
|
| Luminosité |
Lbr |
- |
90 |
110 |
- |
cd/m2 |
|
| C.I.E. (Blanc) |
(x)
(y)
|
C.I.E. 1931 |
0,24
0,28
|
0,28
0,32
|
0,32
0,36
|
|
| Contraste en pièce sombre |
CR |
- |
2000:1 |
- |
- |
|
|
Angle de vision
|
|
- |
160 |
- |
- |
degré |
|

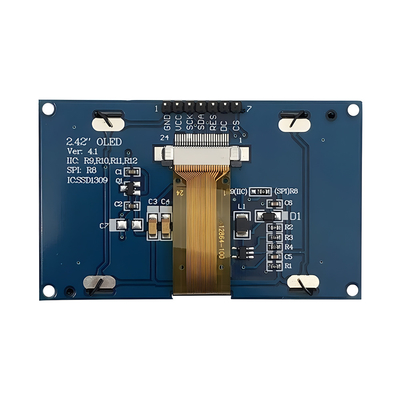

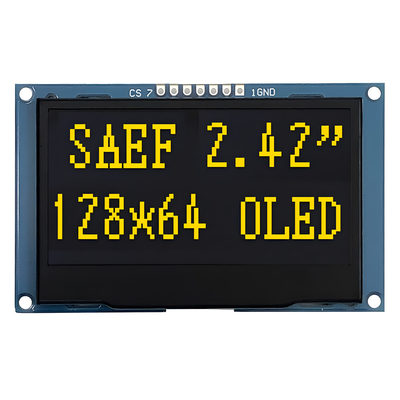

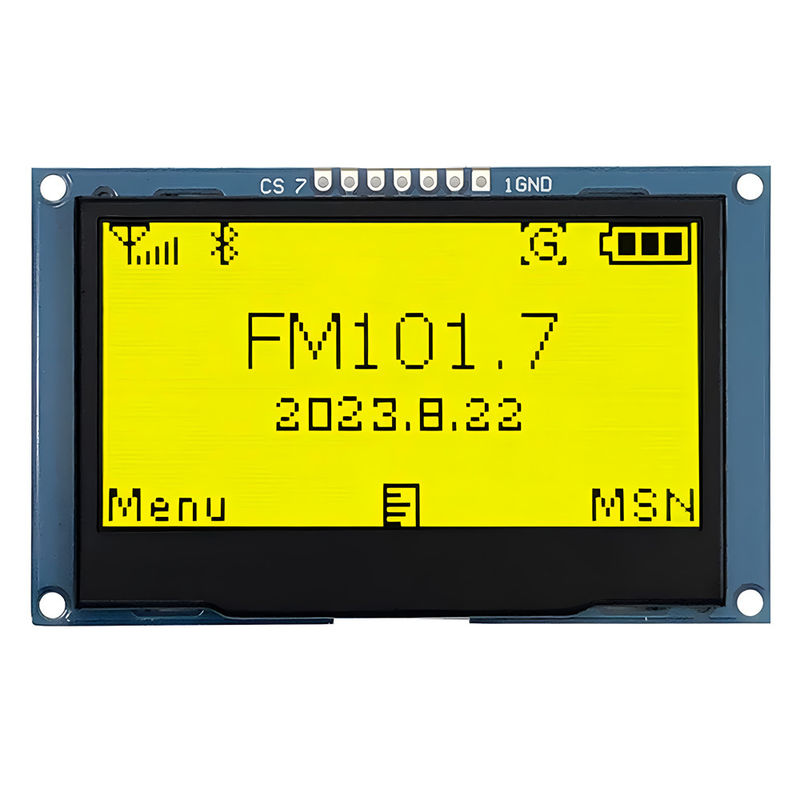

7 broches Image du produit de l'interface SPI OLED 128x64 de 2,42 pouces
