Détails sur le produit:
|
| Produit: | 1Écran OLED de 54 pouces | Résolution: | Résolution de 128x64 points |
|---|---|---|---|
| Mode d'affichage: | Affichage par matrice passive | interface: | Les émissions de CO2 |
| Optique: | Tous les angles de visualisation | Le contour de Dim.: | 42.88 ((L) x38.04 ((W) x3.1 ((T) |
| Zones actives: | 35.04 ((L) x 17.51 ((W) | La hauteur des pixels: | 0.274 x 0.274 |
| Méthode de conduite: | 1/64 Cycle de travail | Température de fonctionnement: | -40°C à +80°C |
| Température de stockage.: | -40°C à +85°C | Clé de pilotage: | CH1116G ou équivalent |
| Numéro de broche: | 4 épingles d'en-tête | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage OLED 128X64,Affichage OLED CH1116,1Affichage OLED de 54 pouces |
||
Améliorez vos projets avec notre écran OLED de 1,54 poucesSFOM154JY4-12864WB-02Cet écran OLED polyvalent est équipé d'une interface I2C et alimenté par le pilote fiable CH1116.ce qui en fait un choix idéal pour diverses applications allant de l'électronique DIY aux appareils professionnels.
Principales caractéristiques:
Applications polyvalentes:
Parfait pour une variété d'utilisations, y compris les appareils intelligents, les équipements médicaux, les applications IoT et la robotique.
Pourquoi choisir notre écran OLED?
Notre écran OLED de 1,54 pouces combine une technologie avancée avec des fonctionnalités d'intégration faciles.cet écran offre à la fois fiabilité et performance.
Commandez votre stock d'usine d'affichage OLED de 1,54 poucesSFOM154JY4-12864WB-02et de donner vie à vos projets avec des visuels époustouflants et une technologie fiable!
Dimensions mécaniques
Définition du pin d'interface
| Numéro PIN. | Le symbole | Définition |
| 1 | Le GND |
Le terrain du circuit logique C'est une épingle à terre. |
| 2 | Le CCR |
L'alimentation électrique pour les écrans OLED C'est une broche d'alimentation. |
| 3 | Le SCL | L'entrée d'horloge en série SCL |
| 4 | Le SDA | La saisie de données en série SDA |
Notes de crédit maximales absolues
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation pour affichage | Le CCR | 3 | 5 | V |
| Voltage d'alimentation pour la logique | Le nombre de points de contact doit être déterminé en tenant compte de l'importation. | 1.65 | 3.3 | V |
| Température de fonctionnement | Le TOP | - Quarante | 80 | .C |
| Température de stockage | TSTG | - Quarante | 85 | .C |
| Durée de vie (120 cd/m2) | 12,000 | - | heure | |
| Durée de vie (80 cd/m2) | 15,000 | - | heure | |
| Durée de vie (60 cd/m2) | 25,000 | - | heure |
Caractéristiques optiques
| Caractéristiques | Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Lumière | Je vous en prie | Nom de l'organisme | 100 | 120 | - | cd/m2 |
| C.I.E. | (x) (y) | C.I.E. 1931 | 0.120. Je vous en prie.22 | 0Une.160.26 | 0Un.200.39 | |
| Contraste dans une pièce sombre | Résultats | - | >10000:1 | - | ||
| Angle de vue | - | Je suis libre. | - | degré |
Caractéristiques du courant continu
| Caractéristiques | Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage d'alimentation pour la logique | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voltage d'alimentation pour affichage | Le CCR |
Nom de l'organisme (Désactiver le courant continu interne) |
12 | 12.5 | 13 | V |
| Input de haut niveau | VIH | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0.8xVDD | - | VDD | V |
| Input de bas niveau | VIL | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0 | - | 0.2xVDD | V |
| Produits de haut niveau | VOH | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0.9xVDD | - | VDD | V |
| Sortie à faible niveau | VOL | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0 | - | 0.1xVDD | V |
| Courant de fonctionnement pour VDD | DSI | - | 180 | 300 | UA | |
| Courant de fonctionnement pour VCC | CPI | Note 7 | - | 35.6 | 44.5 | - Je ne sais pas |
| Courant en mode veille pour VDD | - Je ne sais pas. | - | 1 | 5 | UA | |
| Courant en mode veille pour VCC | CIC, sommeil | - | 2 | 10 | UA |

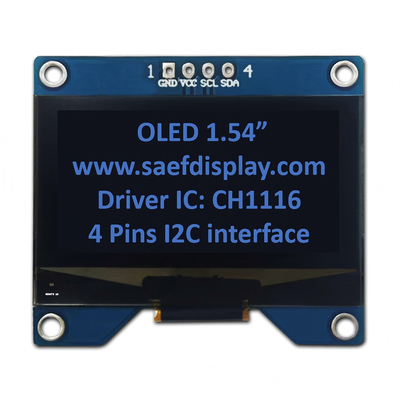

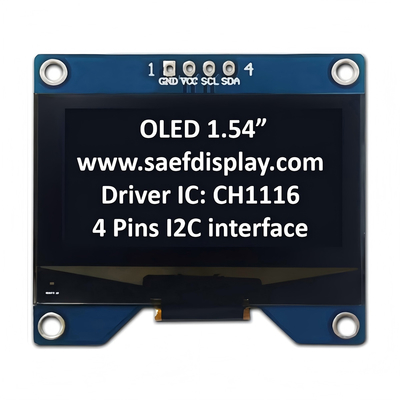

Image du produit
