Module d'affichage OLED monochrome 2,42 pouces

PMOLED monochrome 2,42 pouces 128x64 Blanc Bleu Jaune Vert Polices SSD1309 I2C SPI 6800 8080 Interface

Écran OLED 2,42 pouces, Description OLED 2,42 pouces 128x64

SAEF Technology SFOS242YZ-12864WBYG-01 est un écran OLED de 2,42 pouces. Il est composé de 128x64 pixels avec une structure OLED COG. Le SFOS242YZ-12864WBYG-01 L'écran OLED de 2,42 pouces est équipé d'un circuit intégré SSD1309, il communique via les interfaces 6800, 8080, SPI et I2C. Ces modules COG OLED sont ultra fins, légers et consomment peu d'énergie, ce qui est idéal pour les instruments portables, les compteurs, les réseaux intelligents, l'IoT, etc.

Le module OLED peut fonctionner à des températures allant de -40℃ à +70℃ ; ses températures de stockage varient de -40℃ à +85℃.

Définition des broches :

- Alimentation

Broche 5, VDD, Alimentation du circuit logique. Il s'agit d'une broche d'alimentation en tension. Elle doit être connectée à une source externe.

Broche 3, VSS, Masse du circuit logique. Il s'agit d'une broche de masse. Elle sert également de référence pour les broches logiques. Elle doit être connectée à la masse externe.

Broche 23, VCC, Alimentation du panneau OEL. Il s'agit de la broche d'alimentation en tension la plus positive de la puce. Elle doit être alimentée en externe.

Broche 2, VLESS, Masse du circuit analogique. Il s'agit d'une broche de masse analogique. Elle doit être connectée à VSS en externe.

- Pilote

Broche 21, IREF, Référence de courant pour le réglage de la luminosité. Cette broche est la broche de référence de courant de segment. Une résistance doit être connectée entre cette broche et VSS. Réglez le courant à 10µA.

Broche 22, VCOMH, Niveau haut de sortie de tension pour le signal COM. Cette broche est la broche d'entrée pour le niveau haut de sortie de tension pour les signaux COM. Un condensateur doit être connecté entre cette broche et VSS.

- Interface

Broche 6, Broche 7, BS1/BS2, Sélection du protocole de communication. Ces broches sont l'entrée de sélection de l'interface MCU. Voir le tableau suivant :

      I2C : BS1=1, BS2=0

      Série 4 fils : BS1=0, BS2=0

      Parallèle 8 bits 68xx : BS1=0, BS2=1

      Parallèle 8 bits 80xx : BS1=1, BS2=1

Broche 9, RES#, Réinitialisation de l'alimentation pour le contrôleur et le pilote. Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Maintenez cette broche en position haute pendant le fonctionnement normal.

Broche 8, CS#, Sélection de la puce Cette broche est l'entrée de sélection de la puce. La puce n'est activée pour la communication MCU que lorsque CS# est tiré vers le bas.

Broche 10, D/C#,  Contrôle des données/commandes. Cette broche est la broche de contrôle des données/commandes. Lorsque la broche est tirée vers le haut, l'entrée sur D7~D0 sera interprétée comme des données d'affichage. Lorsque la broche est tirée vers le bas, l'entrée sur D7~D0 sera transférée vers le registre de commande. Lorsque la broche est tirée vers le haut et que le mode d'interface série est sélectionné, les données sur SDIN seront interprétées comme des données. Lorsqu'elle est tirée vers le bas, les données sur SDIN seront transférées vers le registre de commande. En mode I2C, cette broche agit comme SA0 pour la sélection de l'adresse esclave. Pour plus de détails sur la relation avec les signaux d'interface MCU, veuillez vous référer aux schémas des caractéristiques de synchronisation.

Broche 12, E/RD#, Activation de lecture/écriture ou lecture Cette broche est l'entrée de l'interface MCU. Lors de l'interfaçage avec un microprocesseur de la série 68XX, cette broche sera utilisée comme signal d'activation (E). L'opération de lecture/écriture est lancée lorsque cette broche est tirée vers le haut et que CS# est tiré vers le bas. Lors de la connexion à un microprocesseur 80XX, cette broche reçoit le signal de lecture (RD#). L'opération de lecture de données est lancée lorsque cette broche est tirée vers le bas et que CS# est tiré vers le bas. Lorsque le mode série ou I2C est sélectionné, cette broche doit être connectée à VSS.

Broche 11, R/W#,  Sélection de lecture/écriture ou écriture. Cette broche est l'entrée de l'interface MCU. Lors de l'interfaçage avec un microprocesseur de la série 68XX, cette broche sera utilisée comme entrée de sélection de lecture/écriture (R/W#). Tirez cette broche vers « Haut » pour le mode lecture et tirez-la vers « Bas » pour le mode écriture. Lorsque le mode d'interface 80XX est sélectionné, cette broche sera l'entrée d'écriture (WR#). L'opération d'écriture de données est lancée lorsque cette broche est tirée vers le bas et que CS# est tiré vers le bas. Lorsque le mode série ou I2C est sélectionné, cette broche doit être connectée à VSS.

Broche 13~Broche 20, D0~D7, D0 sera l'entrée d'horloge série SCLK. Lorsque le mode I2C est sélectionné, D2, D1 doivent être liés ensemble et servir de SDAOUT, SDAIN dans l'application et D0 est l'entrée d'horloge série, SCL. Les broches inutilisées doivent être connectées à VSS, à l'exception de D2 en mode série.

-Inverse

Broche 4, NC, Broche réservée. La broche N.C. entre les broches de fonction est réservée pour une conception compatible et flexible.

Broche 1, Broche 24, N.C. (GND), Broche réservée (broche de support).  Les broches de support peuvent réduire les influences des contraintes sur les broches de fonction. Ces broches doivent être connectées à la masse externe en tant que circuit de protection ESD. Technologie Unvision

Les écrans OLED graphiques de SAEF Technology sont disponibles en trois structures mécaniques, notamment la technologie matricielle passive COB, COG et TAB. Résolution OLED monochrome graphique disponible en écran graphique OLED 50x16, OLED 64x128, OLED 100x16, OLED graphique 100x32, OLED graphique 200x16, OLED 128x32, écran OLED 128x64, OLED 128x128 et écran OLED 256x64. L'écran OLED graphique de la gamme de produits SAEF dispose de contrôleurs et d'interfaces intégrés, notamment OLED parallèle, série et I2C OLED, SPI OLED. Ces modules d'affichage OLED ont des tensions d'alimentation de 3 V ou 5 V selon la résolution/la couleur.

SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,49 » à 5,5 » OLED, tels que l'écran micro OLED 0,49 », l'écran mini OLED 0,66 », OLED 0,69 », écran OLED 0,91 », OLED 0,95 », écran OLED 0,96 », écran OLED 1,5 », OLED 2 », OLED 2,4 », écran OLED 2,7 », écran OLED 5,5 » et solutions de conception personnalisées.

Écran OLED 2,42 pouces, dessin OLED 2,42 pouces 128x64

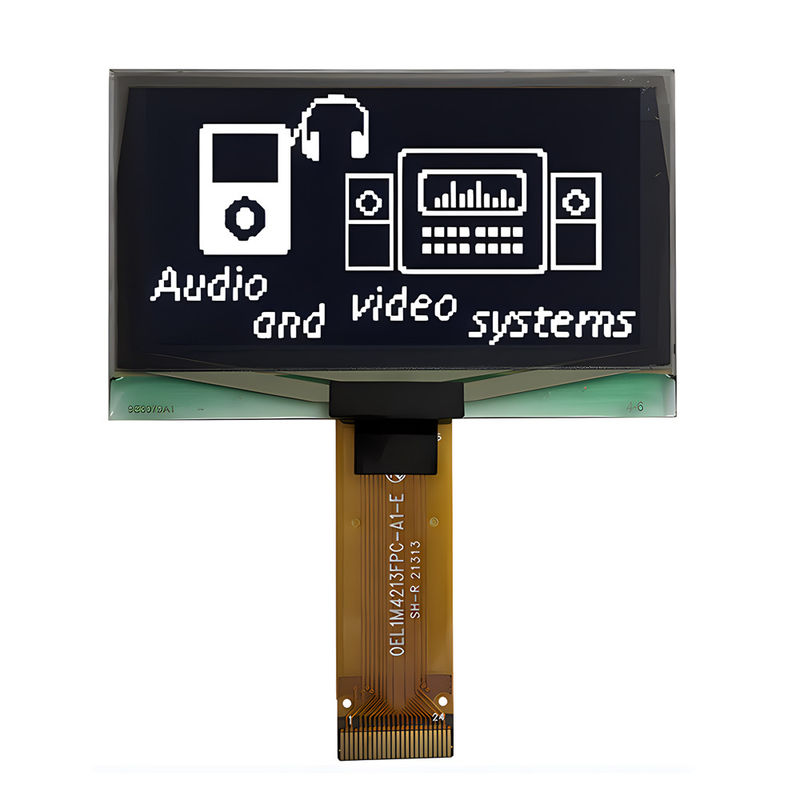

Écran OLED 2,42 pouces, image réelle du produit OLED 2,42 pouces 128x64
