Détails sur le produit:
|
| Produit: | 1Écran LCD TFT de 22 pouces | écran tactile: | Sans écran tactile (personnalisable) |
|---|---|---|---|
| Résolution: | 240x204 | Direction de la vue: | IPS angle de vue complet (80/80/80/80) |
| Le système d'exploitation du pilote: | Pour les véhicules à moteur | Numéro de broche: | 14 broches |
| Connexion: | Type de connecteur de FPC | Luminance extérieure: | 300 cd/m2 (nits) |
| Interface: | SPI | Durée de vie des LED: | 40, 000 heures |
| Mettre en évidence: | IPS d'affichage circulaire d'affichage à cristaux liquides,affichage circulaire de l'affichage à cristaux liquides 240x204,Affichage d'affichage à cristaux liquides de rond d'OEM |
||
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.

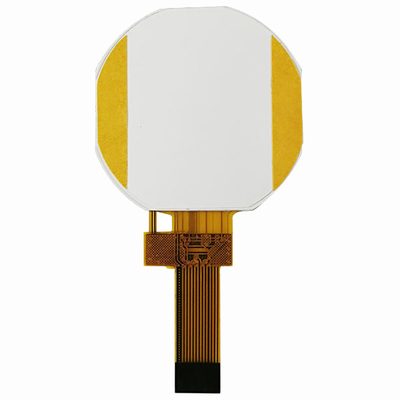

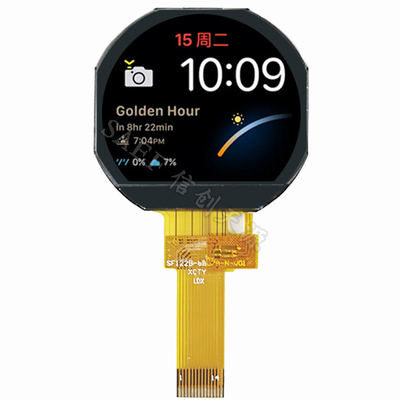

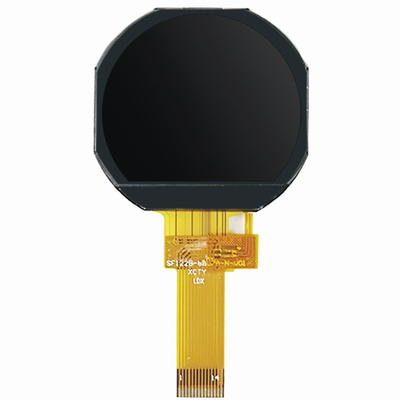

1Écran LCD circulaire rond de 22 pouces TFT 240x204 points IPS Full Viewing Angle Introduction du produit
SAEF TECHNOLOGY SF-TC122B-8807A1-N est un écran LCD TFT de type IPS de forme ronde de 1,22 pouces avec une taille diagonale et une résolution de 240 x 204 pixels.
Détails rapides sur le produit:
1Taille de l'écran LCD: 1,22 ′′ TFT
2Résolution: 240x204
3Angle de vue: tous
4- Dimension du contour: 33,66 x 33,02 x 1,5 mm
5. IC du pilote LCD: ST7789V
6. Type d'interface LCD: SPI
7Température: -20°C à +70°C au sommet; Tst -30°C à +80°C
8. Panneau tactile: Sans écran tactile (Personnalisable)
| Produit: | 1Écran LCD TFT de 22 pouces | Écran tactile: | Sans écran tactile (personnalisable) |
|---|---|---|---|
| Résolution: | Le nombre de pièces | Direction de la vue: | IPS Full Viewing Angle ((80/80/80/80)) Le point de vue de l'appareil |
| Le pilote IC: | Pour les véhicules à moteur | Numéro de broche: | 14 épingles |
| Connexion: | Type de connecteur FPC | La luminance de surface: | 300 Cd/m2 (nits) |
| Interface: | SPI | Durée de vie de la LED: | 40000 heures |
1Écran LCD circulaire de 22 pouces TFT 240x204 points IPS dessin du produit
Description du code PIN
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LEDK2 | Je vous en prie. | Cathode à LED |
| 2 | L'éclairage | Je vous en prie. | Cathode à LED |
| 3 | LEDA | Je vous en prie. | Anode à LED |
| 4 | Le GND | Je suis... | Le sol |
| 5 | Marque FM | Je suis... | L'effet de déchirure de la broche de sortie synchronise le MCU à l'écriture du cadre, activé par la commande S/W. |
| 6 | DSI | Je suis... | Affichage du signal d'entrée de données |
| 7 | SCLK | Je suis... | Dans Serial Interface, cela est utilisé comme SCL. |
| 8 | RS | Je suis... | Sélectionnez le signal |
| 9 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 10 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 11 | CICVC | Je suis... | Énergie 2.8V/1.8V Voltage |
| 12 | Le CCR | Je suis... | Appareil électrique 2.8V Voltage |
| 13 | Le GND | Je suis... | Le sol |
| 14 | Le GND | Je suis... | Le sol |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 3.0 à 3.6 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu (VDD=3,3V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Courant d'alimentation | DSI | - | TBD | - | - Je ne sais pas | VDD = 3,3 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Courant de fuite d'entrée | IIL | - | TBD | - | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | - | 3.2 | V | Si = 40 mA | - | |
| Courant d'alimentation | Si | - | 40 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 128 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 150 | - | Cd/m2 | Si = 40 mA | - |
| Uniformité pour la MPC | - | 70 | 75 | - | Pourcentage | Si = 40 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
1.22 pouces Écran LCD circulaire rond TFT 240x204 points IPS
