Mots clés:	Module tactile LCD TFT de 7 pouces	écran tactile:	PCAP ((Écran tactile capacitif)
Résolution:	1024x600	Dimension en verre de couverture:	Facultatif pour la personnalisation
Interface de la MLC:	INTERFACE DE RVB	Luminance extérieure:	200 cd/m2
Durée de vie des LED:	40, 000 heures	Goupilles:	50 épingles
Direction de la vue:	Gratuit (80/80/80/80)	Interface CTP:	I2C
Temps de fonctionnement.:	– 20℃ à +70℃	Conformité:	Conforme à la réglementation REACH et RoHS
Mettre en évidence:	1024x600 écran tactile de TFT de 7 pouces , IPS écran tactile de TFT de 7 pouces , Écran tactile de TFT PCAP

Les mots clés:	Module tactile LCD TFT de 7 pouces	Écran tactile:	PCAP ((Écran tactile capacitif)
Résolution:	1024 x 600	Dimension du verre de couverture:	Optionnel pour la personnalisation
L'interface du LCM:	Interface RVB	La luminance de surface:	200 Cd/m2
Durée de vie de la LED:	40000 heures	Les épingles:	50 numéros PIN
Direction de la vue:	Gratuit (80/80/80/80)	Interface CTP:	Le secteur privé
Température de fonctionnement:	¥20°C à +70°C	Conformité:	Conforme à la réglementation REACH et RoHS

Le code PIN n°.	Le symbole	Définition
1	LED+	Puissance pour le rétroéclairage LED (anode)
2	LED+	Puissance pour le rétroéclairage LED (anode)
3	LED-	Puissance pour le rétroéclairage LED (cathode)
4	LED-	Puissance pour le rétroéclairage LED (cathode)
5	Le GND	Le nombre de fois où le véhicule est utilisé
6	VCOM	Une tension d'alimentation à l'électrode commune du panneau TFT
7	DVDD	Puissance pour les circuits numériques et analogiques
8	Le mode	Mode DE/SYNC sélectionné. MODE=0:SYNC Mode; MODE=1:DE Mode;
9	DE	Entrée de données Activer pour le mode TTL.
10	V.S.	Entrée de synchronisation verticale
11	HS	Entrée de synchronisation horizontale
12 à 19	B7 à B0	Données bleues
20 à 27	G7 à G0	Données vertes
28 à 35	R7 à R0	Données en rouge
36	Le GND	Le nombre de fois où le véhicule est utilisé
37	DCLK	Entrée d'horloge RGB parallèle.
38	Le GND	Le nombre de fois où le véhicule est utilisé
39	R/R	Sélection gauche / droite
40	U/D	Réglage de l'analyse haut/bas de Gate Driver
41	VGH	Porte sur tension
42	VGL	Port hors tension
43	AVDD	Puissance pour le circuit analogique
44	Réinitialiser	Réserve globale
45	N.C.	Aucune connexion.
46	VCOM	Une tension d'alimentation à l'électrode commune du panneau TFT
47	DITHB	Activer/ désactiver la fonction de détection.
48	Le GND	Le nombre de fois où le véhicule est utilisé
49	N.C.	Aucune connexion.
50	N.C.	Aucune connexion.

Nom de l'article	Le symbole	Résultats	Type de produit	Maximum	Unité	Le test Condition	Nom de l'entreprise
Voltage d'alimentation	Vf	9.3	9.6	9.9	V	Si = 160 mA	Je ne sais pas.
Courant d'alimentation	Si	Je ne sais pas.	160	Je ne sais pas.	- Je ne sais pas	Je ne sais pas.	Je ne sais pas.
Voltage inverse	- Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	5	V	Je ne sais pas.
Dissipation de puissance	Pd	Je ne sais pas.	1536	Je ne sais pas.	mW	Je ne sais pas.
Intensité lumineuse pour la LCM	Je ne sais pas.	300	320	350	Cd/m2	Si = 160 mA	Je ne sais pas.
Uniformité pour la MPC	Je ne sais pas.	80	Je ne sais pas.	Je ne sais pas.	Pourcentage	Si = 160 mA	Je ne sais pas.
Couleur du rétroéclairage	Blanc

Nom de l'article	Condition	Temps (heures)	Évaluation
Conservation à haute température	80°C	120	Aucune anomalie. dans les fonctions et l'apparence
Température élevée	70°C	120
Conservation à basse température	-30°C	120
Température basse	-20°C	120
Humidité	60°C/ 90% HRA	120
Température de choc thermique	-20 °C à 25 °C à 70 °C (0,5 heure ¬ 5 minutes ® 0,5 heure)	10 cycles

Taille	Détails	Notre nom de famille
7 pouces	800x480Type de paysage,avec carte de commande	Le nombre d'heures de travail est calculé en fonction du nombre d'heures de travail.
7 pouces	1024x600 Type paysage, avec ou sans CTP, interface RVB	Le nombre d'heures de travail est calculé en fonction de la fréquence de travail.
7 pouces	1024x600 Type paysage, avec ou sans CTP, interface MIPI	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
7 pouces	1024x600 Type paysage, avec ou sans CTP, interface RVB	Le nombre d'étoiles est déterminé par la fréquence d'écoulement.

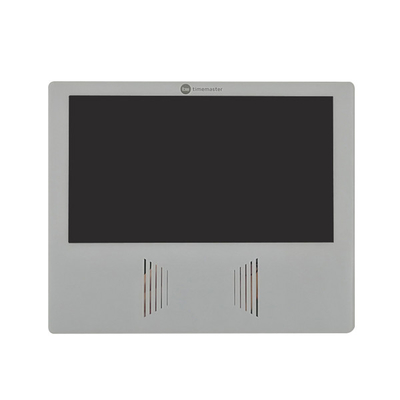

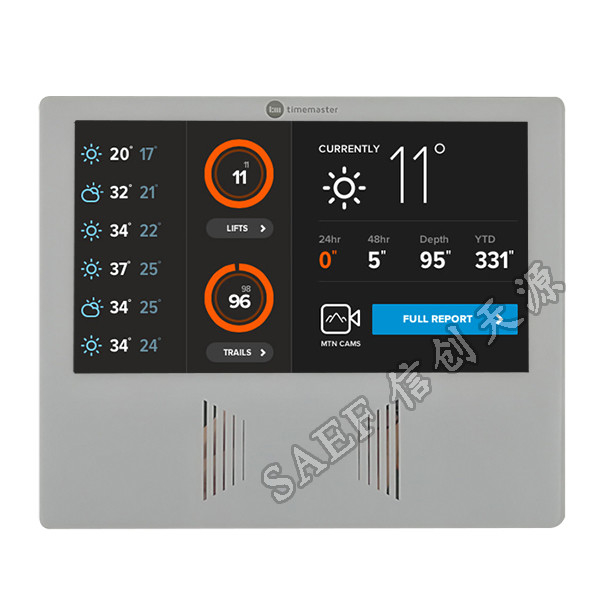

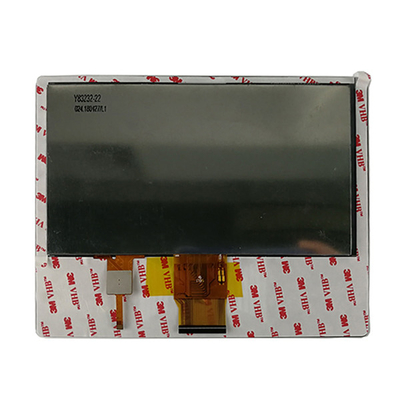

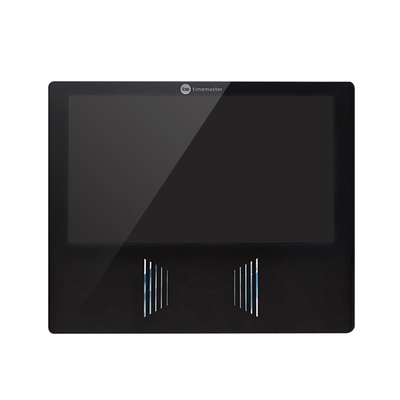

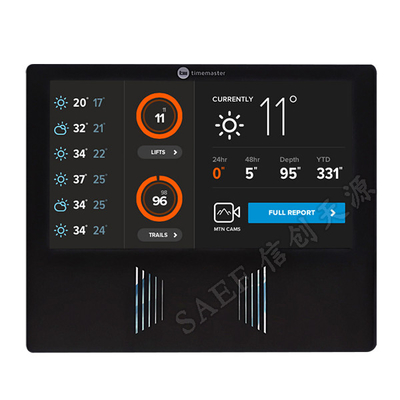

1024x600 pointille l'écran tactile de TFT de 7 pouces, angle de visualisation d'écran tactile de PCAP plein

1024x600 écran tactile de TFT de 7 pouces
