Détails sur le produit:
|
| Produit: | 3.5" QVGA RGB TFT LCD | Résolution: | 320x240 points |
|---|---|---|---|
| écran tactile: | avec l'écran tactile de PCAP | Lentille de couverture: | Personnalisable |
| Direction de la vue: | À 6 heures. | Interface: | INTERFACE DE RVB |
| Le contour de Dim.: | 76.9x63.9x4.65 mm | Numéro de broche: | 54 broches |
| Connexion: | Le raccordement | Temps de fonctionnement.: | -20°C à +70°C |
| Luminance extérieure: | 320 cd/m2 (peut être personnalisé) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Écran TFT QVGA PCAP,écran TFT PCAP 3.5 "320x240,écran 3.5 tft 54 broches |
||
TFT 3,5 pouces QVGA 320x240 LCD RGB paysager avec écran tactile capacitif PCAP HX8238 54 broches
SAEF TECHNOLOGY SF-TO350M-8840A-CT est une cellule LCD de 3,5 pouces avec des transistors à film mince comme éléments actifs et contient des pixels.3) panneau TN-LCD principal de type transmissif de pouces. La résolution du panneau est de 320 ((RGB) x 240 pixels et peut afficher jusqu'à 16,7M de couleur.
SF-TO350M-8840A-CT est équipé d'un écran tactile PCAP OCA, le PCAP est de structure G + G. SF-TO350M-8840A-CT prend en charge l'interface RVB tandis que l'écran tactile est l'interface IIC.
Le module LCD TFT SF-TO350M-8840A-CT est largement utilisé dans les boîtes noires, les appareils intelligents, les points de vente mobiles, les lecteurs de billets, les téléphones portables GPS, les machines de commande de nourriture portables, les analyseurs de signaux,équipement de laboratoire sur le banc, système de sécurité, domotique, mini lecteur audio, moniteur pour bébé, et autres appareils portatifs, etc.
| Produit: | 3.5" QVGA RGB TFT LCD | Résolution: | 320X240 points |
|---|---|---|---|
| Écran tactile: | Avec écran tactile | Lentille de couverture: | Personnalisable |
| Direction de la vue: | À 6 heures | Interface: | Interface RVB |
| Le contour de Dim.: | 76.9 x 63,9 x 4,65 mm | Numéro de broche: | 54 épingles |
| Connexion: | Le raccordement | Température de fonctionnement: | -20°C à +70°C |
| La luminance de surface: | 320Cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
3.5" RGB TFT, QVGA LCD D de 3,5 poucesle rouage
Définition du pin d'interface
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LED-K1 | Je suis... | Cathode à LED |
| 2 | LED-K2 | Je suis... | Catode LED Connectez-vous à la LED-K1 |
| 3 | LED-A1 | Je suis... | Anode à LED |
| 4 | LED-A2 | Je suis... | L'anode LED est connectée à la LED-A1 |
| 5 à 7 | N.C. | - | Aucun lien |
| 8 | /RESET est activé | Je suis... | Réinitialiser la broche |
| 9 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 10 | Le SCL | Je suis... | Signal d'horloge SPI |
| 11 | DSI | Je suis... | Pinceau d'entrée de l'interface SPI |
| 12 | B0 | Je suis... | Signal de données bleu (LSB) |
| 13 à 19 | B1 à 7 | Je suis... | Signal de données bleu |
| 20 | G0 | Je suis... | Signal de données vert (LSB) |
| 21 à 27 | G1 à 7 | Je suis... | Signaux de données verts |
| 28 | R0 | Je suis... | Signal de données rouge (LSB) |
| 29 à 35 | R1 à 7 | Je suis... | Signal de données rouge |
| 36 | HSYNC | Je suis... | Signal de synchronisation horizontal |
| 37 | VSYNC | Je suis... | Signal de synchronisation verticale |
| 38 | Les États membres | Je suis... | Signal d'horloge pour échantillonner chaque date |
| 39 à 40 | N.C. | - | Aucun lien |
| 41 | VDD | Je suis... | Source d'alimentation de +2,8 V |
| 42 | VDDIO | Je suis... | 1.8V~2.8V Source de puissance |
| 43 | Les États membres | Je suis... | Le pin du panneau tactile |
| 44 | Pour les produits: | Je suis... | |
| 45 | YD | Je suis... | |
| 46 | XR | Je suis... | |
| 47 à 51 | N.C. | - | Pas de connexion |
| 52 | ÉNABLE | Je suis... | Données d'entrée activées |
| 53 à 54 | Le GND | Je suis... | La puissance de la terre |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |

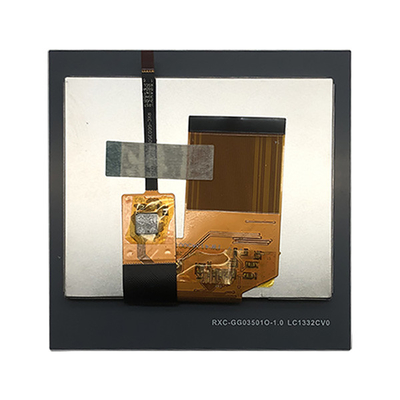

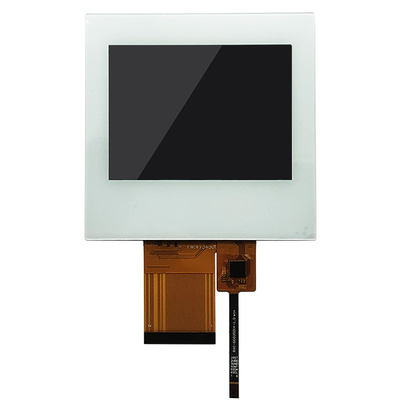

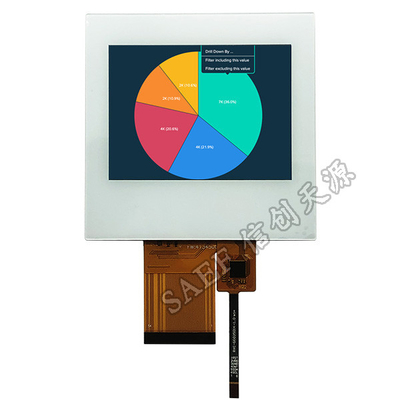

3.5" RGB TFT, QVGA écran LCD 3,5 poucesImage réelle du produit
mot clé de recherche: tft 3,5 ", 3,5 " tft LCD, 3,5 " tft LCD, 3,5 pouces tft LCD, tft LCD 3.5Les écrans TFT de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces.,Écran LCD TFT de 3,5 pouces, TFT RGB de 3,5 pouces, TFT RGB de 3,5 pouces, QVGA de 3,5 pouces, TFT chinois de 3,5 pouces.
