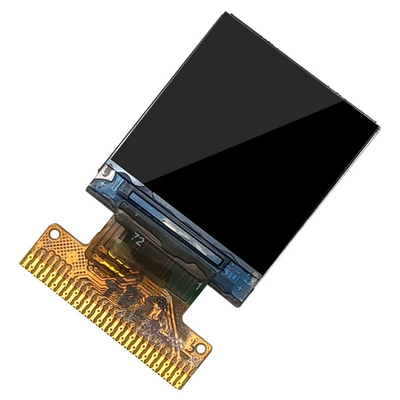

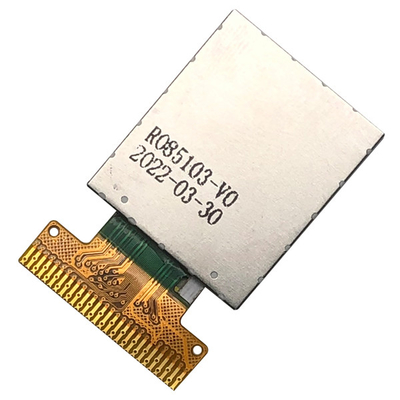

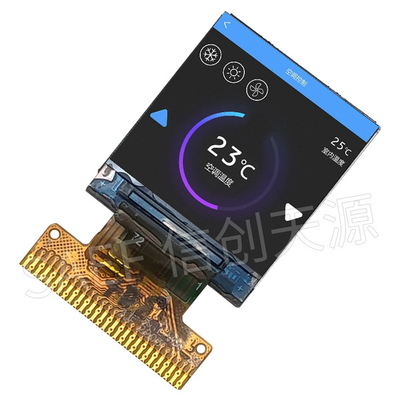

Description du produit: écran d'interface IPS TFT LCD MCU de type carré de 128x128 pouces
Nous vous présentons notre écran LCD IPS TFT de type carré de 128 x 128 pouces, un écran haute résolution parfait pour diverses applications intégrées.Cet écran de haute qualité présente une résolution claire et vibrante de 128x128 pixels, donnant vie à vos visuels avec une netteté et des couleurs riches.
Principales caractéristiques:
-
Taille compacte:Mesurant seulement 0,85 pouce en diagonale, cet écran est idéal pour les projets où l'espace est limité, y compris les appareils portables, les appareils portables et les applications IoT.
-
Technologie IPS:Le panneau In-Plane Switching (IPS) offre un grand angle de vision et une excellente reproduction des couleurs, assurant une qualité d'image constante sous différents angles.
-
Résolution élevée:La résolution de 128x128 pixels fournit des images nettes et détaillées, ce qui la rend adaptée aux applications graphiques intensives et aux interfaces utilisateur transparentes.
-
Facile à intégrer:Conçu avec une interface MCU, cet écran LCD simplifie les connexions aux microcontrôleurs, ce qui facilite l'intégration dans vos systèmes existants.
-
Applications polyvalentes:Parfait pour une utilisation dans les appareils intelligents, la robotique, l'électronique grand public, et tout projet nécessitant une solution d'affichage compact.
-
Faible consommation électrique:Conçu pour être efficace, cet écran consomme un minimum d'énergie, ce qui prolonge la vie de la batterie des appareils portables.
-
Des performances robustes:Grâce à sa construction durable et à ses performances fiables, cet écran est conçu pour une longue durée de vie et une utilisation fiable dans divers environnements.
Améliorez votre projet avec notre écran IPS TFT LCD MCU de type carré de 0,85" 128x128 pouces et expérimentez le mélange parfait de taille, qualité et fonctionnalité!
| Caractéristiques |
Détails |
Unité |
| Taille d'affichage (diagonale) |
0.85 |
pouces |
| Type LCD |
TFT à α-Si |
- |
| Mode d'affichage |
IPS / Transmissive / Normalement noir |
- |
| Résolution |
128RGB x 128 |
- |
| Afficher la direction |
Tout |
Meilleure image |
| Définition du module |
17.6 ((H) ×20.6 ((V) ×1.45 ((T) (note 1) |
mm |
| TP Encadrement |
N/A |
mm |
| Zone d'observation TP |
N/A |
mm |
| Zone active TP |
N/A |
mm |
| Zones actives |
15.2064 (H) ×15.2064 (V) |
mm |
| Zone d'observation |
N/A |
mm |
| Affichage des couleurs |
65K |
- |
| Interface |
4-SPI |
- |
| Clé de pilotage |
N.V.3023A. |
- |
| Température de fonctionnement |
- 20 ¢ 60 |
oC |
| Température de stockage |
- 30 ¢ 70 |
oC |
| Le poids |
TBD |
g |
Questions fréquentes
Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité. Des échantillons mixtes de différents numéros d'articles sont acceptables.
Qu'en est-il du délai de livraison?
R: Pour les produits hors stock, des échantillons en stock immédiatement. 1 à 1,5 semaines pour la reconstitution des échantillons. 4-6 semaines pour la production en série. Pour les produits de conception, 2-3 jours pour la proposition de dessin de compteur;2 semaines pour la prise d'échantillons lors de l'homologation du dessin; 5 à 6 semaines pour les essais/production en série lors de l'approbation de l'échantillon.
Q3. Avez-vous une limite de MOQ pour l'ordre d'échantillon et de production?
A: MOQ faible. 3-5 pièces pour vérification d'échantillons sont disponibles. MOQ de production de masse est normalement 1K / lot. Nous soutenons qty inférieur à MOQ MP pour la commande de piste / PP-run.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
A: Expédition par DHL, UPS, FedEx ou TNT. Il faut 5 à 7 jours pour arriver. Expédition aérienne et maritime également en option.
Q. Comment procéder à une commande de module LCD?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, le client confirme les échantillons et dépose un dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il permis d'imprimer mon logo sur le produit LCD?
R: Oui. Veuillez nous informer formellement au stade de la conception, et nous ferons des échantillons avec votre logo pour votre test d'échantillon et votre approbation. À l'approbation de l'échantillon, la production de masse suivra les échantillons approuvés.
Q7: Offrez-vous une garantie pour les produits?
R: Oui, nous offrons une garantie d'un an à nos produits.
Q8: Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouveaux écrans avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..
Dimension extérieure
Définition du pin d'interface
| - Je ne sais pas. |
Le symbole |
Résultats de l'enquête |
| 1 |
Le GND |
La puissance de la terre |
| 2 à 6 |
N.C. |
N° de connexion |
| 7 |
Le GND |
La puissance de la terre |
| 8 |
VDD |
L'alimentation pour analogue, VDD = 2,5 V à 3,3 V. |
| 9 |
Résultats de l'enquête |
L'interface parallèle de l'unité MCU est la même que celle de l'interface série. |
| 10 |
SPI4W |
SPI4W = ¥0 ¥, SPI 3 lignes ou 2 lignes de données SPI activé; SPI4W = ¥1 ¥, SPI 4 lignes activé. |
| 11 |
CS |
Pin de sélection de puce, faible activation, haut désactivation. |
| 12 |
Réinitialiser |
Ce signal réinitialisera l'appareil et il doit être appliqué pour initialiser correctement la puce. |
| 13 |
D/C |
Affichage des données / épingle de sélection de commande dans l'interface parallèle MCU. Cette épingle est utilisée pour être horloge dans l'interface série à 4 lignes. |
| 14 |
WR |
Écrire l'interface parallèle MCU, afficher les données / commandes de sélection pin dans l'interface série de 4 lignes. |
| 15 |
RD |
Interface parallèle de lecture MCU |
| 16 |
D0 |
Les données de l'interface parallèle MCU, SPI doivent utiliser le SDA |
| 17 à 23 |
D1-D7 |
Données d'interface parallèle MCU |
| 24 |
N.C. |
Pas de connexion |
| 25 |
CICVC |
Énergie pour le système d'entrée/sortie. |
| 26 |
LEDA |
Anode à LED |
| 27 |
N.C. |
Pas de connexion |
| 28 |
LEDK |
Cathode à LED |
Notes de crédit maximales absolues
| Nom de l'article |
Le symbole |
Je ne sais pas. |
- Je vous en prie. |
Unité |
| Voltage d'alimentation |
Énergie électrique |
VDD |
- Je ne sais pas.3 |
Plus de quatre.6 |
V |
| Analogue |
- |
- |
- |
V |
| - Je vous en prie |
Département de l'information |
- Je ne sais pas.3 |
Plus de quatre.6 |
V |
| Voltage d'entrée |
Vi |
- Je ne sais pas.3 |
Je ne sais pas.3 |
V |
| Température de stockage |
T stg |
- 30 ans |
+ 70 |
oC |
| Température de fonctionnement |
Je vous en prie. |
- 20 ans. |
+ 60 |
oC |
| Humidité de stockage |
H est
Sgt.
|
10 |
Nom de l'entreprise |
Pourcentage de RH |
| Humidité de fonctionnement |
Je vous en prie. |
10 |
Nom de l'entreprise |
Pourcentage de RH |
Spécification électrique
| Nom de l'article |
Le symbole |
Je ne sais pas. |
- Je sais. |
- Je vous en prie. |
Unité |
| Voltage d'alimentation |
Énergie électrique |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Analogue |
C.I.V. |
2.4 |
2.8 |
3.3 |
V |
| - Je vous en prie |
Département de l'information |
1.65 |
1.8 / 2.8 |
3.3 |
V |
| Logic Faible tension d'entrée |
VIL |
-0.3IOVDD |
- |
0.3IOVDD |
V |
| Logique Voltage d'entrée élevé |
VIH |
0.7IOVDD |
- |
Département de l'information |
V |
| Logic Voltage de sortie bas |
VOL |
- |
- |
0.2IOVDD |
V |
| Logic Voltage de sortie élevé |
VOH |
0.8IOVDD |
- |
- |
V |
| Consommation actuelle |
Affichage normal |
Le groupe IVDD |
- |
3.5 |
- |
- Je ne sais pas |
| Mode de veille |
Le groupe IVDD |
- |
10 |
- |
UA |
| Fréquence d'images |
fFR |
- |
60 |
- |
Hz |
Spécifications optiques
| Lumière de fond allumée (mode de transmission) |
Nom de l'article |
Le symbole |
Condition |
Spécification |
Unité |
| Je ne sais pas. |
- Je sais. |
- Je vous en prie. |
| La luminance à la surface ((Si = 20mA) |
Je vous en prie
|
Normalement.
voir
angle
La valeur de l'échantillon doit être la même que celle de l'échantillon.
|
330
|
350
|
-
|
cd/m2
|
| Ratio de contraste |
Résultats |
- |
600 |
- |
- |
| Temps de réponse |
Résultats de l'enquête |
- |
10 |
20 |
- Je vous en prie.
|
| TF |
- |
- |
20 |
30 |
|
Chromaticité Transmissive
|
Le rouge |
XR |
-
|
0.614 |
0.644 |
0.674 |
- |
| YR |
0.290 |
0.320 |
0.350 |
- |
| Verte |
XG |
0.270 |
0.300 |
0.330 |
- |
| YG |
0.540 |
0.570 |
0.600 |
- |
| Le bleu |
XB |
0.104 |
0.134 |
0.164 |
- |
| YB |
0.097 |
0.127 |
0.157 |
- |
| Blanc |
XW |
0.267 |
0.297 |
0.327 |
- |
| Je ne sais pas. |
0.302 |
0.332 |
0.362 |
- |
| Angle de vue |
L'horizontale |
θX+ |
Centre CR≥10
|
- |
80 |
- |
Je vous en prie.
|
| θX- |
- |
80 |
- |
| Verticalement |
θY+ |
- |
80 |
- |
| θY- |
- |
80 |
- |
| |
NTSC Ratio (Gamut) |
- |
- |
- |
60 |
- |
% |
Les installations et les certificats
