Détails sur le produit:
|
| Produit: | 1.3 pouces SPI OLED 7 broches | Résolution: | Graphiques 128x64 |
|---|---|---|---|
| Interfaces: | SPI | Vue d'Algle: | Tout l'angle de visualisation |
| Numéro de broche: | 7 bornes | Couleur: | Blanc bleu facultatif |
| Taille du module: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) (mm) | Verres: | Les émissions de CO2 sont calculées en fonction de l'intensité de la chaleur. |
| Contrôleur: | SH1106 ou équivalent | Je travaille comme temp.: | -40°C à +85°C |
| Ratio de contraste: | 2000: 1 (contraste dans une pièce sombre) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage de SPI OLED 1,3 pouces,7 affichage de Pin OLED 1 |
||
SFOM130YZ7-12864WB-01 Spécification.pdf
1Écran OLED de 0,3 pouce, SPI OLED
Le modèle SFOM130YZ7-12864WB-01 est l'élément d'extension de SF-OS130YZ-12864WB-01 qui a une carte PCB sur le module; sa diagonale est de 1,3 pouce, composée de 128x64 pixels.Cette carte PCB avec quatre trous de montage est une méthode facile pour les clients de fixer des modules sur leurs applications. Le module SFOM130YZ7-12864WB-01 est intégré avec SH1106 IC; il prend en charge l'interface SPI à 4 fils; interface I2C en option, fonction de conduite 1/64, tension d'alimentation pour la logique est de 3,3V ~ 5V,Niveaux d'E/S de 5V à 3V avec circuit de conversion, l'affichage avec 50% de courant du tableau de bord est de 80mA @ 3.3VDD (valeur typique). la connexion du module est de 7 broches d'en-tête, connexion optionnelle de 4 broches d'en-tête.
Ce module OLED est adapté à une application domestique intelligente, à un appareil médical, à une commande intelligente, à un compteur, etc. Il peut fonctionner à des températures allant de -40°C à +85°C;
1Écran mini OLED de 1,3 pouce avec résolution 128X64 et chipset SH1106
2- Consommation d'énergie extrêmement faible: éclairage plein écran 0,08w
3. Quatre trous de montage pour une installation facile
4. Type d'interface: SPI (peut être changé en IIC)
5. Prise en charge d'une variété de puces de commande: entièrement compatible avec Arduino série 51, série msp430, stm32/2 CSR IC, ETC
6Voltage électrique: CC 3V - 5V
Caractéristiques
| Produit: | 1.3 pouces SPI OLED 7 broches | Résolution: | Graphiques 128x64 |
|---|---|---|---|
| Interfaces: | 4 SPI par fil (I2C facultatif) | Je regarde Algle: | Tout angle de vue |
| Numéro de broche: | 7 épingles (4 épingles en option) | Couleur: | Blanc bleu facultatif |
| Taille du module: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | Vitres: | Les produits suivants sont utilisés: |
| Contrôleur: | SH1106 ou équivalent | Temps de fonctionnement: | -40°C à +85°C |
| Ratio de contraste: | 2000: 1 (contraste dans une pièce sombre) | Conformité: | Conforme à la réglementation REACH et RoHS |
1.3 pouces OLED, SPI OLED Affichage dessin

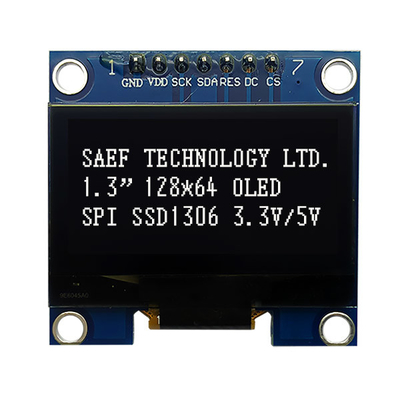

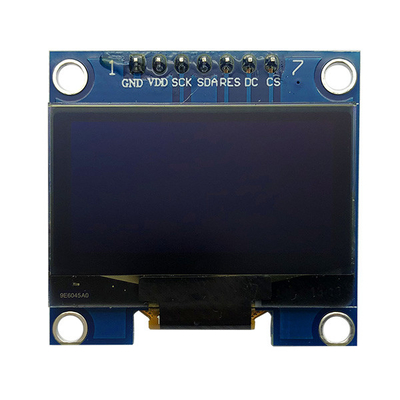

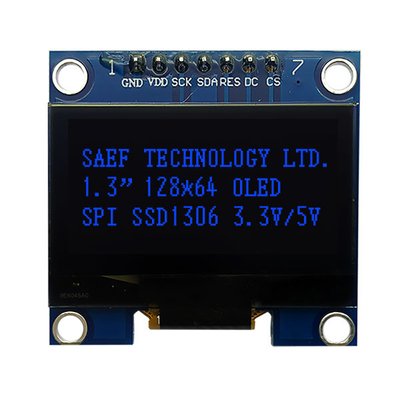

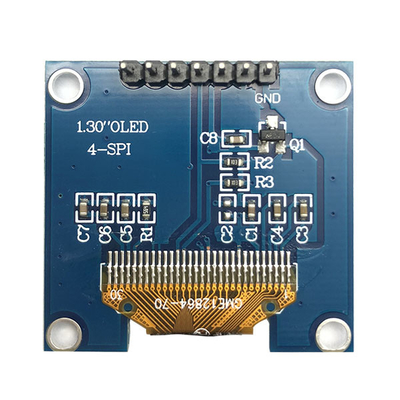

1.3 pouces OLED, SPI OLED affichage image réelle du produit
FAQ:
Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité. Des échantillons mixtes de différents numéros d'articles sont acceptables.
Qu'en est-il du délai de livraison?
R: Pour les produits hors stock, des échantillons en stock immédiatement. 1 à 1,5 semaines pour la reconstitution des échantillons. 4-6 semaines pour la production en série. Pour les produits de conception, 2-3 jours pour la proposition de dessin de compteur;2 semaines pour la prise d'échantillons lors de l'homologation du dessin; 5 à 6 semaines pour les essais/production en série lors de l'approbation de l'échantillon.
Q3. Avez-vous une limite de MOQ pour l'ordre d'échantillon et de production?
R: MOQ faible. 3-5 pièces pour vérification d'échantillons sont disponibles. MOQ de production de masse est normalement 1K / lot. Nous soutenons qty inférieur à MOQ MP pour la commande par trail / PP.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
A: Expédition par DHL, UPS, FedEx ou TNT. Il faut 5-7 jours pour arriver. Expédition aérienne et maritime également en option.
Q. Comment procéder à une commande de module LCD?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, le client confirme les échantillons et dépose un dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il permis d'imprimer mon logo sur le produit LCD?
R: Oui. Veuillez nous informer formellement au stade de la conception, et nous ferons des échantillons avec votre logo pour votre test d'échantillon et votre approbation. À l'approbation de l'échantillon, la production de masse suivra les échantillons approuvés.
Q7: Offrez-vous une garantie pour les produits?
R: Oui, nous offrons une garantie d'un an à nos produits.
Q8: Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouveaux écrans LCD avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..
