Détails sur le produit:
|
| Produit: | 0.96 pouces OLED 4 broches I2C | Résolution: | 96 x 16 pixels |
|---|---|---|---|
| La structure: | COG + PCB | Interface: | Interface d'I2C |
| Le système d'exploitation du pilote: | SSD1306 ou équivalent | écran tactile: | Personnalisable |
| Direction de la vue: | Tous les angles de visualisation | Le contour de Dim.: | 32.54 × 10 × 2,4 mm |
| Connexion: | Goupilles en métal | Numéro de broche: | 4 bornes |
| Température de fonctionnement.: | -40°C à +80°C | Température de stockage.: | -40°C à +85°C |
| Durée de vie: | 50,000 heures @ 60cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | module d'affichage de 4Pins OLED,module d'affichage de 96x16 OLED,Affichage de 0 |
||
SFOM069YZ4-9616WB-01 Spécification.pdf

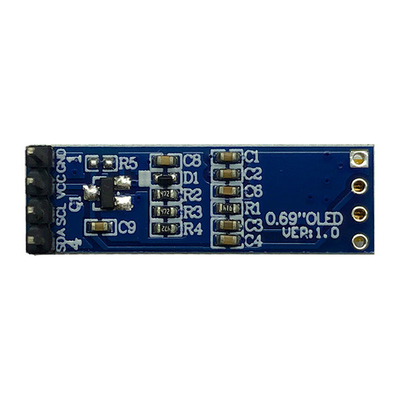

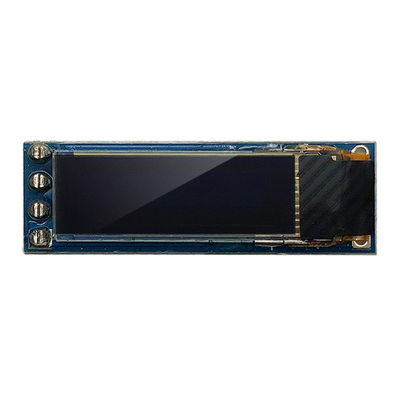

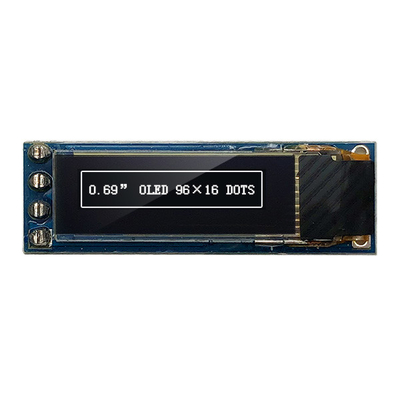

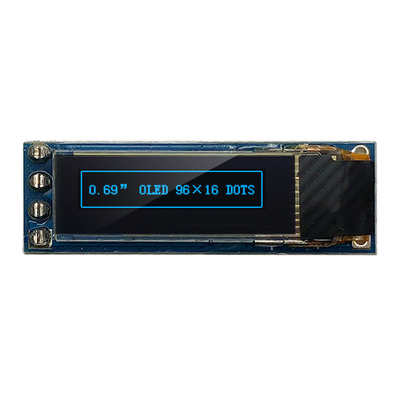

0.69" 96x16 OLED, 4 broches IIC 0,69 pouces Module OLED
SFOM069YZ4-9616WB-01 est un COG graphique avec un module OLED PCB, qui est fabriqué avec une résolution de 96x16 pixels, une diagonale de 0,69 pouce. SFOM069YZ4-9616WB-01 est intégré avec SSD1306 IC;Il prend en charge l'interface I2CIl est doté d'un contour de PCB de 32,54 × 10 mm avec des trous de montage à bord et des broches métalliques 4x1 sur le module.
1Interface de communication en série IIC, câblage simple, seulement 2 lignes de signal, connecté à l'alimentation électrique avec une ligne 4PIN, facile à utiliser;
2Couleur blanche, angle de vision supérieur à 160 degrés, compatible avec Arduino, série 51, ESP, STIM32 / 2, puces SCR.
3Faible consommation d'énergie: 0,05 W pendant le fonctionnement normal, tension de support: 3,3 V CC, température de travail: -40 °C à 80 °C.
Définition de la broche
Pin 1, GND, Gound du circuit logique, c'est une épingle de terre.
Pin 2, VCC, alimentation pour OLED, c'est un pin d'alimentation en tension. Il doit être connecté à la source.
Pin 3, SCL, L'entrée de l'horloge série SCL
Pin 4, SDA, la saisie de données en série SD
Informations sur le produit
| Produit: | 0.96 pouces OLED 4 broches I2C | Résolution: | 96 x 16 pixels |
|---|---|---|---|
| Structure du bâtiment | COG + PCB | Interface: | Interface I2C |
| Le pilote IC: | SSD1306 ou équivalent | Écran tactile: | Personnalisable |
| Direction de la vue: | Tous les angles | Le contour de Dim.: | 32.54 × 10 × 2,4 mm |
| Connexion: | Pions métalliques | Numéro de broche: | 4 épingles |
| Température de fonctionnement: | -40°C à +80°C | Température de stockage: | -40°C à +85°C |
| Durée de vie: | 50,000 Heures @ 60 cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
Questions fréquentes
Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité. Des échantillons mixtes de différents numéros d'articles sont acceptables.
Qu'en est-il du délai de livraison?
R: Pour les produits hors stock, des échantillons en stock immédiatement. 1 à 1,5 semaines pour la reconstitution des échantillons. 4-6 semaines pour la production en série. Pour les produits de conception, 2-3 jours pour la proposition de dessin de compteur;2 semaines pour la prise d'échantillons lors de l'homologation du dessin; 5 à 6 semaines pour les essais/production en série lors de l'approbation de l'échantillon.
Q3. Avez-vous une limite de MOQ pour l'ordre d'échantillon et de production?
R: MOQ faible. 3-5 pièces pour vérification d'échantillons sont disponibles. MOQ de production de masse est normalement 1K / lot. Nous soutenons qty inférieur à MOQ MP pour la commande par trail / PP.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
A: Expédition par DHL, UPS, FedEx ou TNT. Il faut 5-7 jours pour arriver. Expédition aérienne et maritime également en option.
Q. Comment procéder à une commande de module LCD?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, le client confirme les échantillons et dépose un dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il permis d'imprimer mon logo sur le produit LCD?
R: Oui. Veuillez nous informer formellement au stade de la conception, et nous ferons des échantillons avec votre logo pour votre test d'échantillon et votre approbation. À l'approbation de l'échantillon, la production de masse suivra les échantillons approuvés.
Q7: Offrez-vous une garantie pour les produits?
R: Oui, nous offrons une garantie d'un an à nos produits.
Q8: Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouveaux écrans LCD avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris le rappel selon la situation réelle..
0.69" 96x16 OLED, 4 broches IIC 0,69 pouces Module OLED dessin du produit
0.69" 96x16 OLED, 4 broches IIC 0,69 pouces Module OLED
