Détails sur le produit:
|
| Produit: | TFT de 4 pouces | Résolution: | 320X320 pixels |
|---|---|---|---|
| interface: | UCE SPI | écran tactile: | avec PCAP CTP |
| Dimension tactile: | 84.0(W) x84.0 ((H) x3.37 ((T) (mm) | Direction de la vue: | Tous les angles de visualisation |
| Numéro de broche: | 40 épingles | Connexion: | ZIF |
| Luminance extérieure: | 300 Cd/m2 | Puissance d'approvisionnement: | 3.3 V |
| Consommation en cours: | 20 mA | Température de fonctionnement.: | -20°C à +70°C |
| Durée de vie: | 40000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Panneau 320x320 d'affichage à cristaux liquides de 4 pouces,Panneau 3.3V d'affichage à cristaux liquides de 4 pouces,Pouce TFT LCD de MCU 4 |
||

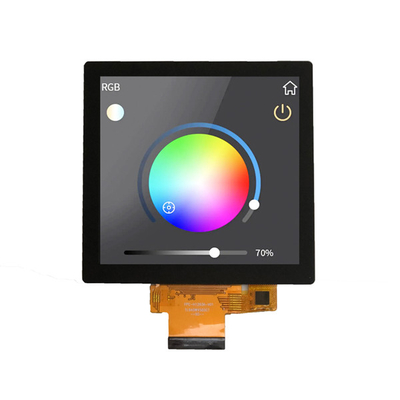

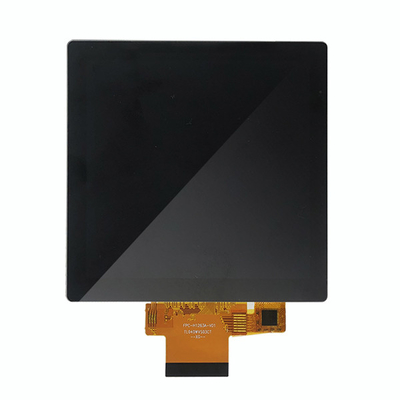

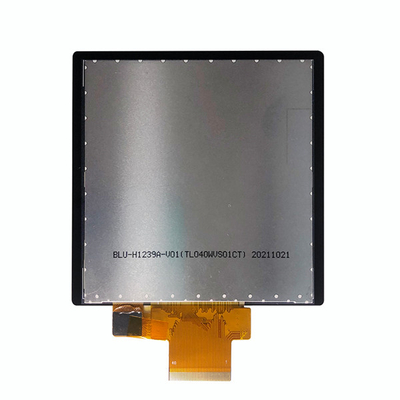

À propos de cet article SF-TO400DX-8979A-CT
Améliorez vos projets avec notre écran LCD TFT de 4 pouces, avec une résolution nette de 320 x 320 carrés.ce qui en fait la solution idéale pour un large éventail d'applications, y compris l'électronique grand public., appareils portables et équipements industriels.
Principales caractéristiques:
Applications:Parfait pour un large éventail de secteurs dont:
Pourquoi choisir notre écran LCD TFT de 4 pouces?
Fabriqué avec précision et qualité à l'esprit, notre panneau LCD TFT assure une fonctionnalité et des performances durables.Idéal pour les développeurs et les fabricants qui recherchent des écrans fiables et haute résolution pour des projets innovants.
Les spécifications:
Transformez votre produit avec notre écran LCD TFT de 4 pouces fourni par l'usine.Commandez aujourd'huiet expérimentez une qualité visuelle et une performance inégalées pour votre prochain projet!
| Produit: | TFT de 4 pouces |
|---|---|
| Résolution: | 320X320 pixels |
| Interface: | UCE SPI |
| Écran tactile: | Avec écran tactile capacitif PCAP |
| Dimension de la lentille: | 84.0(W) x 84,0 (H) x 3,37 (T) mm |
| Direction de la vue: | Tous les angles de vue (85/85/85/85) |
| Numéro de broche: | 40 épingles |
| Connexion: | Le raccordement |
| La luminance de surface: | 300 Cd/m2 |
| Puissance d'alimentation: | 3.3 V |
| Consommation en cours: | 20 mA |
| Température de fonctionnement: | -20°C à +70°C |
| Durée de vie: | 40000 heures |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Dimensions extérieures
Définition du pin d'interface
| Le numéro de code. | Le symbole | Définition | Lorsqu'il n'est pas utilisé | |||
| 1 | LEDA | B/L épingle positive | Je ne sais pas. | |||
| 2 | LEDK | B/L épingle négative | Je ne sais pas. | |||
| 3 | LEDK | B/L épingle négative | Je ne sais pas. | |||
| 4 | Le GND | Le sol | Je ne sais pas. | |||
| 5 | C.I.V. | Énergie électrique (2,8 à 3,3 V) | Je ne sais pas. | |||
| 6 | CICVC | Énergie d'entrée/sortie (1.8-3.3V) | Je ne sais pas. | |||
| 7 | TE | Sortie d'effet de déchirure | Il est ouvert. | |||
| 8 | CS | Une épingle de sélection de puce. | Je ne sais pas. | |||
| 9 | RS | Affichage des données/sélection de la commandeDCX = ∆ 1 ∆: affichage des données ou paramètres. DCX = 0: indice de registre / commande. |
Je ne sais pas. | |||
| 10 | WR/SCK | En mode SPI, cette broche est sck | Je ne sais pas. | |||
| 11 | RD | Lire activé | Le GND | |||
| 12 | DSI | Pile d'entrée/sortie de l'interface SPI. | Je ne sais pas. | |||
| 13 | ODD | Pile de sortie de l'interface SPI. | Je ne sais pas. | |||
| 14 | Le GND | Le sol | Je ne sais pas. | |||
| 15 à 30 | D0-D15 | Entrée de synchronisation horizontale | Le GND | |||
| 31 | Réinitialiser | Ce signal va réinitialiser l'appareil et il doit être appliqué à correctement initialiser la puce | Je ne sais pas. | |||
| 32 | Résultats | Le montant de l'aide est calculé à partir de la valeur de l'aide | IM2 = 0 | MCU 16 BIT | D[ 15:0] est utilisé | Je ne sais pas. |
| Résultats de l'analyse | IM2 = 0 | MCU 8 BIT | D[7:0] est utilisé | |||
| 33 | Résultats de l'enquête | Résultats de l'analyse | IM2 = 1 | SPI de 4 lignes | Les États membres doivent respecter les règles en vigueur en ce qui concerne les droits de douane. | Je ne sais pas. |
| Le montant de l'aide est calculé à partir de la valeur de l'aide | IM2 = 1 | Réserve | Je ne sais pas. | |||
| 34 | Le GND | Le sol | Je ne sais pas. | |||
| 35 | TP_INT | TP Interruption à l'hôte | Il est ouvert. | |||
| 36 | TP_SDA | Entrée et sortie de données TP I2C | Il est ouvert. | |||
| 37 | TP_SCL | Entrée d'horloge TP I2C | Il est ouvert. | |||
| 38 | TP_RES | TP réinitialiser externe, bas est actif | Il est ouvert. | |||
| 39 | TP_VCI | Énergie TP (2,8 à 3,3 V) | Il est ouvert. | |||
| 40 | Le GND | Le sol | Je ne sais pas. | |||
