Détails sur le produit:
|
| Produit: | 2Écran OLED graphique de 23 pouces | Résolution: | Résolution 128x32 points |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 74.1.0(L) x 33.1 ((W) x 7.4 ((T) mm | Zones actives: | 55.02 ((L) x 13.1 ((W) mm |
| La hauteur des pixels: | 00,43 x 0,41 mm | méthode de conduite: | 1/32 Cycle de travail |
| température de fonctionnement: | -40°C à +70°C (peut être personnalisé) | Numéro de broche: | 4 broches et 9 broches en option |
| Interface: | Interface SPI et IIC facultative | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | module d'affichage graphique de 128x32 OLED,2,23 module d'affichage graphique de pouce OLED |
||
SFOM223YZ49-12832WBYG-01 Spécification.pdf

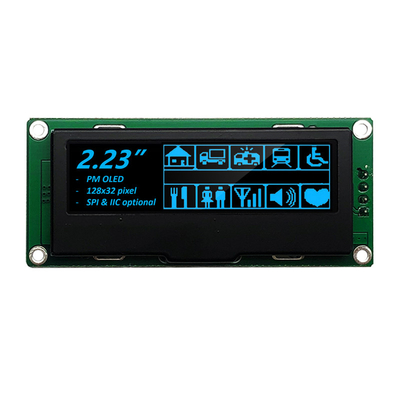

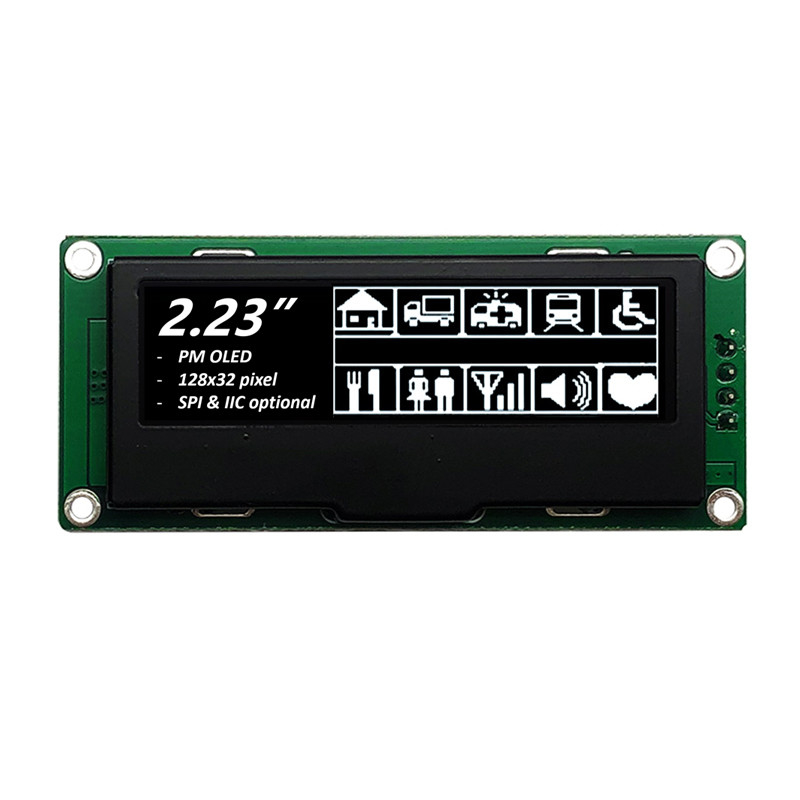

Module d'affichage OLED SPI 2.23", 128x32 SPI
Les diodes électroluminescentes organiques (OLED) sont une technologie de nouvelle génération qui permet des images plus lumineuses, plus claires et des réponses plus rapides.Le modèle de 23 pouces SFOM223YZ49-12832WBGY-01 afficheur OLED est fabriqué à partir de 128 x 32 points monochromeCe module OLED est léger, faible consommation d'énergie, de petite taille et dispose de différentes options d'interface, le défaut est SPI, et les options disponibles sont les ports IIC et parallèles.Le module est fabriqué en COB OLED, qui a l'avantage d'être facile à fixer le module à l'application du client en raison de la carte PCB sur elle.
Le module OLED SFOM223YZ49-12832WBGY-01 n'avait à l'origine pas de tactile, mais le panneau tactile est personnalisable.les caisses enregistrées, appareils portables, machines de commande mobiles, etc.
Caractéristiques
1Cet écran mini OLED de 2,23 pouces a une résolution de 128X32 et un chipset SSD1305.
2Ce module d'affichage OLED de 2,23 pouces a une consommation d'énergie extrêmement faible: éclairage plein écran 0,08w.

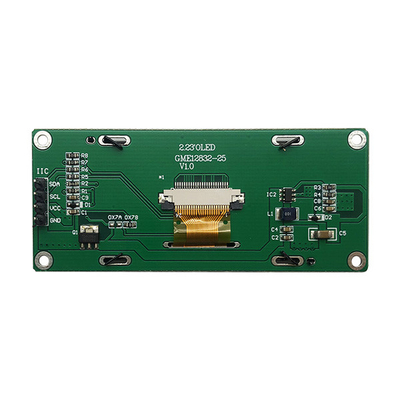

3Cet écran OLED à 9 broches de 2,23 pouces a quatre trous de montage pour une installation facile.
4Ce produit OLED de 2,23 pouces 128x32 est conçu pour le type SPI, IIC et l'interface parallèle en option.
5. Ce produit OLED à 4 broches de 2,23 pouces prend en charge une variété de puces de commande: entièrement compatibles avec la série Arduino 51, la série msp430, le stm32/2 CSR IC, etc.
6La tension d'alimentation de ce produit OLED SPI de 2,23 pouces est DC 3V-5V.
7. Ce module d'affichage OLED de 2,23 pouces est intégré à l'IC du pilote. Il peut communiquer avec l'interface 2C/IIC.
8. Ce produit OLED de 2,23 pouces 128x32 est compatible avec MMDVM, Pi-Star, et il est compatible avec Raspberry pi.
9. Ce produit OLED SPI de 2,23 pouces 128x32 est un design auto-lumineux, il n'a pas besoin de rétroéclairage, l'écran peut être auto-lumineux; Il a un contraste élevé, des points brillants et nets, même de minuscules polices assez lisibles.
10. le module d'affichage OLED de 2,23 pouces n'a pas de polices intégrées à l'intérieur du contrôleur OLED, l'utilisateur peut créer les polices via le logiciel de génération de polices.
| Produit: | 2Écran OLED graphique de 23 pouces |
| Résolution: | Résolution 128x32 points |
| Interface: | Interface SPI et IIC facultative |
| Numéro de broche: | 4 broches et 9 broches en option |
| Optique: | Tous les angles |
| Mode d' affichage: | Matrice passive |
| Le contour de Dim.: | 74.1.0(L) X 33,1 ((W) X 7,4 ((T) (mm) |
| Zone active: | 55.02 ((L) X 13.1 ((W) (mm) |
| Mode de conduite: | 1/32 Le cycle de travail |
| La hauteur des pixels: | 0.43 x 0,41 (mm) |
| Température de fonctionnement: | -40°C à +70°C (personnalisable) |
| Conformité: | Conforme à la réglementation REACH et RoHS |

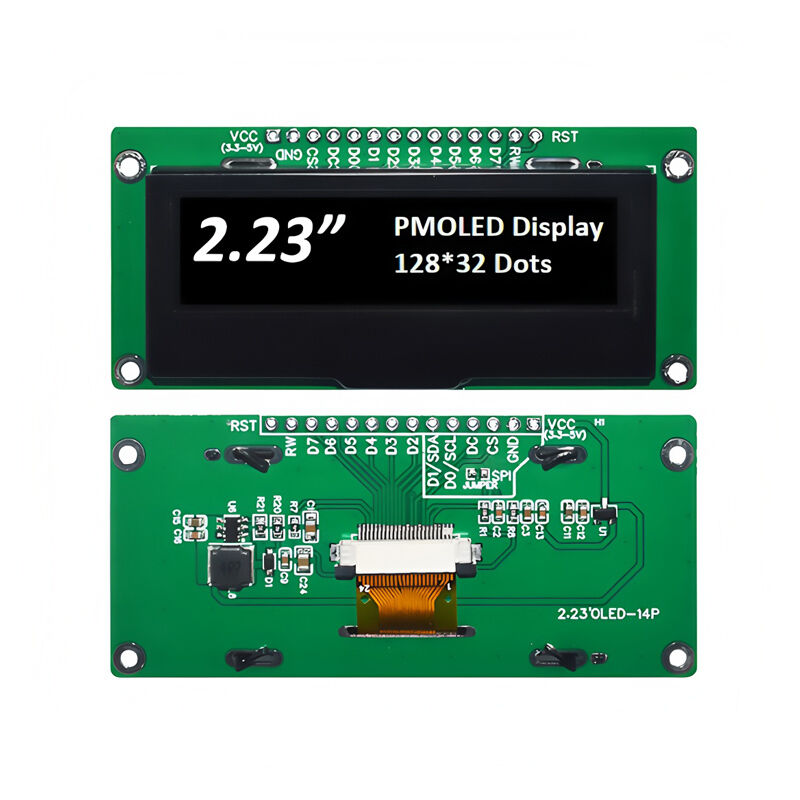

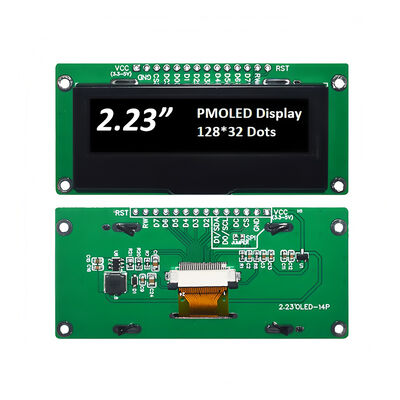

Module d'affichage OLED SPI 2.23", 128x32 SPI

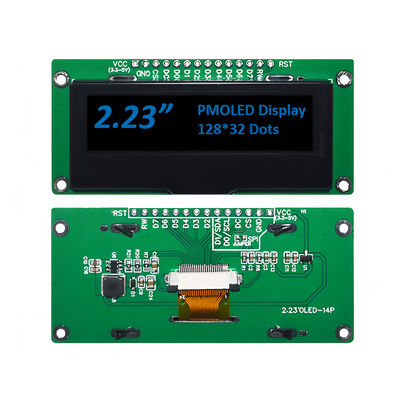

Module d'affichage OLED SPI 2.23", 128x32 SPI
Les installations d'usine et les certificats
Un fabricant professionnel de modules d'affichage OLED
Les écrans graphiques OLED de SAEF Technology sont disponibles en trois configurations mécaniques, notamment les technologies de matrice passive COB, COG et TAB.Résolutions OLED graphiques monochromes disponibles dans les écrans graphiques OLED 50x16, les écrans OLED 64x128, les écrans OLED 100x8, les écrans OLED 100x16, les écrans OLED 100x32, les écrans OLED 200x16, les écrans OLED 128x32, les écrans OLED 128x64, les écrans OLED 128x128 et les écrans OLED 256x64.Les écrans graphiques OLED de la famille de produits SAEF ont des contrôleurs et des interfaces embarquésCes modules d'affichage OLED sont disponibles avec une tension d'entraînement de 3V ou 5V, selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED allant de 0,49 pouce à 5,5 pouces OLED, tels que l'affichage micro OLED de 0,49 pouce, l'affichage mini OLED de 0,66 pouce, l'affichage OLED de 0,69 pouce, l'affichage OLED de 0,91 pouce, l'affichage OLED de 0,66 pouce, l'affichage OLED de 0,69 pouce, l'affichage OLED de 0,91 pouce, l'affichage OLED de 0,66 pouce, l'affichage OLED de 0,69 pouce, l'affichage OLED de 0,01 pouce, l'affichage OLED de 0,01 pouce et l'affichage OLED de 0,01 pouce.OLED de 95 pouces, écran OLED de 0,96 pouce, écran OLED de 1,5 pouce, écran OLED de 2 pouces, écran OLED de 2,4 pouces, écran OLED de 2,7 pouces, écran OLED de 3,12 pouces, écran OLED de 5,5 pouces et solutions de conception personnalisées.
Les modules d'affichage OLED de petite taille SAEF sont idéaux pour de nombreux appareils nécessitant des panneaux d'affichage électroniques.instruments industriels, les systèmes de point de vente, l'automatisation, les systèmes d'affichage audiovisuel, les dispositifs médicaux, les appareils de soins personnels, les articles ménagers, les écrans automobiles, les écrans dynamiques d'information, et plus encore.
