Détails sur le produit:
|
| Produit: | 2Écran OLED graphique de 8 pouces | Résolution: | 256x64 pixels |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Interface: | Interface de type 3/4 SPI, 6800 8080 |
| Optique: | Tous les angles de visualisation | Le contour de Dim.: | 97.0 ((L) x 32,5 ((W) x 6,4 ((T) mm |
| Zones actives: | 69.1 ((L) x 17..26 ((W) mm | La hauteur des pixels: | 0.27 x 0,27 mm |
| méthode de conduite: | 1/64 Cycle de travail | température de fonctionnement: | -40°C à +85°C |
| Température de stockage.: | -45°C à +90°C | Le système d'exploitation du pilote: | Le COF SSD1322 |
| Voltage d'alimentation: | 3V | Grey Scale: | 16 Écaille grise |
| Numéro de broche: | 7 broches d'en-tête, 4 broches en option | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | affichage 6800 de 256x64 OLED,8080 affichage de 256x64 OLED,Affichage de pouce OLED de SPI 2 |
||

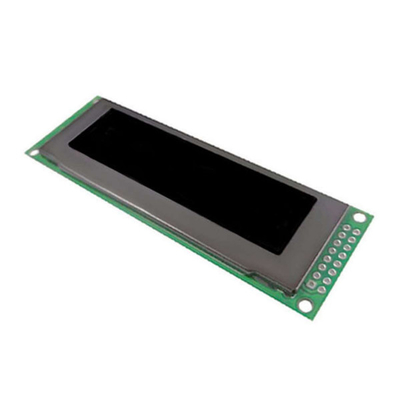

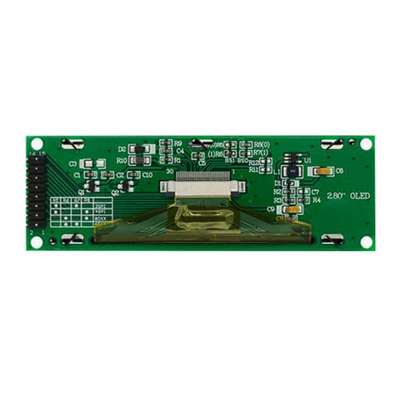

OLED 2,8 pouces Écran 256x64, OLED à échelle de gris 2,8 pouces Description
La diode électroluminescente organique (OLED) est une technologie de nouvelle génération, des images plus lumineuses et plus claires avec une vitesse de réponse plus agile.Le code de conduite de l'appareil est le code de conduite de l'appareil.L'affichage OLED est constitué de 256 x 64 points mono couleur individuelle. Ce module OLED est léger, faible puissance et petit, il existe différentes interfaces en option; il est par défaut 3 et 4 lignes SPI,les options disponibles 6800Le module est constitué d'OLED COB et présente l'avantage de fixer facilement les modules sur les applications des clients en raison de la présence d'une carte PCB.
Le code de conduite de l'appareil est le code de conduite de l'appareil. est un module d'affichage OLED à matrice de points de type graphique 256x64 COF à matrice passive.L'écran OLED de 8 pouces est équipé d'un circuit intégré SSD1322UIl existe de nombreuses options d'interface parmi lesquelles choisir, y compris 6800, 8080 et l'interface SPI.la valeur typique est de 3 VLes couleurs émettrices disponibles sont le jaune, le bleu du ciel et le support grayscale.Système de point de vente, articles ménagers, applications domestiques, instruments industriels, automatisation, systèmes d'affichage audio/visuel, appareils de soins personnels, articles ménagers, écrans automobilesAffichage dynamique des informations, etc..
Caractéristiques
| Produit: | 2Écran OLED graphique de 8 pouces | Résolution: | 256x64 pixels |
|---|---|---|---|
| Mode d' affichage: | Matrice passive | Interface: | 3/4 SPI, 6800 8080 Interface |
| Optique: | Tous les angles | Le contour de Dim.: | 97.0 ((L) X 32,5 ((W) X 6,4 ((T) mm |
| Zone active: | 69.1 ((L) X 17..26 ((W) mm | La hauteur des pixels: | 0.27 x 0,27 mm |
| Mode de conduite: | 1/64 Le cycle de travail | Température de fonctionnement: | -40°C à +85°C |
| Température de stockage: | -45°C à +90°C | Le pilote IC: | Le COF SSD1322 |
| Voltage d'alimentation: | 3V | Échelle grise: | 16 Écaille grise |
| Numéro de broche: | 7 épingles d'en-tête, 4 épingles facultatives | Conformité: | Conforme à la réglementation REACH et RoHS |
Écran OLED de 2,8 pouces 256x64, écran OLED à échelle de gris de 2,8 poucesLe dessin
Définition de la broche
| Le numéro de code. | Le symbole |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | N.C. |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | R/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | Ressources résiduelles |
| 16 | Je suis désolé. |
Caractéristiques optiques
|
|
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. |
Unité |
| Lumière | Je vous en prie |
Avec polariseur |
60 | 80 | - | cd/m2 |
| C.I.E. (blanc) | (x) (y) | Sans polariseur | 0Un.280.29 | 0Un calibre 320.33 | 0Un.360.37 | |
| Contraste dans une pièce sombre | Résultats | - | >2000:1 | - | ||
| Angle de vue | > 160 | - | - | degré- |
Écran OLED de 2,8 pouces 256x64, écran OLED à échelle de gris de 2,8 pouces
