Détails sur le produit:
|
| Produit: | 3Affichage OLED COF de 12 pouces | Résolution: | Résolution 256x64 points |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Interface: | 4 fils Interface SPI |
| Optique: | Tous les angles de visualisation | Le contour de Dim.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Zones actives: | 76.78 ((L) x 19.18 ((W) mm | méthode de conduite: | 1/64 Cycle de travail |
| À fond gris: | 16 Taille de gris | Contrôleur: | SSD1322 |
| température de fonctionnement: | -30°C à +85°C (personnalisable) | Température de stockage.: | -40°C à +90°C |
| Couleur de police: | Blanc Bleu Jaune Vert | Voltage d'alimentation: | 3V |
| Numéro de broche: | 7 broches d'en-tête, 16 broches en option | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | module d'affichage de 256x64 OLED,3,12" module d'affichage d'OLED |
||
** Téléchargement de la fiche de données **
Le système d'exploitation doit être équipé d'un système de gestion de l'énergie.

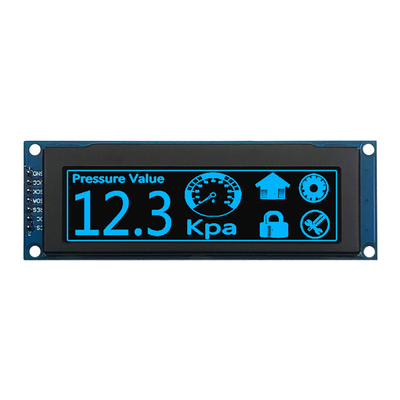

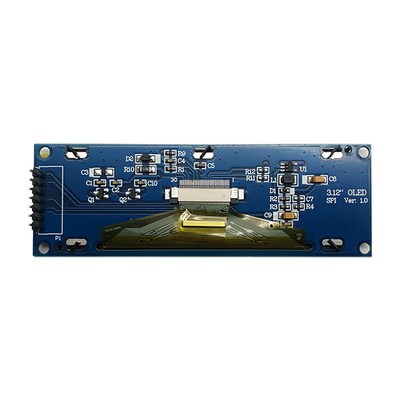

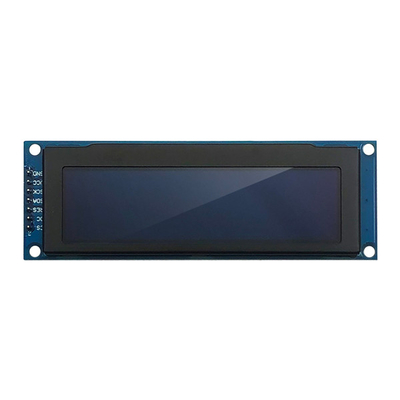

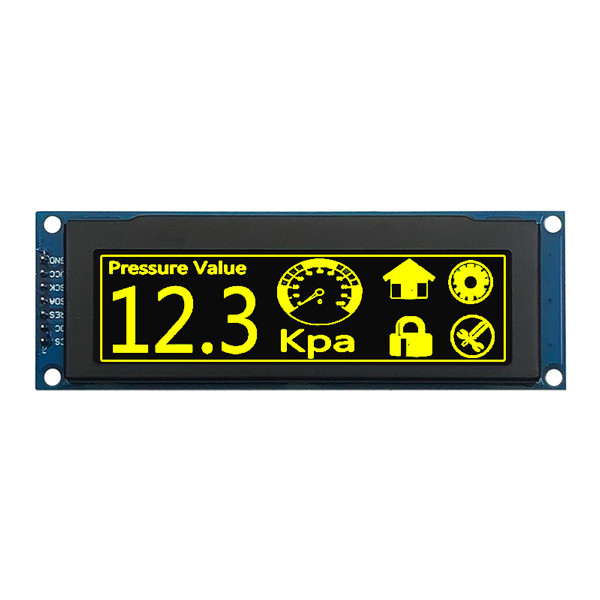

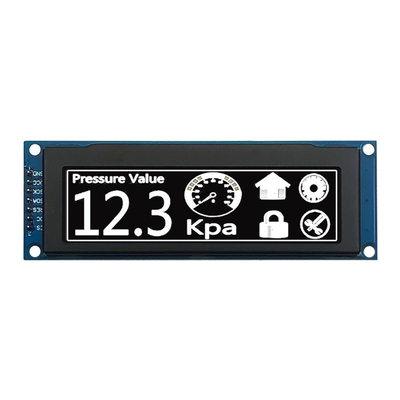

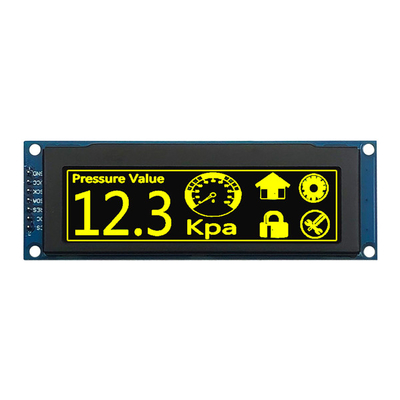

3.12" 256x64 COF OLED Module d'affichage, OLED gris 3.12 pouces Introduction du produit
SFOM312YZ7-25664WBYG-01 est un module d'affichage OLED graphique monochrome de 3,12 pouces 256x64. Ce module OLED a une durée de vie de 50 000 heures.et il peut être compatible avec une grande variété de microcontrôleurs y compris Raspberry Pi et ESP32.
Je suis désolée.
Caractéristiques
| Produit: | 3Affichage OLED COF de 12 pouces 256x64 | Résolution: | Résolution 256x64 points |
|---|---|---|---|
| Mode d' affichage: | Matrice passive | Interface: | Interface SPI à 4 fils |
| Optique: | Tous les angles | Le contour de Dim.: | 100.5 ((L) X 33,5 ((W) X 6,3 ((T) mm |
| Zone active: | 76.78 (L) X 19.18 (W) mm | Mode de conduite: | 1/64 Le cycle de travail |
| La grisaille: | 16 Taille de gris | Contrôleur: | Le dépôt de la demande |
| Température de fonctionnement: | -30°C à +85°C | Température de stockage: | -40°C à +90°C |
| Couleur de police: | Blanc/bleu/jaune/vert | Voltage d'alimentation: | 3V |
| Numéro de broche: | 7 épingles d'en-tête, 16 épingles facultatives | Conformité: | Conforme à la réglementation REACH et RoHS |
3Module d'affichage OLED COF.12 " 256x64, écran OLED gris 3.12 pouces dessin du produit
Définition de la broche
Pin1 GND (Ground électrique)
Pin2 VCC (tension du module d'alimentation 3V - 5V)
Pin3 SCK (ligne de l' horloge)
Pin4 SDA (ligne de données)
Pin5 RES (Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est tirée vers le bas, l'initialisation de la puce est exécutée. Gardez cette broche tirée vers le haut pendant le fonctionnement normal.)
Pin6 DC (Cette broche est une broche de contrôle de données / commandes connectée au MCU. Lorsque la broche est tirée en haut, les données à D[1:0] seront interprétées comme des données. Lorsque la broche est tirée en bas, les données à D[1:]0] sera transférée dans un registre de commandement.)
Pin7 CS (Cette épingle est l'entrée de sélection de la puce qui se connecte à l'unité MCU. La puce est activée pour la communication MCU uniquement lorsque CS # est tiré vers le bas (BAIS actif).
3Module d'affichage OLED COF.12 " de 256x64 pouces, écran OLED gris de 3,12 pouces
