Détails sur le produit:
|
| produit: | module d'affichage à cristaux liquides de la DENT 128x64 | Résolution: | graphiques 128x64 |
|---|---|---|---|
| Type d'affichage à cristaux liquides: | STN, positif, transmissif | Couleur de contre-jour: | Contre-jour vert |
| Tension d'opération: | 2,8 V | Optique: | 6 heures |
| Décrivez faible.: | 65,0 (L) X 38,6 (W) X 4,9 (T) millimètre | Secteur de visionnement: | 53,6 (L) X 28,0 (W) millimètre |
| Entraînement de la méthode: | 1/64 devoir, 1/7 polarisation | Temp de opération: | -10°C à +60°C |
| Numéro de borne: | 10 bornes | Contrôleur: | ST7567 ou équivalent |
| Interface: | MCU | Conformité: | PORTÉE et RoHS conformes |
| Mettre en évidence: | Affichage à cristaux liquides graphique 128x64 de 10 bornes,Affichage à cristaux liquides graphique 128x64 de DENT,Module d'affichage à cristaux liquides de DENT du contre-jour 128x64 |
||
Contre-jour du vert LED du module 128x64 Dot Resolution Graphic STN ST7567 de DENT d'affichage à cristaux liquides
module de DENT de l'affichage à cristaux liquides 128x64, description graphique de l'affichage à cristaux liquides 128x64
SF12864-34 est un type de DENT module graphique d'affichage à cristaux liquides avec la dimension 53,6 de VA (L) X 28,0 (W). L'affichage monochrome de modules d'affichage à cristaux liquides de la DENT de SAEF (module d'affichage à cristaux liquides de Puce-sur-verre) fournit le type de graphique dans la résolution de 128x32 à 320x240 et de types de caractère d'affichage à cristaux liquides de DENT comprenant la taille de 16x2, 20x2, 20x4, les formats 24x2 avec la matrice de points 5x8.
Le paquet de DENT offre la consommation de puissance faible de haute qualité avec les avantages du poids léger et et. En outre, il est disponible d'ajouter un panneau de connexion pour que chaque article change l'interface de FPC aux goupilles ou aux câbles. Nous pouvons offrir un grand choix de connexions de goupille pour satisfaire à vos exigences. La technologie de la DENT LCM est très appropriée aux applications qui exigent des affichages plus compacts de paquet.
Pin Definition :
1 CS1B Goupilles choisies d'entrée de puce
2 /RES Quand /RES est placé à « L », les arrangements sont initialisés.
3 A0 Il détermine si l'accès est lié aux données ou à la commande.
A0= « H » : Indique que les signaux sur D [7:0] sont des données d'affichage.
A0= « L » : Indique que les signaux sur D [7:0] sont commande.
4 D6 (SCLK)
5 D7 (SDA)
6 VDD Partagé avec le terminal VDD d'alimentation d'énergie de MPU.
7 VSS C'est un terminal 0V relié au système la terre.
8 V0 Niveaux de tension polarisés pour l'entraînement d'affichage à cristaux liquides
9 XV0 Tension négative d'opération des COM-conducteurs.
10 VG Le VG est la puissance des SEG-conducteurs
| Produit : | module d'affichage à cristaux liquides de la DENT 128x64 | Résolution : | graphiques 128x64 |
|---|---|---|---|
| Type d'affichage à cristaux liquides : | STN, positif, transmissif | Couleur de contre-jour : | Contre-jour vert |
| Tension d'opération : | 2,8 V | Optique : | 6 heures |
| Décrivez faible. : | 65,0 (L) X 38,6 (W) X 4,9 (T) millimètre | Secteur de visionnement : | 53,6 (L) X 28,0 (W) millimètre |
| Entraînement de la méthode : | 1/64 devoir, 1/7 polarisation | Temp de opération : | -10°C à +60°C |
| Pin Number : | 10 bornes | Contrôleur : | ST7567 ou équivalent |
| Interface : | MCU | Conformité : | PORTÉE et RoHS conformes |
module de DENT de l'affichage à cristaux liquides 128x64, dessin graphique de l'affichage à cristaux liquides 128x64

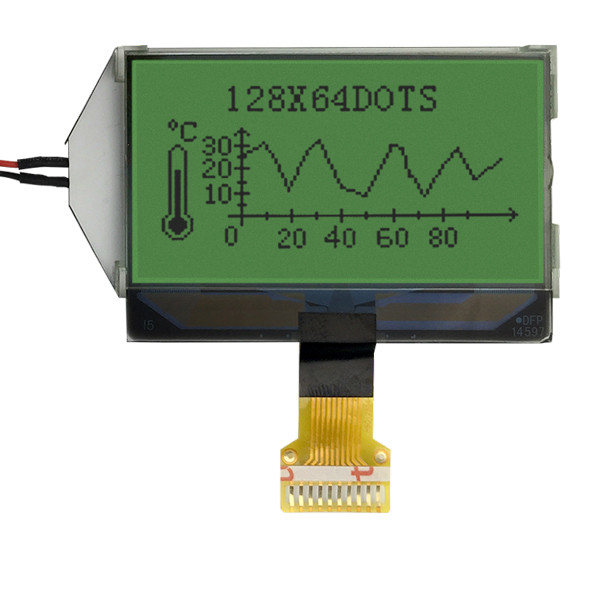

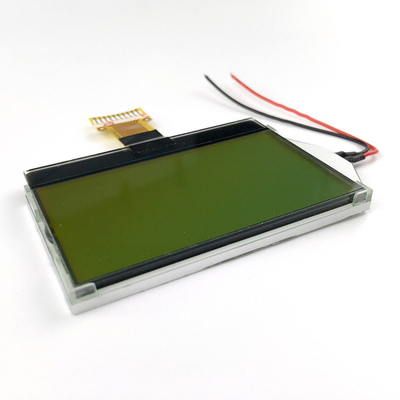

module de DENT de l'affichage à cristaux liquides 128x64, vraie image de produit graphique de l'affichage à cristaux liquides 128x64
