Détails sur le produit:
|
| produit: | Montrez le module 40x4 d'affichage à cristaux liquides | Caractères/colonnes: | 40 caractères X 4 lignes |
|---|---|---|---|
| Type d'affichage à cristaux liquides: | STN, positif, Transflective | Couleur de contre-jour: | Blanc, bleu, jaune, rouge, vert |
| Tension d'opération: | 5V, 3V facultatif | Optique: | Heure de 6h00 |
| Décrivez faible.: | 190,0 (L) X 54,0 (W) X 13,1 (T) millimètre | Secteur de visionnement: | 149,0 (L) X 30,0 (W) millimètre |
| Entraînement de la méthode: | 1/16 coefficient d'utilisation, 1/5 polarisation | Temp de opération: | -20°C à +70°C |
| Numéro de borne: | 18 bornes | Contrôleur: | SPLC780D ou équivalent |
| Interface: | MPC | Conformité: | PORTÉE et RoHS conformes |
| Mettre en évidence: | Affichage à cristaux liquides alphanumérique du caractère 40x4,affichage à cristaux liquides de caractère de 5V 40x4,Module d'affichage à cristaux liquides d'affichage monochrome |
||
Les caractères monochromes alphanumériques de l'affichage à cristaux liquides 40x4 montrent la couleur vert-bleu jaune de contre-jour du gris LED de STN 5V
l'affichage à cristaux liquides du caractère 40x4 montrent, montrent la description du module 40x4 d'affichage à cristaux liquides
SF4004A est le module d'affichage d'affichage à cristaux liquides du caractère 40x4 qui est incorporé avec ST7066 le contrôleur IC ; son interface de défaut est option d'alimentation du parallèle 6800 4/8-bit et de l'énergie 5V ou 3.3V. Cet affichage SF4004A de l'affichage à cristaux liquides 40x4 est disponible pour aucun contre-jour ou avec des options de contre-jour de LED. Cet affichage 40x4 d'affichage à cristaux liquides est disponible dans diverses couleurs de panneau d'affichage à cristaux liquides comprenant options grises, jaunes/vertes et bleues d'affichage à cristaux liquides. Ce module de l'affichage à cristaux liquides 40x4 d'affichage peut fonctionner aux températures à partir de -20℃ à +70℃ ; ses températures de stockage température de -30℃ à +80℃, son construit dans le jeu de caractères soutient Européen anglais/japonais, anglais/de l'europe de l'ouest, anglais/scandinave, ou options (russes) anglaises/cyrilliques.
Pin Definition :
Pin : 1--8 DB0-DB7 Bus de données
Borne 9 E1 Permettez le signal U4 (le DESSUS)
Borne 10 R/W Lecture/écriture choisissez
Borne 11 RS Données/instruction choisie
Borne 12 Vo Ajustement de contraste
Borne 13 VSS La terre (0V)
Borne 14 VDD Tension d'alimentation pour la logique (+5V)
Borne 15 E2 Permettez le signal U1 (le FOND)
Borne 16 OR
Borne 17 LED A Alimentation d'énergie de LED + (5.0V)
Borne 18 LED K Alimentation d'énergie de LED - (0V)
| Produit : | Montrez le module 40x4 d'affichage à cristaux liquides | Caractères/colonnes : | 40 caractères X 4 lignes |
|---|---|---|---|
| Type d'affichage à cristaux liquides : | STN, positif, Transflective | Couleur de contre-jour : | Blanc, bleu, jaune, rouge, vert |
| Tension d'opération : | 5V, 3V facultatif | Optique : | Heure de 6h00 |
| Décrivez faible. : | 190,0 (L) X 54,0 (W) X 13,1 (T) millimètre | Secteur de visionnement : | 149,0 (L) X 30,0 (W) millimètre |
| Entraînement de la méthode : | 1/16 coefficient d'utilisation, 1/5 polarisation | Temp de opération : | -20°C à +70°C |
| Pin Number : | 18 bornes | Contrôleur : | SPLC780D ou équivalent |
| Interface : | MPU | Conformité : | PORTÉE et RoHS conformes |
La résolution d'affichage de caractère standard inclut 8x2 l'affichage à cristaux liquides, 16x1 l'affichage à cristaux liquides, 16x2 l'affichage à cristaux liquides, 16x4 l'affichage à cristaux liquides, 20x2 l'affichage à cristaux liquides, 20x4 l'affichage à cristaux liquides, 24x2 l'affichage à cristaux liquides, 40x2 l'affichage à cristaux liquides, affichage d'affichage à cristaux liquides de caractère de l'affichage à cristaux liquides 40x4. Les modules d'affichage à cristaux liquides de caractère sont disponibles dans l'ÉPI et les types de DENT avec différentes interfaces dans 8080, SPI, modules d'affichage de caractère d'I2C.LCD sont dans des affichages d'affichage à cristaux liquides de STN/FSTN/FFSTN avec le contre-jour différent de LED dans la couleur vert jaunâtre, blanche et bleue. Les options de police de module de caractère sont anglaises/japonaises, européennes, orientales - européen, cyrillique européen et scandinave (russe), et hébreu/arabe. Nous offrons des affichages de caractère avec la tension de opérer 5V comme norme et les options 3V ou 3.6V sont également disponibles par demande.
l'affichage à cristaux liquides du caractère 40x4 montrent, montrent le dessin du module 40x4 d'affichage à cristaux liquides

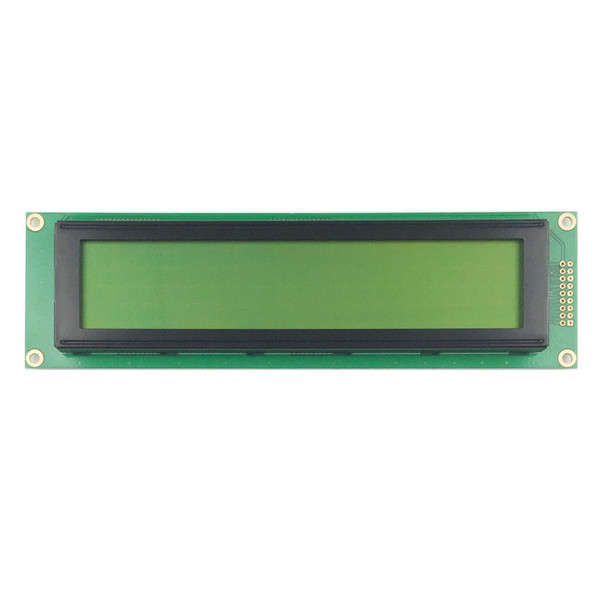

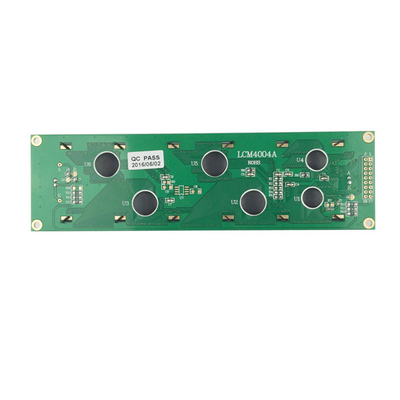

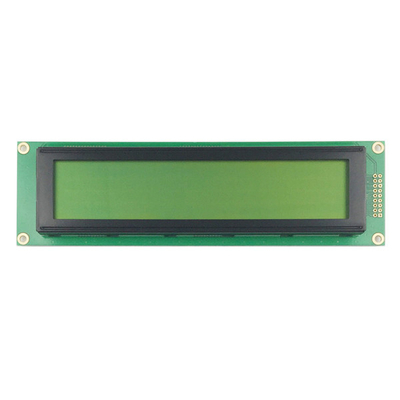

l'affichage à cristaux liquides du caractère 40x4 montrent, montrent image de produit du module 40x4 d'affichage à cristaux liquides la vraie
