Détails sur le produit:
|
| Produit: | Affichage OLED de 1,5 pouce | Résolution: | Le nombre de points |
|---|---|---|---|
| Type de verre: | L'éclairage est fourni par un émetteur-récepteur. | Optique: | Tous les angles de vue 80/80/80/80 |
| interface: | Le nombre d'équipements à utiliser est déterminé par le nombre de véhicules. | Le contour de Dim.: | 33.8 (W) x 43,7 (H) x 1,41 (T) mm |
| Zones actives: | 26.86 (W) x 26,86 (H) mm | Température de fonctionnement: | -40°C à +70°C |
| Numéro de broche: | 25 broches | contrôleur: | SSD1327 ou équivalent |
| Mode de conduite: | 1/128 Cycle de travail | Connecteur: | COG+FPC |
| Ratio de contraste: | 2000: 1 (contraste dans une pièce sombre) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | affichage graphique de 128x128 OLED,1,5 affichage graphique de pouce OLED |
||
1Affichage OLED graphique de 5 pouces 128x128 points Résolution COG avec SSD1327 IC Monochrome Blanc Bule Couleur
1Écran OLED de 0,5 pouce, 128x128
SAEF Technology SFOS150YZ-128128WB-01 est un écran OLED (diode électroluminescente organique) de 1,5 pouce avec une résolution de 128x128 points.Ce module 1,5 oled est construit dans le contrôleur SSD1327 oled IC; il prend en charge les interfaces 8 bits 6800 et 8080, 4 fils SPI et I2C.SAEF fournit les versions ZIF FPC et Hotbar pour que les clients puissent choisir le module approprié pour leur application.
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.s un affichage OLED de structure COG ce module OLED est léger, faible puissance et très mince, il convient aux appareils muraux / compteurs, applications domestiques, système POS, système Cloud / IoT, instruments de poche,les dispositifs de technologie intelligente, les systèmes énergétiques, les systèmes automobiles, de communication, les instruments médicaux, etc. Le module OLED peut fonctionner à des températures allant de -40°C à +70°C;sa température de stockage varie de -40°C à +85°C.
Définition de la broche:
Pin 1, VSS, au sol.
Pin2, alimentation VCC pour le circuit analogique.
Pin 3, sortie de tension VCOMH Com. Un condensateur doit être connecté entre cette broche et VSS.
Pin 4, le port GPIO Général d'entrée/sortie.
Pin 5, l'alimentation pour le circuit logique.
Pin6, VDD Un condensateur doit être connecté entre cette broche et le VSS.
Pin 7, épingles de sélection d'interface de bus MCU BS1.
Pin 8, épingles de sélection de l'interface de bus MCU BS2.
Pin 9, base du VSS.
Pin10, IREF Pin d'entrée de courant de référence. Une résistance doit être connectée entre ce pin et le VSS.
Pin 11, CS# La puce sélectionne l'entrée.
Pin12, RES# Réinitialisez la saisie du signal. Quand il est bas, l'initialisation du SSD1327 est exécutée.
Pin13, contrôle D/C Données/Commandes. Poussez haut pour les données d'écriture/lecture de l'affichage. Poussez bas pour les commandes d'écriture ou de lecture.
Pin14, entrée de l'interface MCU WR#. L'opération d'écriture des données est initiée lorsqu'il est bas.
L'entrée de l'interface MCU RD# est activée en bas.
Pin16~23, D0~D7, bus de données (pour une interface parallèle)
Pin24, alimentation en VCC pour le circuit analogique.
Pin25, VSS au sol
| Produit: | Affichage OLED de 1,5 pouce | Résolution: | Le nombre de points |
|---|---|---|---|
| Type de verre: | L'éclairage est fourni par un émetteur-récepteur. | Optique: | Tous les angles de vue 80/80/80/80 |
| Interface: | Le nombre d'équipements à utiliser est déterminé par le nombre de véhicules. | Le contour de Dim.: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| Zone active: | 26.86 (W) x 26,86 (H) mm | Température de fonctionnement: | -40°C à +70°C |
| Numéro de broche: | 25 épingles | Contrôleur: | SSD1327 ou équivalent |
| Mode de conduite: | 1/128 Le cycle de travail | Connecteur: | COG+FPC |
| Ratio de contraste: | 2000: 1 (contraste dans une pièce sombre) | Conformité: | Conforme à la réglementation REACH et RoHS |
Les écrans graphiques OLED de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie de matrice passive COB, COG et TAB.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,42" à 5,5" OLED, tels que l'affichage micro OLED de 0,42", l'affichage mini OLED de 0,66", l'affichage OLED de 0,69", l'affichage OLED de 0,91", l'affichage OLED de 0,95", l'affichage OLED de 0,66", l'affichage OLED de 0,95", l'affichage OLED de 0,69", l'affichage OLED de 0,95" OLED, l'affichage OLED de 0,66" OLED, l'affichage OLED de 0,95" OLED, l'affichage OLED de 0,69" OLED, l'affichage OLED de 0,95" OLED.Écran OLED de 96 pouces, écran OLED de 1,5 pouce, écran OLED de 2 pouces, écran OLED de 2,4 pouces, écran OLED de 2,7 pouces, écran OLED de 5,5 pouces et solutions de conception personnalisées.
1.5 pouces OLED, 128x128 OLED affichage

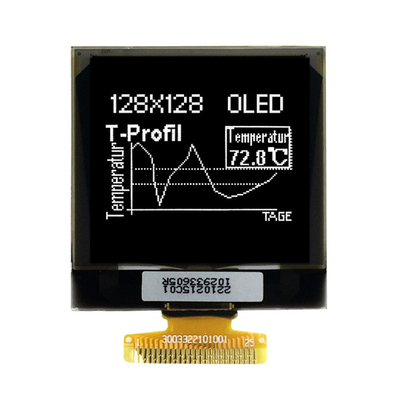

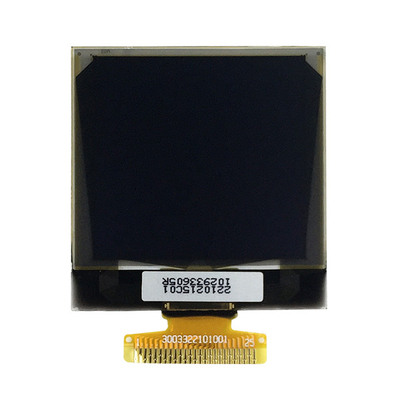

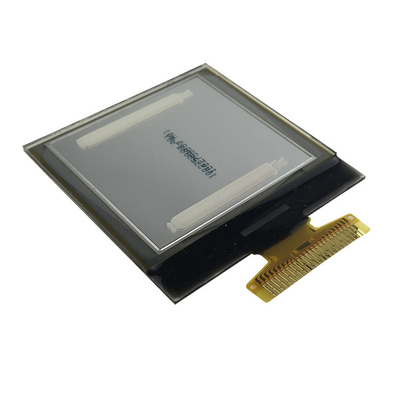

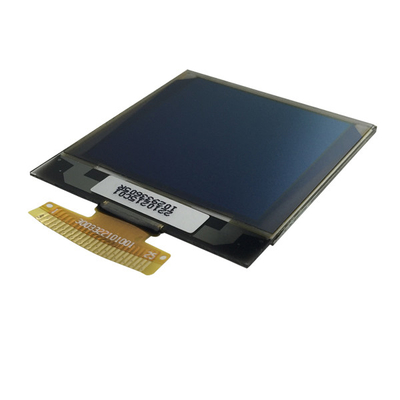

1.5 pouces OLED, affichage OLED 128x128 Image réelle du produit
