Détails sur le produit:
|
| Produit: | 2.42 pouces OLED | Résolution: | Résolution de 128 x 64 points |
|---|---|---|---|
| Type de verre: | L'éclairage est fourni par un émetteur-récepteur. | Optique: | Tous les angles de vue 80/80/80/80 |
| interface: | Le nombre d'équipements à utiliser est déterminé par le nombre de véhicules. | Le contour de Dim.: | 60.50 × 73,00 × 2,00 mm (y compris le polariseur) |
| Zones actives: | 55.01 × 27,49 mm | La hauteur des pixels: | 0.43 × 0,43 (mm) |
| température de fonctionnement: | -40°C à +70°C | Température de stockage.: | -40°C à +85°C |
| Numéro de broche: | 24 broches | Contrôleur: | SSD1309 ou équivalent |
| Mode de conduite: | 1/64 Cycle de travail | Connecteur: | COG+FPC |
| Ratio de contraste: | 2000: 1 (contraste dans une pièce sombre) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Monochrome de module d'affichage d'OLED,2,42 module d'affichage de pouce OLED |
||
Fonctionnalités de couleur bleu, jaune et vert SSD1309
2Écran OLED de 42 pouces, OLED 128x64 de 2,42 pouces
SAEF Technology SFOS242YZ-12864WBYG-01 est une2L'écran OLED de 42 pouces est constitué de pixels 128x64 avec structure COG OLED.Le code de l'établissement est le code de l'établissement.2L'affichage OLED de 42 pouces est intégré à un SSD1309 IC, il communique via l'interface 6800, 8080, SPI et I2C.faible poids et faible consommation d'énergie, ce qui est idéal pour les instruments portatifs, compteurs, réseau intelligent, IoT, etc.
Le module OLED peut fonctionner à des températures allant de -40°C à +70°C; ses températures de stockage varient de -40°C à +85°C.
Définition de la broche:
- L'alimentation électrique
Nom de code 5.C'est une épingle d'alimentation de tension, elle doit être connectée à une source externe.
Nom de code 3,VSS, Ground of Logic Circuit. Il s'agit d'une broche de terre. Elle sert également de référence pour les broches logiques. Elle doit être connectée à une terre externe.
Le numéro 23,VCC, alimentation pour le panneau OEL. C'est la broche d'alimentation de tension la plus positive de la puce. Elle doit être alimentée de l'extérieur.
Nom de code 2,C'est une broche de terre analogique, elle devrait être connectée à VSS de l'extérieur.
- Le chauffeur.
Nom de code 21,IREF, Current Reference for Brightness Adjustment. Cette broche est une broche de référence de courant de segment. Une résistance doit être connectée entre cette broche et VSS.
Le code PIN22,Cette broche est la broche d'entrée pour le niveau de sortie de tension élevé pour les signaux COM. Un condensateur doit être connecté entre cette broche et le VSS.
- L'interface
Le pin 6, le pin 7,BS1/BS2, Sélection de protocole de communication. Ces broches sont des entrées de sélection d'interface MCU. Voir le tableau suivant:
La valeur de l'échantillon est la valeur de l'échantillon.
Série de 4 fils: BS1=0, BS2=0
8 bits 68xx parallèle: BS1=0, BS2=1
8 bits 80xx parallèle: BS1=1, BS2=1
Nom de code 9,RES#, Power Reset pour le contrôleur et le pilote. Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche haute pendant le fonctionnement normal.
Le code 8,CS#, Chip Select Cette broche est l'entrée de sélection de la puce. La puce est activée pour la communication MCU uniquement lorsque CS# est bas.
Pin10, D/C#, Data/Command Control. Cette broche est la broche de contrôle Data/Command. Lorsque la broche est tirée vers le haut, l'entrée à D7~D0 sera interprétée comme des données d'affichage. Lorsque la broche est tirée vers le bas, elle est affichée sur la carte graphique.l'entrée à D7~D0 sera transférée au registre de commande. Lorsque la broche est tirée vers le haut et que le mode d'interface série est sélectionné, les données au SDIN seront interprétées comme des données. Lorsqu'elle est tirée vers le bas, les données au SDIN seront transférées au registre de commandes.En mode I2C, cette épingle agit comme SA0 pour la sélection d'adresses d'esclave. Pour une relation détaillée avec les signaux d'interface MCU, veuillez vous référer aux diagrammes de caractéristiques de synchronisation.
Une épingle 12.Cette épingle est l'entrée de l'interface MCU. Lors de l'interface avec un microprocesseur de la série 68XX, cette épingle sera utilisée comme signal d'activation (E).L'opération lecture/écriture est initiée lorsque cette broche est tirée haut et que le CS# est tiré bas. Lors de la connexion à un microprocesseur 80XX, cette broche reçoit le signal de lecture (RD#).Lorsque le mode série ou I2C est sélectionné, cette broche doit être connectée au VSS.
Nom de code 11,R/W#, Read/Write Select ou Write. Cette broche est l'entrée de l'interface MCU. Lors de l'interface avec un microprocesseur de la série 68XX, cette broche sera utilisée comme entrée de sélection Read/Write (R/W#).Tirez cette épingle à hauteur pour le mode de lecture et tirez-le à bas pour le mode d'écriture. Lorsque le mode d'interface 80XX est sélectionné, cette broche sera l'entrée d'écriture (WR#). L'opération d'écriture de données est initiée lorsque cette broche est basse et que le CS# est bas.Lorsque le mode série ou I2C est sélectionné, cette broche doit être connectée au VSS.
- Je suis désolé.D0~D7, D0 sera l'entrée d'horloge série SCLK. Lorsque le mode I2C est sélectionné, D2, D1 devraient être fatigués ensemble et servir de SDAOUT, SDAIN dans l'application et D0 est l'entrée d'horloge série, SCL.Les broches non utilisées doivent être connectées au VSS, à l'exception de D2 en mode série..
- En arrière.
Nom de code 4,La broche NC entre les broches fonctionnelles est réservée à une conception compatible et flexible.
Nom de code, nom de code 24,Les broches de support peuvent réduire les influences des contraintes sur les broches de fonction.Ces broches doivent être connectées à la terre externe comme le circuit de protection ESD. Technologie de l'observation
| Produit: | 2.42 pouces OLED | Résolution: | Résolution de 128 x 64 points |
|---|---|---|---|
| Type de verre: | L'éclairage est fourni par un émetteur-récepteur. | Optique: |
Tous les angles (80/80/80/80) Je vous en prie. |
| Interface: | Le nombre d'équipements à utiliser est déterminé par le nombre de véhicules. | Le contour de Dim.: |
60.50 × 73,00 × 2,00 mm (y compris les polarisateurs) |
| Zone active: | 55.01 × 27,49 mm | La hauteur des pixels: | 00,43 × 0,43 mm |
| Température de fonctionnement: | -40°C à +70°C | Température de stockage: | -40°C à +85°C |
| Numéro de broche: | 24 épingles | Contrôleur: | SSD1309 ou équivalent |
| Mode de conduite: | 1/64 Le cycle de travail | Connecteur: | COG+FPC |
| Ratio de contraste: |
2000: 1 (Contraste dans une pièce sombre) |
Conformité: | Conforme à la réglementation REACH et RoHS |
Les écrans OLED graphiques de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie de matrice passive COB, COG et TAB.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,49" à 5,5" OLED, tels que l'affichage OLED micro de 0,49", l'affichage OLED mini de 0,66", l'affichage OLED de 0,69", l'affichage OLED de 0,91", l'affichage OLED de 0,95", l'affichage OLED de 0,66", l'affichage OLED de 0,69", l'affichage OLED de 0,95", l'affichage OLED de 0,66", l'affichage OLED de 0,95", l'affichage OLED de 0,99" et l'affichage OLED de 0,99".Écran OLED de 96 pouces, écran OLED de 1,5 pouce, écran OLED de 2 pouces, écran OLED de 2,4 pouces, écran OLED de 2,7 pouces, écran OLED de 5,5 pouces et solutions de conception personnalisées.
2Écran OLED de 42 pouces, dessin OLED 128x64 de 2,42 pouces

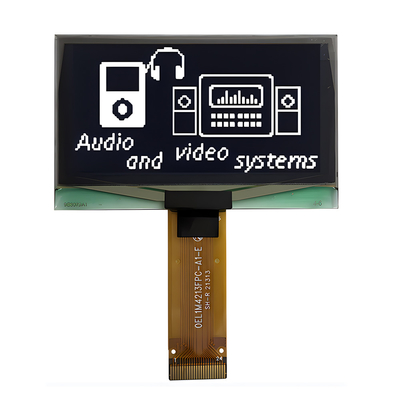

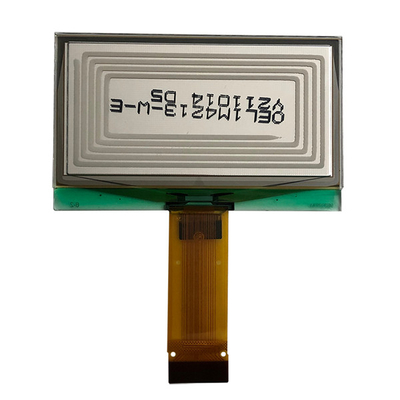

2Affichage OLED de 42 pouces, OLED 128x64 de 2,42 pouces, image réelle du produit
