Couleur verte jaune de fond de module d'affichage à cristaux liquides de DENT de l'interface 128x64 de SPI

l'affichage SPI de l'affichage à cristaux liquides 128x64 connectent ST7567 la couleur verte jaune de fond de la DENT STN LCM

Affichage à cristaux liquides 128x64, description de DENT d'affichage d'affichage à cristaux liquides de 128x64 SPI

L'affichage à cristaux liquides SF12864-207B de DENT d'affichages monochromes de la technologie 128x64 de SAEF est incorporé avec ST7567 IC qui soutient l'interface de SPI. L'affichage a la dimension d'ensemble 65,8 x 36,8 x 6,2 millimètres et taille de VA de 53,0 x 24,6 millimètres. Cet affichage monochrome peut fonctionner aux températures à partir de -0℃ à +50℃ ; sa température ambiante de températures de stockage de -10℃ à +60℃. Cet affichage de la DENT 128x64 d'affichage à cristaux liquides est très approprié aux applications qui exigent des affichages plus compacts de paquet.

Pin Definition :

Pin1, /CS,    Chip Select, quand /CS = « L », puce est choisi

Pin2, /RST,   Quand /RST = « L », les arrangements sont initialisés

Pin3, A0,      Données choisies de registre quand A0= « H », et instruction quand A0= « L »

Pin4, câble coaxial    Terminal périodique d'entrée d'horloge

Pin5, SDA    Terminal d'entrée de données périodiques

Pin6, VDD    Tension d'alimentation pour le circuit logique +3.3V

Pin7, la terre    La terre

Pin8, V0        Affichage à cristaux liquides conduisant la tension pour les circuits communs au cadre négatif.

Pin9, XV0      Affichage à cristaux liquides conduisant la tension pour les circuits communs au cadre positif.

Pin10, VG      Affichage à cristaux liquides conduisant la tension pour des circuits de segment

Les modules de l'affichage graphique de SAEF sont de l'ordre des structures de COB/COG. L'affichage graphique monochrome d'affichage à cristaux liquides sont 122x32 l'affichage à cristaux liquides inclus, 128x64 l'affichage à cristaux liquides, 128x128 l'affichage à cristaux liquides, 160x32 l'affichage à cristaux liquides, 160x80 l'affichage à cristaux liquides, 160x128 l'affichage à cristaux liquides, 160x160 l'affichage à cristaux liquides, 192x32 l'affichage à cristaux liquides, 192x64 l'affichage à cristaux liquides, 240x64 l'affichage à cristaux liquides, 240x128 l'affichage à cristaux liquides, 240x160 l'affichage à cristaux liquides, l'affichage à cristaux liquides 320x240. Le module graphique monochrome d'affichage de l'affichage à cristaux liquides de SAEF sont disponible dans STN/FSTN avec le contre-jour de LED avec différentes interfaces dans 6800, SPI, 8080, I2C. Les options de police de caractères sont anglaises, japonais, l'Europe, traditionnel cyrillique, hébreu, chinois, Chinois ont simplifié, etc. coréen.

Affichage à cristaux liquides 128x64, dessin de DENT d'affichage d'affichage à cristaux liquides de 128x64 SPI

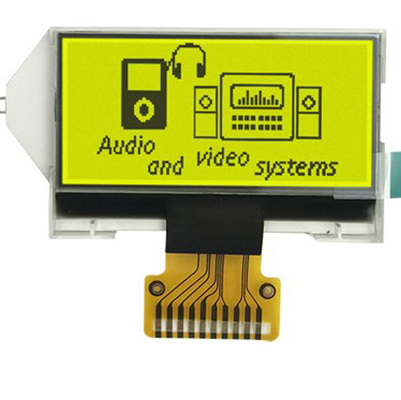

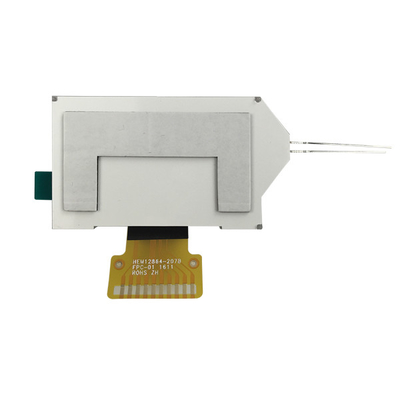

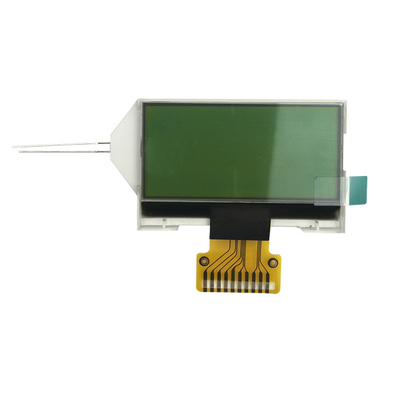

Affichage à cristaux liquides 128x64, image de DENT de produit d'affichage d'affichage à cristaux liquides de 128x64 SPI vraie
