Détails sur le produit:
|
| Produit: | 2 pouces OLED passif 128x32 | Résolution: | Résolution 128x32 pixels |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Interface: | Parallèle, SPI, IIC facultatif |
| Afficher la couleur: | Blanc | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 55.60 ((W) x 21.80 ((H) x 1.45 (T) mm | Zones actives: | 50.54 (W) x 12.62 (H) mm |
| La hauteur des pixels: | 0.395 (W) x 0.395 ((H) | méthode de conduite: | 1/32 Cycle de travail |
| température de fonctionnement: | -20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Le système d'exploitation du pilote: | Le code de référence est le code de référence. | Voltage d'alimentation: | 3V |
| Numéro de broche: | 31 épingles | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 2 module d'affichage de pouce OLED,Module 128x32 d'affichage d'OLED,I2C affichage oled 2 par pouces |
||

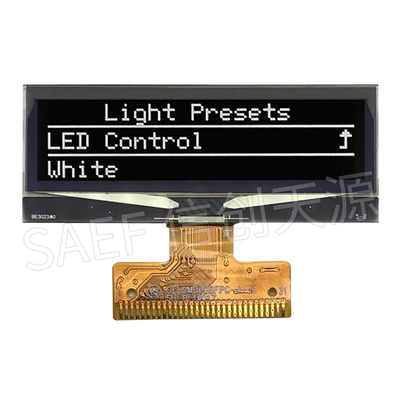

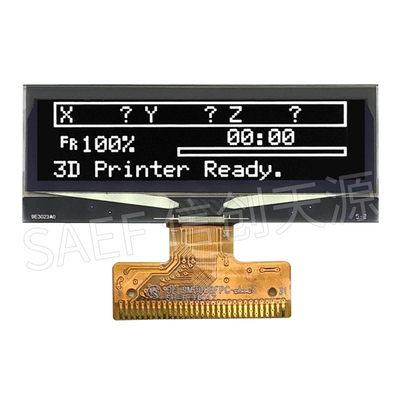

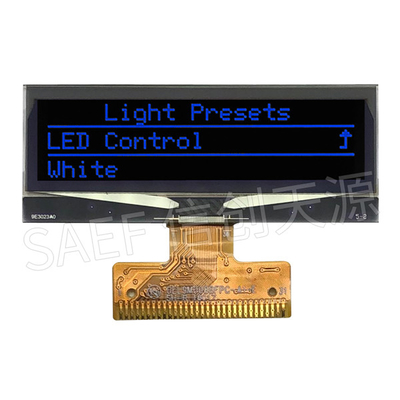

2 " écran OLED graphique 128x32 pouces avec SSD1309Z Parallèle SPI I2C Interface COG avec Flex pour la soudure
Écran OLED de 2 pouces, écran OLED 128x32
La diode électroluminescente organique (OLED) est une technologie de nouvelle génération, des images plus lumineuses et plus claires avec une vitesse de réponse plus agile.Le produit doit être présenté sous forme d'une couche d'étiquette.L'affichage ED est composé de 128 x 32 points mono couleur individuelle. Ce module OLED est léger, faible puissance et petit, il existe différentes interfaces en option; il est par défaut SPI, Parallel et interface I2C.
La taille de la zone active est de 2 ′ diagonale avec dimension du module55.60 ((W) x 21.80 ((H)mm, dimension de la surface active50.54 (W) x 12,62 (H) mm.Cet écran OLED de 2 pouces est doté d'un circuit intégré SSD1309Z et dispose d'un rapport de contraste élevé de 20 000: 1.Il est idéal pour une application telle que le dispositif médical,Système de point de vente, articles ménagers, applications domestiques, instruments industriels, automatisation, systèmes d'affichage audio/visuel, appareils de soins personnels, articles ménagers, écrans automobilesAffichage dynamique des informations, etc..
| Produit: | 2 pouces OLED passif | Résolution: | Résolution 128x32 pixels |
|---|---|---|---|
| Mode d' affichage: | Matrice passive | Interface: | Parallèlement, SPI, IIC Facultatif |
| Couleur d'affichage: | Blanc | Optique: | Tous les angles |
| Le contour de Dim.: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | Zone active: | 50.54 ((W) X 12.62 ((H) mm |
| La hauteur des pixels: | 0.395 (W) X 0.395 ((H) | Mode de conduite: | 1/32 Le cycle de travail |
| Température de fonctionnement: | -20°C à +70°C | Température de stockage: | -30°C à +80°C |
| Le pilote IC: | Le code de référence est le code de référence. | Voltage d'alimentation: | 3V |
| Numéro de broche: | 31 épingles | Conformité: | Conforme à la réglementation REACH et RoHS |
Définition de la broche
Pin1, NC, pas de connexion.
Pin2, VCC, alimentation pour la tension de conduite du panneau.
Pin3, VCOMH, signal COM niveau de tension désactivé.
Pin4, IREF, Cette broche est la broche de référence du courant de sortie du segment.
Pin5~Pin12, D7-D0, Ces broches sont des bus de données bidirectionnels qui se connectent au bus de données MCU. Les broches non utilisées sont recommandées pour lier LOW. Lorsque le mode d'interface série est sélectionné, les connexions sont activées.D0 sera l'entrée de l'horloge série: SCLK; D1 sera l'entrée de données en série: SDIN et D2 doivent être conservés NC. Lorsque le mode I2C est sélectionné, D2, D1 doivent être liés entre eux et servir de sortie SDA,SDAin en application et D0 est l'entrée d'horloge sérieLe SCL.
Pin13, RD#, lors de l'interface avec un microprocesseur de la série 6800, cette broche sera utilisée comme le signal Enable (E). L'opération de lecture/écriture est initiée lorsque cette broche est tirée en haut et que la puce est sélectionnée.Lors de la connexion à un microprocesseur 8080, cette broche reçoit le signal de lecture (RD#).cette broche doit être connectée au VSS.
Pin14, WR#, Il s'agit d'une broche d'entrée de contrôle de lecture/écriture qui se connecte à l'interface MCU. Lors de l'interface avec un microprocesseur de la série 6800, cette broche sera utilisée comme entrée de sélection de lecture/écriture (R/W#).Le mode lecture sera effectué lorsque cette broche est tirée vers le haut et le mode écriture lorsque bas. Lorsque le mode d'interface 8080, cette broche sera l'entrée d'écriture (WR#). L'opération d'écriture des données est initiée lorsque cette broche est tirée vers le bas et que la puce est sélectionnée. Lorsque l'interface série,cette broche doit être connectée au VSS.
Pin15, D/C#, Data/Command data control pin.Pin bas pour les commandes et haut pour les données.
Pin16, RES#, Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche haute (c'est-à-dire connectée au VDD) pendant le fonctionnement normal.
Pin17, la puce sélectionne la broche.
Pin18, NC, pas de connexion.
Pin19, BS2, épingles de sélection de l'interface de bus MCU.Veuillez consulter le tableau suivant pour plus de détails sur le réglage.
Pin20, BS1, épingles de sélection de l'interface de bus MCU.Veuillez consulter le tableau suivant pour plus de détails sur le réglage.
Pin21, VDD, alimentation en tension logique pour le CI
Pas de connexion.
Pin 30, VSS, au sol.
Pin 31, NC, pas de connexion.
Écran OLED de 2 pouces, écran OLED 128x32Le dessin

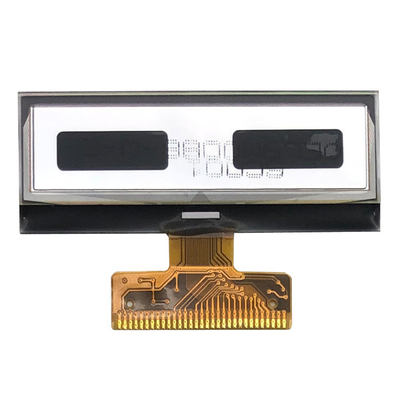

Affichage OLED de 2 pouces, affichage OLED 128x32 Image réelle du produit
