Détails sur le produit:
|
| Produit: | Affichage TFT carré de 4 pouces | écran tactile: | sans contact, (avec CTP en option) |
|---|---|---|---|
| Résolution: | 480*480 | Dimension en verre de couverture: | Personnalisable |
| Direction de la vue: | tous les angles de vue, IPS | Interface: | RGB+SPI (interface MIPI facultative) |
| Numéro de broche: | 40 épingles | Connexion: | ZIF |
| Luminance extérieure: | 420 cd/m2 (nits) typique | Durée de vie des LED: | 40, 000 heures |
| Mettre en évidence: | Module d'écran tactile de TFT de 4 pouces,module d'écran tactile de 480X480 TFT,RVB écran de TFT de 4 pouces |
||
** Téléchargement de la fiche de données **
Le système d'exploitation doit être équipé d'un système de gestion de l'énergie.
SFTC400B-8951ACT spécification.pdf

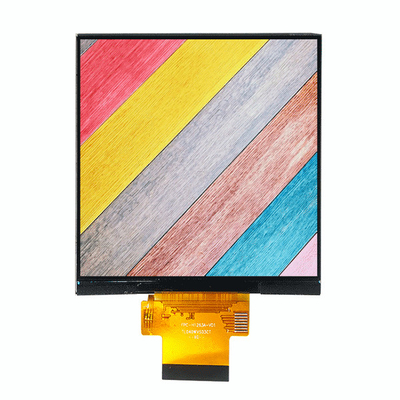

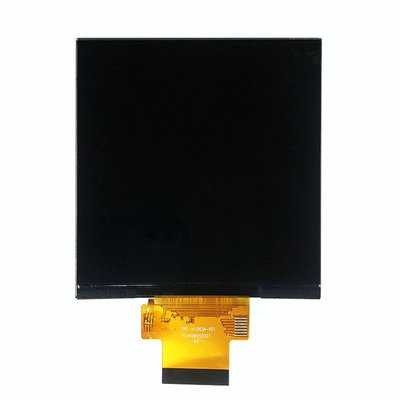

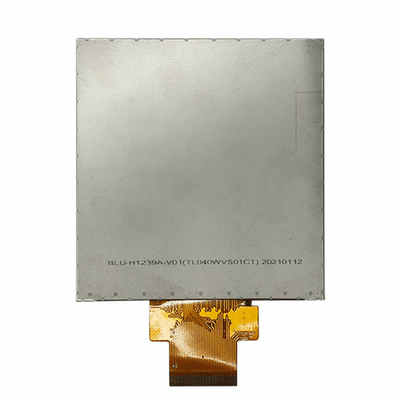

Module d'écran TFT tactile de 4 pouces RGB SPI carré 480X480 TFT IPS LCD
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. est un module d'affichage TFT-LCD IPS carré de 4 pouces; réalisé avec une résolution de 480 x 480 pixels. Le module d'affichage TFT SF-TC400B-8951A-N prend en charge l'interface série RGB SPI,Il est équipé d'un panneau IPS qui a l'avantage d'un angle de vue plus large de gauche:80 / droite:80 / haut:80 / bas:80 degré (typique), rapport de contraste 800: 1 (valeur typique), luminosité 4200 nits (valeur typique), panneau de surface de reflet, rapport d'aspect 1:1.
SF-TC400B-8951A-N affichage LCD pilote intégré IC ST7701S sur le module, la tension d'alimentation de l'interface varie de 2,5 V à 3,6 V, valeur typique 2,8 V.Le module WF40E peut fonctionner à des températures allant de -20°C à +70°C; sa température de stockage varie de -30°C à +80°C.
| Produit: | Affichage TFT carré de 4 pouces | Écran tactile: | Sans contact, (avec CTP en option) |
|---|---|---|---|
| Résolution: | 480*480 | Dimension du verre de couverture: | Personnalisable |
| Direction de la vue: | Tous les angles de vue, IPS | Interface: | Interface RGB+SPI (interface MIPI est facultative) |
| Numéro de broche: | 40 épingles | Connexion: | ZIF |
| La luminance de surface: | 420 Cd/m2 (nits) typique | Durée de vie de la LED: | 40000 heures |
Pourquoi nous choisir?
1- Je ne sais pas.Nous fournissons une solution personnalisée d'affichage LCD
Votre produit a-t-il des exigences d'application spéciales, des spécifications électriques, des spécifications optiques, des caractéristiques tactiles ou des dimensions mécaniques qui nécessitent des écrans personnalisés?SAEF peut répondre à vos exigences LCD personnalisées.
2- Je ne sais pas.Solutions totales pour écran tactile et affichage
Êtes-vous préoccupé par l'assemblage de l'écran tactile et de l'écran d'affichage?SAEF peut fournir des écrans tactiles personnalisés et standard, y compris des solutions multi-touch résistives et capacitives, y compris un service de liaison aérienne et optique..
3- Je ne sais pas.Engagement en faveur de la fiabilité de la qualité
SAEF est qualifié par ISO9001:2015 et ISO14000, répondant à la RoHS, REACH et à d'autres règles environnementales sur les marchés mondiaux.tests de fiabilité et de vieillissement.
4- Je ne sais pas.Fourniture à long terme
Dans des circonstances normales, les produits que nous recommandons peuvent être fournis pendant plus de 5 ans.Nous ferons des plans alternatifs à l'avance pour assurer vos besoins d'approvisionnement à long terme.
Module d'écran TFT tactile de 4 pouces RGB SPI carré 480X480 TFT IPS LCDLe dessin
Définition de la broche:
| Le code PIN n°. | Le symbole | Détails |
| 1 | LED A | Anode à LED |
| 2 | LED K1 | Catode à LED |
| 3 | LEDK2 | Catode à LED |
| 4 | Le GND | Le sol |
| 5 | C.I.V. | L'alimentation électrique |
| 6 | Réinitialiser | Le signal de redémarrage est faible. |
| 7 | N.C. | Aucune connexion |
| 8 | N.C. | Aucune connexion |
| 9 | Le SDA | Signal de données SPI |
| 10 | SCK | Signal de l' horloge de sommeil |
| 11 | CS | Le signal de sélection SPI CHIP |
| 12 | Le PCLK | RGB DOT CLOCK SIGNAL (signal de l'horloge en couleur rouge) |
| 13 | DE | Signal RGB pour les données |
| 14 | VSYNC | Signal de synchronisation RGB |
| 15 | HSYNC | Signal de synchronisation en ligne RGB |
| 16 à 33 | Le nombre d'heures de travail | Signal de données RVB |
| 34 | Le GND | Le sol |
| 35 | TP_INT | Interruption du toucher |
| 36 | TP_SDA | Signal de données touch IIC |
| 37 | TP_SCL | Signal d'horloge au toucher IIC |
| 38 | TP_RESET | Signal de redémarrage au toucher |
| 39 | TP_VCI | L'alimentation électrique par contact |
| 40 | Le GND | Le sol |
Module d'écran TFT tactile de 4 pouces RGB SPI carré 480X480 TFT IPS LCD
Cet LCD est également conçu pour être avec CTP, s'il vous plaît vérifier les photos démontrent ci-dessous, son numéro de pièce est SF-TC400B-8951A-CT
Produits similaires proposés pour votre conception
|
|
Détails | Notre nom de famille |
|
|
écran TFT carré de type 480*480 IPS avec CTP/PCAP (interface RGB+SPI) | Le nombre d'heures d'attente est calculé en fonction de la fréquence d'exposition. |
|
|
|
Le nombre d'heures de travail est déterminé en fonction de l'heure de travail et de l'heure de travail. |
|
|
480*800 type portrait TFT, interface MIPI, avec interface CTP/PCAP (interface RGB+SPI) |
Le nombre d'heures de travail est calculé en fonction de la fréquence de travail. |
|
|
480*800 type portrait TFT LCD, interface SPI+RGB à 3 lignes 24 bits | Le nombre d'heures d'attente est calculé en fonction de la fréquence de l'écoulement. |
