Détails sur le produit:
|
| Produit: | 1TFT de 9 pouces | écran tactile: | Panneau tactile capacitif (CTP) |
|---|---|---|---|
| Résolution: | 170 x 320 | Direction de la vue: | IPS angle de vue complet (80/80/80/80) |
| Interface: | SPI / RVB | Dimension de contour: | 250,8 x 49,72 x 1,43 mm |
| Zones actives: | 420,72 x 22,7 mm | Clé de pilotage: | ST7789V ou équivalent |
| Numéro de broche: | 30 épingles | Connexion: | Plug-in (peut être personnalisé) |
| Luminance extérieure: | 350 cd/m2 (nits) | Durée de vie des LED: | 40, 000 heures |
| Mettre en évidence: | Affichage 170x320 de PCAP TFT,1,9" affichage de PCAP TFT |
||
1Écran tactile de 0,9 pouces, écran LCD TFT de 1,9 pouces
Examen rapide du produit
Taille: écran LCD TFT de 1,9 pouce
Résolution: 170×320 points
¢ Direction de la vue: IPS
¢ Interface: RVB, SPI
Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil.
¢ Conseil de contrôle: non
Lumière (cd/m2): 330
¢ Cadre à travers le trou: Non
Écran tactile: panneau tactile capacitif projeté (PCAP)
Définition
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceCe module est composé d'un module LCD TFT, d'un circuit de pilotage et d'une unité de rétroéclairage.9 ′′ contient 170 ((RGB) x 320 points (170 pixels horizontaux par 320 pixels verticaux). et peut afficher jusqu'à 262k couleur. SF-TC190ASJ-8977A-CT le modèle TFT LCD prend en charge l'interface SPI et RGB; la tension d'alimentation (VCC) du panneau LCD de conduite est de est 2.4V à 3.3V..Il peut être utilisé dans les systèmes embarqués, l'automatisation, le GPS, les équipements médicaux, les appareils industriels, les équipements de sécurité qui nécessitent un affichage TFT de haute qualité et une image colorée.
SF-TC190ASJ-8977A-CT est un TFT de type IPS-LCD avec une luminosité de 330 cd/m2 (valeur typique). la luminosité peut être personnalisée pour atteindre 1000 nits. veuillez contacter nos ventes pour plus de détails.Il peut fonctionner à des températures de -20°C à +70°C; sa température de stockage varie de -30°C à +80°C.
Informations sur la production
| Produit: | 1.9 pouces TFT |
| Résolution: | 170 x 320 |
| Interface: | SPI / RVB |
| Écran tactile: | Panneau tactile capacitif (CTP) |
| Direction de la vue: | IPS Full Viewing Angle ((80/80/80/80)) Le point de vue de l'appareil |
| Dimension du contour: | 250,8 x 49,72 x 1,43 mm |
| Zone active: | 420,72 x 22,7 mm |
| Numéro de broche: | 30 épingles |
| La luminance de surface: | 350 Cd/m2 (nits) |
| Le pilote IC: | ST7789V ou équivalent |
| Connexion: | Plug-in (peut être personnalisé) |
| Durée de vie de la LED: | 40000 heures |
| Température de fonctionnement: | ¥20°C à +70°C |
| Conformité: | Conforme à la réglementation REACH et RoHS |
1Écran tactile de 0,9 pouces, TFT LCD de 1,9 pouces
Définition de la broche
Pin1 GND Power Ground
L'alimentation en énergie de type pin2 VDD pour analogue, VDD=2,4V~3,3V.
Pin3 IM2 lorsque IM1=0, IM2=0,8080-8bit; lorsque IM1=1, IM2=1,4 lignes de l'I/F série SPI.
Nom de la marque
Ce signal réinitialisera l'appareil et doit être appliqué pour initialiser correctement la puce.
Pin6 CS Pin de sélection de puce; activation basse, désactivation élevée.
Pin7 D/C ((SPI-SCL) Lorsqu'il est connecté à un microprocesseur de la série 8080, cette broche reçoit la broche de sélection des données/commandes.
Pin8 WR ((SPI-RS) Lorsqu'il est connecté à un microprocesseur de la série 8080, ce pin reçoit le signal d'écriture.
Pin9 RDLors de la connexion à un microprocesseur de la série 8080, ce pin reçoit le signal de lecture.L'opération de lecture est initiée lorsque ce pin est tiré vers le bas et que la puce est sélectionnée.Lorsque l'interface série est sélectionnée,Cette broche doit être connectée au sol.
Les données sont fixées sur la marge montante du signal SCL.
Pin11-Pin18 D0-D7 MCU bus de données parallèle d'interface.
Pin19 NC Pas de connexion
Pin20 LEDA Anode à LED
Pin21 LEDK1 cathode à LED
Le produit doit être soumis à un contrôle d'approvisionnement.
Pin23 LEDK3 cathode à LED
Catode à LED Pin24 LEDK4
Pin25 GND Power Ground est un réseau électrique.
Pin26 TP_RST Réinitialisation du système du panneau tactile; si aucun n'est utilisé, laisser cette broche ouverte.
Pin27 TP_SCL Signal d'horloge I2C du panneau tactile; s'il n'est pas utilisé, laissez cette épingle ouverte.
Pin28 TP_SDA Signal de données I2C du panneau tactile; s'il n'est pas utilisé, laissez cette broche ouverte.
Pin29 TP_INT Signal d'interruption au processeur principal du panneau tactile; s'il n'est pas utilisé, laisser ce pin ouvrir.
Pin30 GND Power Ground est un réseau électrique.

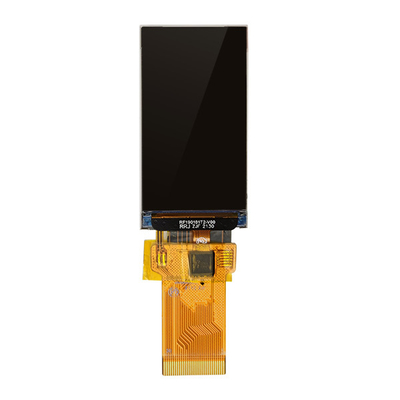

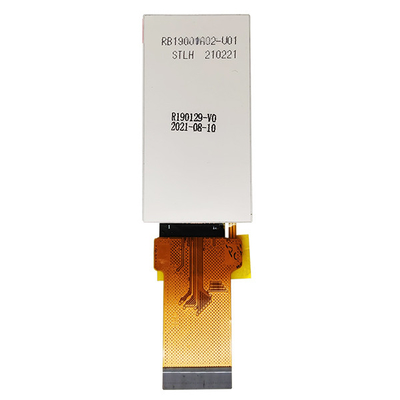

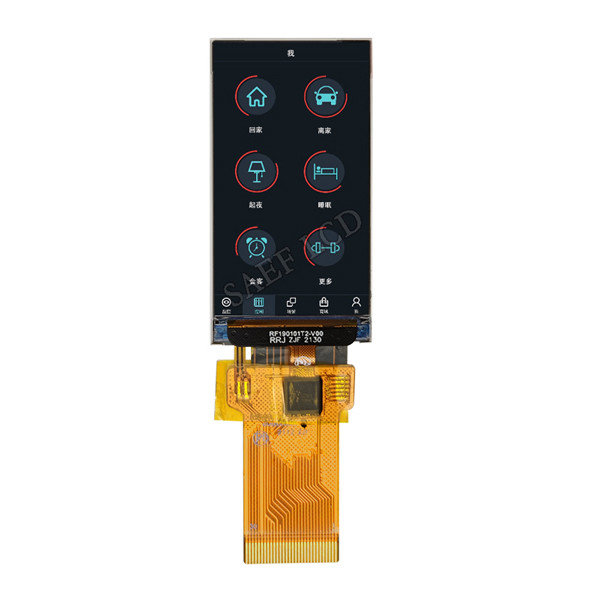

1Écran tactile de 9 pouces, TFT LCD 1,9 pouces, image réelle du produit
