Détails sur le produit:
|
| Produit: | TFT LCD circulaire 4 pouces | Interface: | MIPI (personnalisable) |
|---|---|---|---|
| Écran tactile: | avec la PCT facultative | Direction de visionnement: | IPS (80/80/80/80) |
| Pin Number: | 30 bornes | Taille de module: | 105.3x109.61x2.3 millimètre |
| Secteur actif: | diamètre de 101,92 millimètres | Luminance extérieure: | 500-1000 cd/m2 (lentes) |
| Temp de opération.: | -30℃ à +85℃ | Vie de LED: | 40 000 heures |
| Mettre en évidence: | affichage d'affichage à cristaux liquides de 720x720 Dot Round,Affichage d'affichage à cristaux liquides de rond de TFT,MIPI connectent l'affichage circulaire d'affichage à cristaux liquides |
||
4 pouces autour de TFT LCD, TFT LCD circulaire 4" description de produit
La technologie SF-TO400XC-8996A-N de Saef est un affichage des véhicules à moteur de TFT LCD de catégorie très utilisé pour le tableau de bord de voiture. sa taille diagonale est de 4 pouces avec des pixels de la résolution 720x720 d'affichage. Lui interface de supportsMIPI, et gamme de tension d'alimentation (Vdd) de 2.6V à 3.6V, 2.8V typique.
Le module de SF-TO400XC-8996A-N TFT LCD est mode circulaire avec l'éclat 500-1000 lentes (valeur typique). Le module est également disponible pour PCAP (écran tactile capacitif projeté) facultatif. Il peut fonctionner aux températures à partir de -30℃ à +85℃ ;
| Article d'informations générales | Contenu |
| Taille d'affichage d'affichage à cristaux liquides (diagonale) | 4 pouces autour de TFT |
| Structure de module | Affichage de TFT |
| Type d'affichage d'affichage à cristaux liquides | TFT/TRANSMISSIVE |
| Mode d'affichage d'affichage à cristaux liquides | Normalement noir |
| Direction de visionnement recommandée | IPS tous les angles de visualisation |
| Taille de module (W×H×T) | 105.3x109.61x2.3 millimètre |
| Secteur actif (W×H) | diamètre de 101,92 millimètres |
| Nombre de pixels (résolution) | Pixel 720RGB×720 |
| Type d'interface de module | Interface de MIPI |
| Temp de opération. | -30℃ à +85℃ |
| Luminance extérieure | 1000 cd/m2 |
| Nombres de couleur | 16.7M |
| Type de contre-jour | LED blanche |
Pin Definition
Pin1, LED A ANODE DE LED
Pin2, LED K1 CATHODE DE LED
Pin3, LED K2 CATHODE DE LED
Pin4, VCI Alimentation d'énergie
Pin5, IOVCC Alimentation d'énergie
Pin6, REMISE Signal "Reset", le bas actif
Pin7, TE Effet violent
Pin8, PWM Contrôle PWM de contre-jour d'affichage à cristaux liquides
Pin9, LA terre La terre
Pin10, D0P Paires différentielles de données de MIPI DSI (ruelle 0 de données)
Pin11, D0N Paires différentielles de données de MIPI DSI (ruelle 0 de données)
Pin12, LA terre La terre
Pin13, D1P Paires différentielles de données de MIPI DSI (ruelle de données 1)
Pin14, D1N Paires différentielles de données de MIPI DSI (ruelle de données 1)
Pin15, LA terre La terre
Pin16, CLKP Paires d'horloge différentielle de MIPI DSI
Pin17, CLKN Paires d'horloge différentielle de MIPI DSI
Pin18, LA terre La terre
Pin19, D2P Paires différentielles de données de MIPI DSI (ruelle de données 2)
Pin20, D2N Paires différentielles de données de MIPI DSI (ruelle de données 2)
Pin21, LA terre La terre
Pin22, D3P Paires différentielles de données de MIPI DSI (ruelle de données 3)
Pin23, D3N Paires différentielles de données de MIPI DSI (ruelle de données 3)
Pin24, LA terre La terre
Pin25, TP_INT Interruption de contact
Pin26, TP_SDA Signal de données du contact IIC
Pin27, TP_SCL Signal d'horloge du contact IIC
Pin28, TP_RESET Signal "Reset" de contact
Pin29, TP_VCI Alimentation d'énergie de contact
Pin30, TP_IOVCC Employez 1.8V ou 3.3V, il doit être même avec la tension d'entrée-sortie du contact IIC d'utilisateur
4 pouces autour de TFT LCD, TFT LCD circulaire 4" dessin de produit

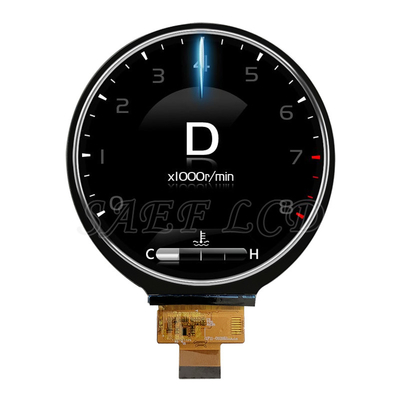

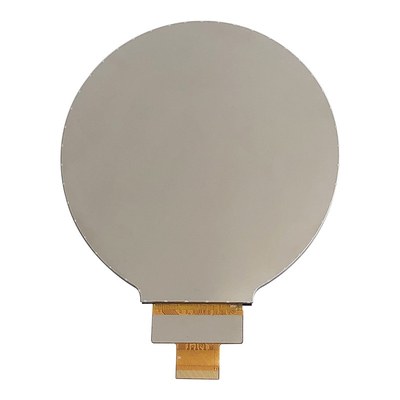

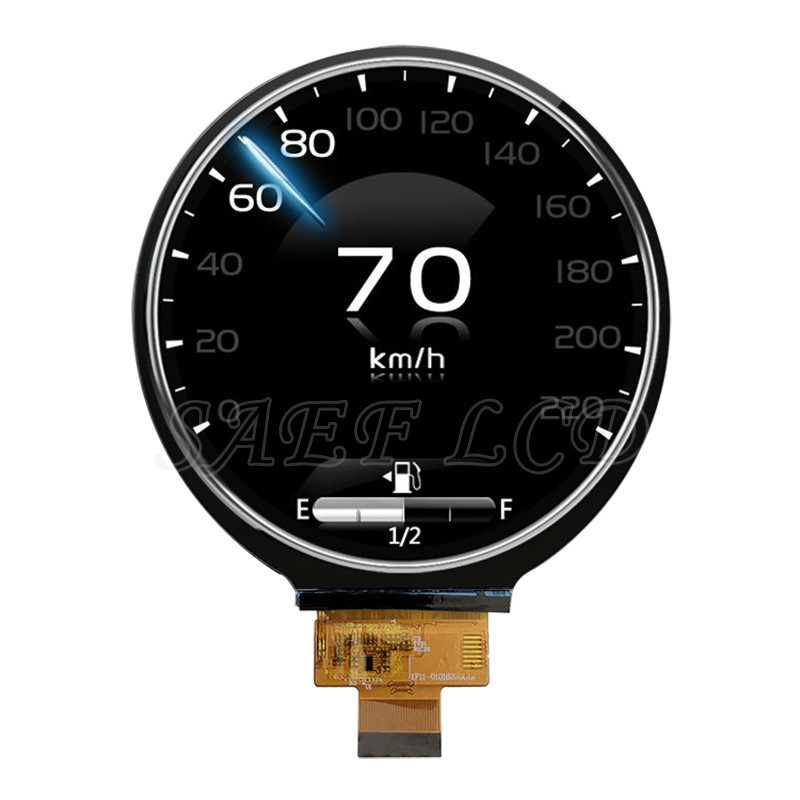

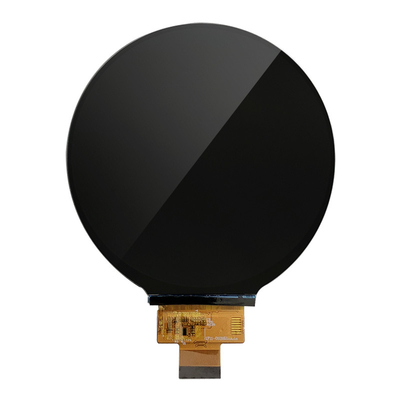

4 pouces autour de TFT LCD, TFT LCD circulaire 4" image de produit
