Détails sur le produit:
|
| Mots-clés: | 10,1 affichage de pouce HDMI | Résolution: | 1280x800 |
|---|---|---|---|
| Interface de PCT: | IIC à USB | Luminance extérieure: | 300 cd/m2 - 1000 cd/m2 |
| Écran tactile: | PCT (écran tactile capacitif) | Direction de visionnement: | IPS tout l'angle de visualisation (80/80/80/80) |
| Vie de LED: | 40 000 heures | Temp de opération.: | – 20℃ à +70℃ |
| Conformité: | PORTÉE et RoHS conformes | Appui: | HDMI, framboise pi, Raspbian, Ubuntu, WIN10 IOT |
| Mettre en évidence: | Affichage de contact d'ISO14000 PCAP,Affichage de contact de la framboise pi PCAP,10 |
||
HDMI affichage de 10,1 pouces, 10,1 affichage de pouce PCAP TFT
SFRA101H-1280800A-CT est une module de commande d'affichage de TFT LCD de 10,1 pouces qui a intégré avec l'écran d'affichage à cristaux liquides, l'écran tactile capacitif et le HDMI conduisant le conseil. Il présente parfaitement au HDMI la sortie de signal numérique du PC sur l'affichage de l'affichage à cristaux liquides 1280*800.
le soutiennent HDMI 1,3, HDMI 1,4, HDCP1.4, les normes HDCP2.2.
les sources du HDMI sont compatibles avec de mini PCs de courant principal tels que la framboise pi, le noir de BB, et la banane pi.
le CONTACT de est I2C à USB, aucun besoin d'installer un conducteur.

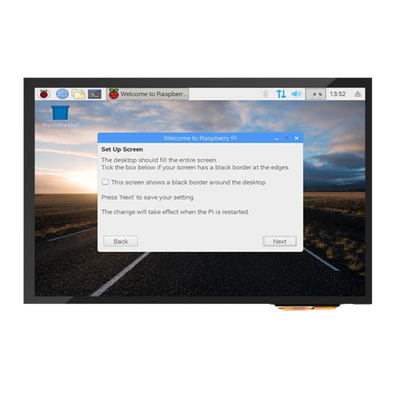

le la conception est principalement employé sur l'affichage de la framboise pi de la framboise pi, et peut également être employé pour d'autres dispositifs industriels de contact de petit écran de contrôle de HDMI. Quand utilisé comme affichage de la framboise pi, il soutient Raspbian, Ubuntu, WIN10 IOT et d'autres systèmes, simple-contact, et quand utilisé comme moniteur d'ordinateur, il soutient Windows 7/8/10, contact de cinq points, sans commande.
Caractéristiques du produit :
| Version : | 1 | ||
|
Signal soutenu
|
HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| CONTACT | Norme d'USB | ||
| VGA | Pas appui | ||

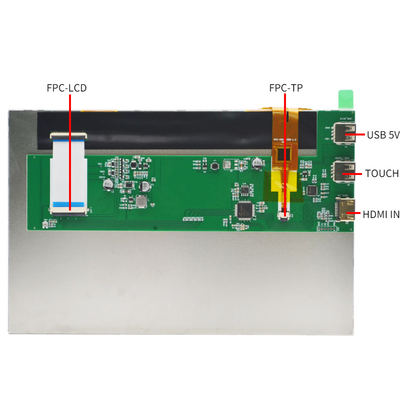

| Interface de conseil principal |
entrée
|
HDMI | Un 贴片 du 贴片母座 19Pin du 型 HDMI (卧式) dactylographient à une correction de HDMI la base femelle 19 Pin Patch (horizontal) |
| USB | Infini droit bas femelle de pied de 90 degrés d'AF de prise d'USB de 度直脚无边 du 母座 90 d'AF de 插座 d'USB (卧式) (horizontal) | ||
| Cric d'écouteur | Pas appui | ||
| Interface d'écran tactile | Goupilles 6P faites sur commande | 后锁 de FPC-0.5-6PIN (卧式) FPC-0.5-6 PIN Rear Lock (horizontal) | |
| Interface d'affichage à cristaux liquides | LVDS standard 40P | 后锁 de FPC-0.5-40PIN (卧式), serrure d'arrière de FPC-0.5-40PIN (horizontale)) | |
| Interface d'écran tactile | I2C à USB | Commande d'USB libre | 度直脚无边 du 母座 90 d'AF de 插座 d'USB (卧式), infini droit bas femelle de pied de 90 degrés d'AF de prise d'USB (horizontal) |
| Puissance | Puissance d'entrée | 输入 5V (+/-0.5V), entrée 5V (+/-0.5V) d'USB d'USB | |
| Tension d'écran d'entraînement | 3.3V | ||
| Opération de puissance | Puissance-sur de mise sous tension l'affichage | ||
| Consommation d'alimentation générale de carte mère | <0.25W | ||
| Menu d'OSD | Pas appui | ||
| Pas appui | |||
| Pas appui | |||

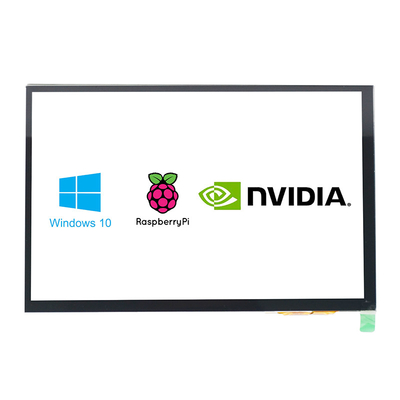

HDMI affichage de 10,1 pouces, 10,1 image de produit d'affichage de pouce PCAP TFT
HDMI affichage de 10,1 pouces, 10,1 point culminant de produit d'affichage de pouce PCAP TFT
| Mots-clés : | 10,1 affichage de pouce HDMI | Résolution : | 1280x800 |
|---|---|---|---|
| Interface de PCT : | IIC à USB | Luminance extérieure : | 300 Cd/m2 - 1000 Cd/m2 |
| Écran tactile : | PCT (écran tactile capacitif) | Direction de visionnement : | IPS tout l'angle de visualisation (80/80/80/80) |
| Vie de LED : | 40 000 heures | Temp de opération. : | – 20℃ à +70℃ |
| Conformité : | PORTÉE et RoHS conformes | Appui : | HDMI, framboise pi, Raspbian, Ubuntu, WIN10 IOT |

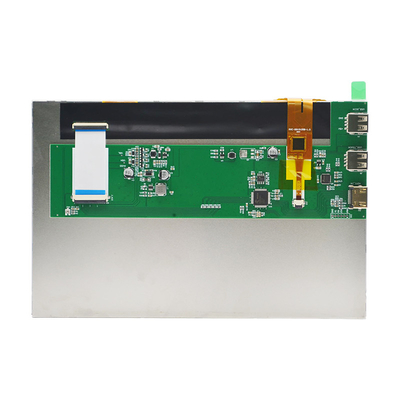

◆La carte PCB de tableau de commande a rapporté des dimensions et des caractéristiques.
1, épaisseur de carte PCB + hauteur maximum du plus haut ≤7.8mm composant
2, carte PCB length=216mm
3, carte PCB width=80mm
4, carte PCB thickness=1.6mm
◆Caractéristiques de trou de vis : Des trous de vis ne sont pas conçus, ne voient pas le diagramme structurel
◆Dimension de module d'affichage sans conduire le conseil : (L*W*H)
120.7*76.3*2.8mm sans contact,
120.7*76.3*4.7mm sans contact de PCAP.
