Détails sur le produit:
|
| Mots-clés: | Affichage de HDMI 15,6 pouces | Résolution: | 1920*1080 |
|---|---|---|---|
| Interface de PCT: | IIC à USB | Luminance extérieure: | 300 cd/m2 - 1000 cd/m2 |
| Écran tactile: | Écran tactile capacitif | Direction de visionnement: | IPS tous les angles de visualisation (85/85/85/85) |
| Vie de LED: | 40 000 heures | Temp de opération.: | – 20℃ à +70℃ |
| Conformité: | PORTÉE et RoHS conformes | Appui: | Framboise pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Mettre en évidence: | module de commande de l'affichage 300cd/m2,module de commande de l'affichage 1920x1080,module de 1000cd/m2 TFT LCD |
||
HDMI affichage de 15,6 pouces, affichage à cristaux liquides de contact de la framboise pi 15,6 »
SFHDMI156H-19201080A-CT est une module de commande d'affichage de TFT LCD de 15,6 pouces qui a intégré avec l'écran d'affichage à cristaux liquides, écran tactile capacitif et conseil d'entraînement. Le conseil conduisant est pour un affichage de FHD avec la fonction intégrée de TYPE-C, la résolution maximum est 2560X1440 @60HZ.
* sortie de signal d'interface d'écran d'informatique de soutien.
* un grand choix de langues d'OSD à choisir de.
* le logiciel sur la carte mère soutient les mises à jour en ligne.
* écran tactile capacitif de soutien.
* les appuis HDMI bidirectionnel 1,4, HDCP soutient la version 2,0.
* la fonction de HUB d'USB de soutien, les deux ports USB2.0 externes, peut être employée pour la connexion de souris et de clavier.
* soutient le protocole bidirectionnel d'alimentation d'énergie de palladium.
* sortie d'amplificateur de puissance de soutien 1.5W*2
* le port de TYPEC soutient le mode de DisplayPort alt
Caractéristiques du produit :
|
Entrée-vidéo |
HDMI |
1080p | ||
| Version de HDCP | 2,0 | |||
|
TYPE-C |
1080p | |||
| Gestion de palladium | ||||
| HUB USB2.0 | ||||
| Alimentation d'énergie fonctionnante | C.C 5~20V | |||
| Consommation d'alimentation générale | <0.25W | |||
|
Affichage d'affichage à cristaux liquides |
Affichage | TFT LCD | ||
| Interface d'écran | Informatique | |||
| Résolution maximum | 2560* 1440@60HZ | |||
| Tension d'opération | 3.3V (R33), 5V (R5) | |||
| Sortie d'écouteur | >150MW (32Ω/0dB 信号) | |||
| Sortie de haut-parleur | 2X1.5W THD+N<10%@1KHZ | |||
| LED | Méthode de ajustement légère | PWM | ||
| Clavier | PUISSANCE, KEY1, KEY2, AUTOMOBILE, MENU, facultatif | |||
| Langue d'OSD | Chinois/anglais/allemand/coréen/français/espagnol/japonais et d'autres | |||
HDMI affichage de 15,6 pouces, image de produit d'affichage à cristaux liquides de contact de la framboise pi 15,6 »

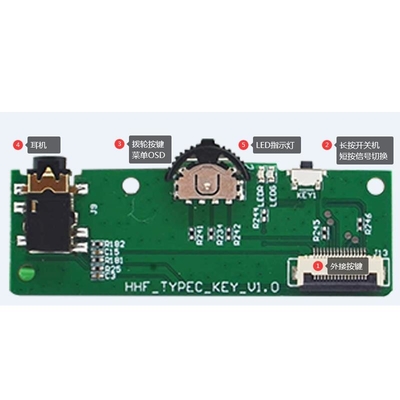

(1) longue presse du contrôle externe (2) à s'allumer, presse courte pour commuter le signal
(3) indicateurs de l'écouteur du menu de bouton de cadran OSD (4) (5) LED

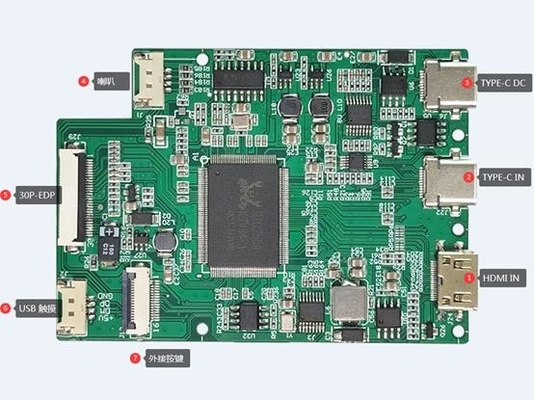

(1) HDMI dans (2) le type-c dans (3) le type-c haut-parleur de C.C (4)
(5) 30pin contrôle externe de l'écran tactile d'informatique (6) USB (7)
HDMI Pin Definition :
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 a protégé le 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 a protégé le 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 a protégé le 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | DONNÉES CLOCK+ DE T.M.D.S |
| 11 | Les DONNÉES de T.M.D.S SYNCHRONISENT le 屏蔽 protégé |
| 12 | HORLOGE DE DONNÉES DE T.M.D.S |
| 13 |
CCE (contrôle d'électronique grand public, électronique facultatif 可选择的电子消费控制器 de contrôleur du consommateur) |
| 14 | Réservé (dans le câble mais le N.C. sur le dispositif) |
| 15 | Câble coaxial (horloge de DDC) |
| 16 | SDA (données de DDC) |
| 17 | DDC/CEC Ground |
| 18 | puissance de +5V |
| 19 | 热插拔探测线 Chaud-permutable de fils de sonde |
Interface d'entrée d'USB TYPE-C
| Pin | Définition | Description |
| 1 | TYPEC-DTE | le 连接侦测口 relient le port de détection |
| 2 |
TX P1 _ |
interface de signal de données de 数据信号接口 |
| 3 |
TX N1 _ |
interface de signal de données de 数据信号接口 |
| 4 | VBUS | sortie d'alimentation d'énergie de 电源输出口 |
| 5 | TYPEC-CC1 | ports en avant et inverses de 正反接侦测口 de détection |
| 6 | TYPEC-DP | interface de signal de données de 数据信号接口 |
| 7 | TYPEC-DM | interface de signal de données de 数据信号接口 |
| 8 | TYPEC-BU1 | interface de signal auxiliaire de données de 辅助数据信号接口 |
| 9 | VBUS | sortie d'alimentation d'énergie de 电源输出口 |
| 10 |
N2 DE RX _ |
interface de signal de données de 数据信号接口 |
| 11 |
RX P2 _ |
interface de signal de données de 数据信号接口 |
| 12 | LA terre | le 接地 se relient pour rectifier |
| 13 | LA terre | le 接地 se relient pour rectifier |
| 14 |
TX P2 _ |
interface de signal de données de 数据信号接口 |
| 15 |
N2 DE TX _ |
interface de signal de données de 数据信号接口 |
| 16 | VBUS | sortie d'alimentation d'énergie de 电源输出口 |
| 17 | TYPEC-CC2 | ports en avant et inverses de 正反接侦测口 de détection |
| 18 | TYPEC-DP | interface de signal de données de 数据信号接口 |
| 19 | TYPEC-DM | interface de signal de données de 数据信号接口 |
| 20 | VBUS | sortie d'alimentation d'énergie de 电源输出口 |
| 21 | TYPEC-BU2 | interface de signal auxiliaire de données de 辅助数据信号接口 |
| 22 |
RX N1 _ |
interface de signal de données de 数据信号接口 |
| 23 |
RX P1 _ |
interface de signal de données de 数据信号接口 |
| 24 | LA terre | le 接地 se relient pour rectifier |
