Détails sur le produit:
|
| Mots-clés: | 7" affichage de HDMI | Résolution: | pixels 800x480 |
|---|---|---|---|
| Appui: | HDMI1.3、 HDCP2.2 DU、 HDCP1.4 DU、 HDMI1.4 | Compatible avec: | Banane pi de、 de noir de BB de、 de la framboise pi |
| Interface de PCT: | USB à IIC | Luminance extérieure: | 300 cd/m2 - 1000 cd/m2 |
| Écran tactile: | PCT (écran tactile capacitif) | Vie de LED: | 40 000 heures |
| Temp de opération.: | – 20℃ à +70℃ | Conformité: | PORTÉE et RoHS conformes |
| Mettre en évidence: | Affichage de la framboise Pi4 TFT LCD,Affichage d'ISO9001 TFT LCD,affichage de 800x480 Dots Industrial TFT |
||
HDMI affichage de 7 pouces, 7 affichage de pouce PCAP TFT
SFRA700H-800480ACT-01 est un module de HDMI TFT LCD qui a intégré TFT LCD, contact de PCAP et conseil d'entraînement.
1- Le module présente parfaitement au HDMI la sortie de signal numérique du PC sur l'écran de l'affichage à cristaux liquides 800*480.
2- Appui HDMI 1,3, HDMI 1,4, HDCP 1,4, normes de HDCP 2,2. La source de signal de HDMI est compatible avec de mini PCs de courant principal tels que la framboise pi, le noir de BB, la banane pi, etc.
3- Le CONTACT est d'USB à I2C, aucun besoin d'installer des conducteurs.
4- La conception est principalement employée sur l'affichage de la framboise pi, et elle peut également être employée sur d'autres dispositifs industriels de contact de petit écran de contrôle de HDMI. Quand utilisé comme affichage de la framboise pi, elle soutient Raspbian, Ubuntu, WIN10 IOT et d'autres systèmes, simple-contact.
5- quand utilisé comme affichage d'ordinateur, il soutient Windows 7/8/10, contact de cinq points, sans conducteur.
| Version | 01 | ||
| Signal soutenu | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| CONTACT | Norme d'USB | ||
| VGA | Pas appui | ||
| Interface sur le mainboard | entrée | HDMI | Un type correction 19Pin femelle de correction de HDMI (horizontale) |
| USB | B femelle MICRO 5.9MM de 5P USB (horizontal) | ||
| Interface d'écouteur | OR | ||
| Interface de contact | goupille 6 | FPC-0.5-6PIN (horizontal) | |
| Interface d'affichage | Goupille de RVB 50 | FPC-0.5-50PIN (horizontal) | |
| Audio | Sortie audio | 8Ω1.5W | Siège femelle ultra-mince de 4PIN-1.25 H1.8 (horizontal) |
| Alimentation d'énergie | Puissance fournie | Entrée 5V (+/-0.5V) d'USB | |
| Affichage VOP | 3.3V | ||
| Opération de puissance | De mise sous tension affichage | ||
| Consommation d'alimentation générale de Mainboard | <0.25W | ||
| Menu d'OSD | Menu (réservation) | Éclat, contraste, correction automatique, phase, horloge, position de champ, arrangement de fonction, remise, etc. | |
| Langue (réservation) | Chinois, anglais, français, allemand, italien, espagnol, russe, Coréen, Japonais, etc. | ||
| bouton (réservé) | PUISSANCE, MENU, VERS LE BAS, SORTIE | ||

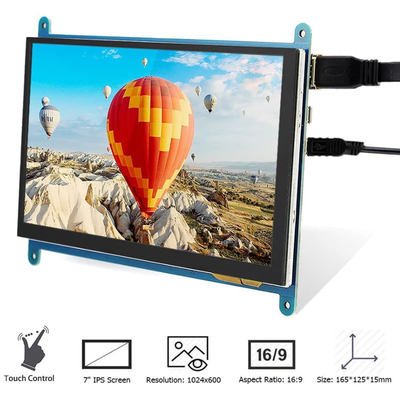

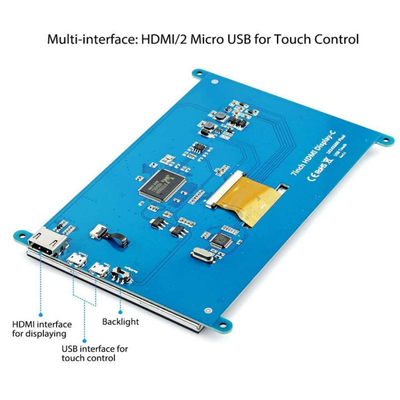

HDMI affichage de 7 pouces, 7 image de produit d'affichage de pouce PCAP TFT
Définition de goupille d'interface de HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 a protégé |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 a protégé |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 a protégé |
| 9 | T.M.D.S DATA0- |
| 10 | DONNÉES CLOCK+ DE T.M.D.S |
| 11 | L'HORLOGE de DONNÉES de T.M.D.S a protégé |
| 12 | HORLOGE DE DONNÉES DE T.M.D.S |
| 13 | CCE (contrôle d'électronique grand public facultatif) |
| 14 | Réservé (dans le câble mais le N.C. sur le dispositif) |
| 15 | CÂBLE COAXIAL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (alimentation d'énergie) |
| 19 | Câble chaud de sonde d'échange |
Définition de goupille d'USB (5V)
| 1 | VCC |
| 2 | OR |
| 3 | OR |
| 4 | OR |
| 5 | LA terre |
Définition de Pin d'USB TP
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | OR |
| 5 | LA terre |
Interface Pin Definition de haut-parleur
| 1 | ROUT+ |
| 2 | DÉROUTE |
| 3 | rustre |
| 4 | LOUT+ |
6, définition de goupille d'affichage à cristaux liquides
| 1 |
VLED+
|
Puissance pour le contre-jour de LED (anode)
|
| 2 |
VLED+
|
Puissance pour le contre-jour de LED (anode)
|
| 3 |
VLED-
|
Puissance pour le contre-jour de LED (cathode)
|
| 4 |
VLED-
|
Puissance pour le contre-jour de LED (cathode)
|
| 5 |
LA terre
|
Au sol de puissance
|
| 6 |
VCOM
|
Tension commune
|
| 7 |
DVDD
|
Puissance pour le circuit de Digital
|
| 8 |
MODE
|
Mode de DE/SYNCHRONIZATION choisi
|
| 9 |
De
|
L'entrée de données permettent
|
| 10 |
CONTRE
|
Entrée de synchronisation verticale
|
| 11 |
HS
|
Entrée de synchronisation horizontale
|
| 12 |
B7
|
Données bleues (MSB)
|
| 13 |
B6
|
Données bleues
|
| 14 |
B5
|
Données bleues
|
| 15 |
B4
|
Données bleues
|
| 16 |
B3
|
Données bleues
|
| 17 |
B2
|
Données bleues
|
| 18 |
B1
|
Données bleues
|
| 19 |
B0
|
Données bleues (LSB)
|
| 20 |
G7
|
Données vertes (MSB)
|
| 21 |
G6
|
Données vertes
|
| 22 |
G5
|
Données vertes
|
| 23 |
G4
|
Données vertes
|
| 24 |
G3
|
Données vertes
|
| 25 |
G2
|
Données vertes
|
| 26 |
G1
|
Données vertes
|
| 27 |
G0
|
Données vertes (LSB)
|
| 28 |
R7
|
Données rouges (MSB)
|
| 29 |
R6
|
Données rouges
|
| 30 |
R5
|
Données rouges
|
| 31 |
R4
|
Données rouges
|
| 32 |
R3
|
Données rouges
|
| 33 |
R2
|
Données rouges
|
| 34 |
R1
|
Données rouges
|
| 35 |
R0
|
Données rouges (LSB) |
| 36 |
LA terre
|
Au sol de puissance
|
| 37 |
DCLK
|
Horloge témoin
|
| 38 |
LA terre
|
Au sol de puissance
|
| 39 |
L/R
|
Sélection gauche/bonne
|
| 40 |
U/D
|
Sélection haut/bas
|
| 41 |
VGH
|
Porte SUR la tension
|
| 42 |
VGL
|
Porte OUTRE de tension
|
| 43 |
AVDD
|
Puissance pour le circuit analogue
|
| 44 |
REMISE
|
Goupille remise à zéro globale.
|
| 45 |
OR
|
Aucune connexion
|
| 46 |
VCOM
|
Tension commune
|
| 47 |
DITHB
|
Fonction hésitante
|
| 48 |
LA terre
|
Au sol de puissance
|
| 49 |
OR
|
Aucune connexion
|
| 50 |
OR
|
Aucune connexion
|
Écran tactile Pin Definition
| 1 | VDD | |
| 2 | LA terre | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
Conditions pour l'usage
Afin d'assurer l'utilisation normale de ce produit et empêcher des accidents tels que la décharge électrique ou le feu, satisfaire la lecture et comprendre tous les conditions et modes opératoires avant d'employer ce produit. On observe strictement les exigences suivantes :
1. L'approvisionnement d'alimentation CC exigé par ce produit est produit par l'adaptateur de puissance d'AC/DC, et l'adaptateur de puissance d'AC/DC devrait être gardé à partir de la source de chaleur et être placé dans un endroit bien-aéré.
2. la prise de courant alternatif et corde du courant alternatif devraient prêter l'attention à bon fondre et peuvent résister à une demande actuelle suffisante.
3. La tension d'entrée de l'approvisionnement d'alimentation CC exigé par ce produit est +5V, l'erreur n'est pas plus grande que +/-0.5V, et le courant est déterminé selon l'écran choisi de LED et la puissance de la machine entière.
4. l'attention de salaire à la bonne ventilation et à la dissipation thermique, ne placent pas dans une coquille ou une boîte non-thermique fermée, et ne laissent pas la lumière du soleil directe ou d'autres sources de chaleur font cuire au four.
5. attention de salaire pour éviter l'humidité excessive et la poussière excessive, afin d'éviter la corrosion de circuit causant l'échec.
6. En se réunissant, prêtez l'attention pour réserver un certain espace pour fournir la convection d'air sur la surface de conseil pour absorber la chaleur, et empêchez les conducteurs électriques (tels que les plats fixes de fer tels que des panneaux d'entraînement et les plats à haute tension) et les composants sur le conseil des courts-circuits entrants en contact.
7. attention de salaire pour empêcher le plat d'entraînement de se plier et de déformer dû à la pression supplémentaire.
8. En se réunissant, prêtez l'attention à la connexion électrique correcte du panneau d'entraînement, écran de LED, panneau de bouton et d'autres composants, choisissent la tension locale d'écran correct de LED (si basse montrera anormal, trop haut peut griller l'écran de LED), vérifient qu'il est correct avant de mettre sous tension.
9. Le programme sur la carte de puissance devrait assortir l'écran correspondant de LED.
10. attention de salaire à la protection électrostatique en rassemblant le conseil, et prêter l'attention pour éviter le court-circuit et l'électricité statique sur la main pour endommager le conseil.
11. Toutes les interfaces d'entrée et sortie doivent être actionnées dans le cas de la panne de courant (prise et débrancher des connecteurs).
12. Ce produit convient au ménage commercial général d'utiliser-et, la température ambiante : -10~+40°C, hygrométrie : ≤80%.
13. Débranchez la puissance si non utilisable pendant longtemps.
