Détails sur le produit:
|
| Mots-clés: | 4,3" affichage de DSI HDMI | Résolution: | pixels 480*800 |
|---|---|---|---|
| Appui: | HDMI1.3、 HDCP2.2 DU、 HDCP1.4 DU、 HDMI1.4 | Compatible avec: | Noir de BB de、 de la framboise pi de la banane pi |
| Interface de PCT: | USB à IIC | Luminance extérieure: | 300 cd/m2 |
| Écran tactile: | PCAP | Vie de LED: | 40 000 heures |
| Temp de opération.: | – 20℃ à +70℃ | Conformité: | PORTÉE et RoHS conformes |
| Mettre en évidence: | 800x480 affichage de la framboise pi 4 Dsi,Affichage de la framboise pi 4 Dsi de HDMI,4 |
||
caractéristiques du produit d'affichage du portrait HDMI de 4,3 pouces
SFHDMI430H-800480A-CT est une nouvelle (écran d'affichage à cristaux liquides, écran tactile, carte de puissance) nouvelle module de commande intégrée intégrée d'affichage d'affichage à cristaux liquides. Il présente parfaitement au HDMI la sortie de signal numérique du PC sur l'affichage de l'affichage à cristaux liquides 480*800.
1. Appuis HDMI 1,3, HDMI 1,4, HDCP 1,4, normes de HDCP 2,2.
2. les sources de HDMI sont compatibles avec de mini PCs de courant principal tels que la framboise pi, le noir de BB, et la banane pi.
3. le CONTACT est USB à I2C, aucun conducteur que l'installation est exigée.
4. La conception est principalement employée sur l'affichage de la framboise pi de la framboise pi, et peut également être employée pour d'autres dispositifs industriels de contact de petit écran de contrôle de HDMI.
5. Quand utilisé comme affichage de la framboise pi, il soutient Raspbian, Ubuntu, WIN10 IOT et d'autres systèmes, simple-contact, et quand utilisé comme moniteur d'ordinateur, il soutient Windows 7/8/10, contact de cinq points, sans commande.
| Mots-clés : | 4,3" affichage de DSI HDMI | Résolution : | Pixels 480*800 |
|---|---|---|---|
| Appui : | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Compatible avec : | Framboise pi, noir de la banane pi de BB |
| Interface de PCT : | USB à IIC | Luminance extérieure : | 300 Cd/m2 |
| Écran tactile : | PCAP | Vie de LED : | 40 000 heures |
| Temp de opération. : | – 20℃ à +70℃ | Conformité : | PORTÉE et RoHS conformes |

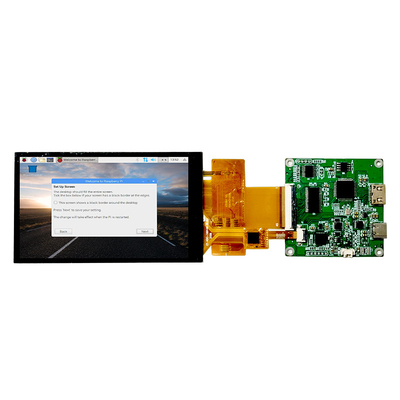

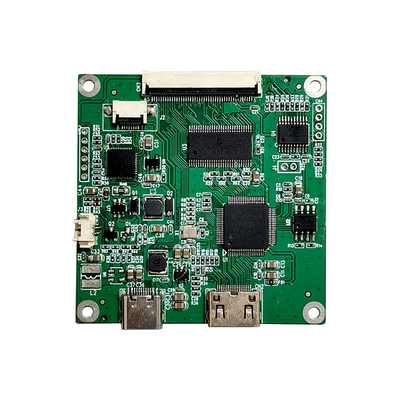

4,3 image de produit d'affichage du portrait HDMI de pouce
HDMI Pin Definition :
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 a protégé le 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 a protégé le 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 a protégé le 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | DONNÉES CLOCK+ DE T.M.D.S |
| 11 | Les DONNÉES de T.M.D.S SYNCHRONISENT le 屏蔽 protégé |
| 12 | HORLOGE DE DONNÉES DE T.M.D.S |
| 13 |
CCE (contrôle d'électronique grand public, électronique facultatif 可选择的电子消费控制器 de contrôleur du consommateur) |
| 14 | Réservé (dans le câble mais le N.C. sur le dispositif) |
| 15 | Câble coaxial (horloge de DDC) |
| 16 | SDA (données de DDC) |
| 17 | DDC/CEC Ground |
| 18 | puissance de +5V |
| 19 | 热插拔探测线 Chaud-permutable de fils de sonde |
USB 5V Pin Definition :
| 1 | VCC |
| 2 | OR |
| 3 | OR |
| 4 | OR |
| 5 | LA terre |
USB TP Pin Definition :
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | OR |
| 5 | LA terre |
Conditions pour l'usage
Afin d'assurer l'utilisation normale de ce produit et empêcher des accidents tels que la décharge électrique ou le feu, satisfaire la lecture et comprendre tous les conditions et modes opératoires avant d'employer ce produit. On observe strictement les exigences suivantes :
1. L'approvisionnement d'alimentation CC exigé par ce produit est produit par l'adaptateur de puissance d'AC/DC, et l'adaptateur de puissance d'AC/DC devrait être gardé à partir de la source de chaleur et être placé dans un endroit bien-aéré.
2. la prise de courant alternatif et corde du courant alternatif devraient prêter l'attention à bon fondre et peuvent résister à une demande actuelle suffisante.
3. La tension d'entrée de l'approvisionnement d'alimentation CC exigé par ce produit est +5V, l'erreur n'est pas plus grande que +/-0.5V, et le courant est déterminé selon l'écran choisi de LED et la puissance de la machine entière.
4. l'attention de salaire à la bonne ventilation et à la dissipation thermique, ne placent pas dans une coquille ou une boîte non-thermique fermée, et ne laissent pas la lumière du soleil directe ou d'autres sources de chaleur font cuire au four.
5. attention de salaire pour éviter l'humidité excessive et la poussière excessive, afin d'éviter la corrosion de circuit causant l'échec.
6. En se réunissant, prêtez l'attention pour réserver un certain espace pour fournir la convection d'air sur la surface de conseil pour absorber la chaleur, et empêchez les conducteurs électriques (tels que les plats fixes de fer tels que des panneaux d'entraînement et les plats à haute tension) et les composants sur le conseil des courts-circuits entrants en contact.
7. attention de salaire pour empêcher le plat d'entraînement de se plier et de déformer dû à la pression supplémentaire.
8. En se réunissant, prêtez l'attention à la connexion électrique correcte du panneau d'entraînement, écran de LED, panneau de bouton et d'autres composants, choisissent la tension locale d'écran correct de LED (si basse montrera anormal, trop haut peut griller l'écran de LED), vérifient qu'il est correct avant de mettre sous tension.
9. Le programme sur la carte de puissance devrait assortir l'écran correspondant de LED.
10. attention de salaire à la protection électrostatique en rassemblant le conseil, et prêter l'attention pour éviter le court-circuit et l'électricité statique sur la main pour endommager le conseil.
11. Toutes les interfaces d'entrée et sortie doivent être actionnées dans le cas de la panne de courant (prise et débrancher des connecteurs).
12. Ce produit convient au ménage commercial général d'utiliser-et, la température ambiante : -10~+40°C, hygrométrie : ≤80%.
13. Débranchez la puissance si non utilisable pendant longtemps.
