Détails sur le produit:
|
| Produit: | 3.12 pouces OLED passif | Résolution: | Résolution 256x64 pixels |
|---|---|---|---|
| Interface: | Parallèle, SPI facultatif | Afficher la couleur: | Blanc, jaune |
| Optique: | Tous les angles de visualisation | Mode d'affichage: | Matrix passif |
| Le contour de Dim.: | 88,00 (w) x27.80 (h) | Le système d'exploitation du pilote: | SSD1322 |
| Zones actives: | 76,78 (w) X 19,18 (h) | La hauteur des pixels: | 00,30 (W) x 0,30 (H) |
| température de fonctionnement: | -40°C à +80°C | Température de stockage.: | -40°C à +85°C |
| Voltage d'alimentation: | 2.4 à 3,5 V | Numéro de broche: | 30 épingles |
| Type d'emballage IC: | COF | Type de connexion du module: | Connexion embrochable |
| Le devoir: | Le décès d'un enfant | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3Module d'affichage OLED,Module d'affichage OLED 256*64 points,Module d'affichage OLED parallèle |
||
Le produit doit être présenté sous forme d'une couche d'huile de lin.3Module d'affichage OLED de 256*64 points avec interface SPI/parallèle/I2CDescription de l'écran
Les diodes électroluminescentes organiques (OLED) sont une technologie de nouvelle génération qui permet des images plus lumineuses, plus claires et des réponses plus agiles.L'affichage OLED du modèle UG-5664ASWEF01 de 12 pouces est constitué de 256 x 64 points individuels rmonochromeCe module OLED est léger, faible consommation d'énergie, de petite taille et dispose de différentes options d'interface; Il s'agit de l'interface SPI, parallèle et I2C par défaut.
Les dimensions de la zone active sont de 3,12 pouces en diagonale, les dimensions du module sont de 88,00 (W) x 27,80 (H) mm et les dimensions de la zone active sont de 76,78 (W) x 19,18 (H) mm.L'écran OLED de 12 pouces possède un circuit intégré SSD1322 et un rapport de contraste élevé de 20,000:1. La tension d'alimentation logique est de 2,4 V à 2,6 V, avec une valeur typique de 2,5 V. Elle est idéale pour des applications telles que l'équipement médical, les systèmes de point de vente, les produits de rechange, les applications domestiques,instruments industriels, l'automatisation, les systèmes d'affichage audiovisuel, les appareils de soins personnels, les articles ménagers, les écrans automobiles, les écrans dynamiques d'information, et plus encore.
Caractéristiques
Cet écran OLED de 3,12 pouces a un temps de réponse plus rapide de "10 microsecondes à +25 °C".
Ce produit OLED de 3,12 pouces 256x64 a un angle de vision infini "jusqu'à 175 degrés".
Ce produit OLED SPI parallèle de 3,12 pouces présente une épaisseur très fine.
Ce produit OLED blanc / jaune de 3,12 pouces n'a pas besoin d'être rétroéclairé lors de l'affichage et il s'illumine lui-même.
Ce produit mono OLED de 3,12 pouces a une luminosité élevée et ce produit a un rapport de contraste allant jusqu'à 2000:1.
Ce produit 3.12 OLED 256x64 a une plage de température de fonctionnement ultra large "-40 °C ~ 85 °C".
Ce produit OLED SPI de 3,12 pouces a une consommation d'énergie plus faible, ce qui réduit les émissions de CO2.
| Produit: | 3.12 pouces OLED passif |
| Résolution: | Résolution 256x64 pixels |
| Interface: | Parallèle, SPI Facultatif |
| Mode d' affichage: | Matrice passive |
| Couleur d'affichage: | Blanc, jaune |
| Optique: | Tous les angles |
| Zone active: | 76.78 (W) x 19.18 (H) |
| Le contour de Dim.: | 88.00 (W) X27.80 (H) |
| La hauteur des pixels: | 0.30 (W) x 0,30 (H) |
| Température de fonctionnement: | -40°C à +80°C |
| Température de stockage: | -40°C à +85°C |
| Voltage d'alimentation: | 2.4 à 3,5 V |
| Type de connexion du module: | Connexion par branchement |
| Le pilote IC: | SSD1322 |
| Numéro de broche: | 30 épingles |
| Type d'emballage des circuits intégrés: | Le COF |
| Fonction: | Le décès d'un enfant |
| Conformité: | Conforme à la réglementation REACH et RoHS |

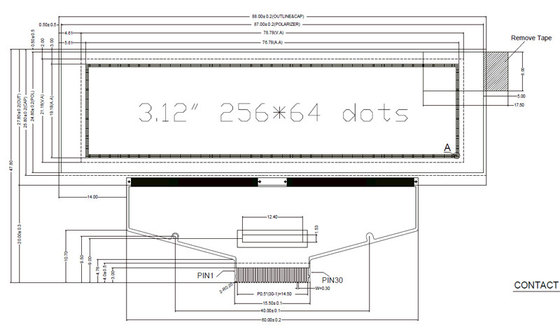

UG-5664ASWEF01 3,12 " pouces 256x64 pixels Résolution affichage COF OLED avec SSD1322 Parallel SPI IIinterface dessin
Caractéristiques du courant continu
La valeur de l'indicateur d'alimentation doit être supérieure ou égale à la valeur de l'indicateur d'alimentation indiquée à l'annexe II.
(Ta = 22±3°C, 60±10% de l'HRA)
Caractéristiques du courant alternatif
Conditions:Tension référencée à VSS, VDD=2,4 à 2,6VVCI=2,4 à 3,5V, TA = 25C
Nom de l'organisme:
(1) FOSC signifie la valeur de fréquence de l'oscillateur interne et la valeur est mesurée lorsque la commande B3h A[7:4] est en valeur par défaut.
(2) D: ratio de division (valeur par défaut = 2) K: nombre d'horloges d'affichage par période de ligne (valeur par défaut = 138)
Veuillez vous référer à la description détaillée de (Ratio de partage horaire de l'écran/Frequence de l'oscillateur, B3h)
Caractéristiques électro-optiques
Toutes les données ci-dessous sont basées sur la condition (Ta = 22±3°C, 60±10% RH).

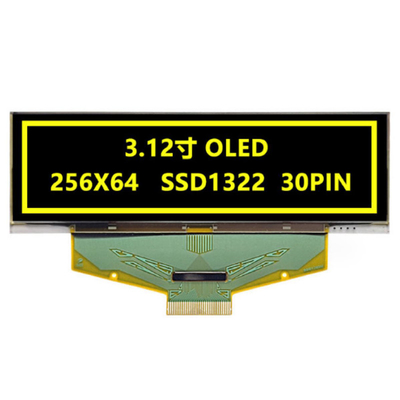

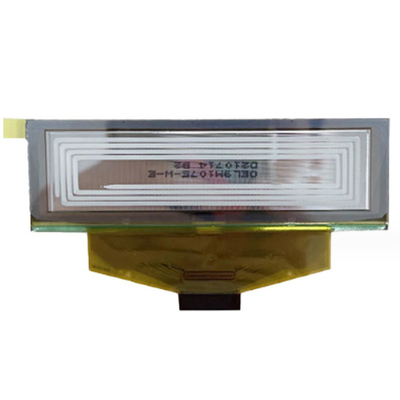

UG-5664ASWEF01 3,12" pouces 256x64 pixels Résolution affichage OLED COF avec SSD1322 Parallèle SPI IIinterface Image du produit
SAEF Technology est un fournisseur professionnel de modules OLED
Nous fournissons une large gamme d'écrans OLED (PMOLED) / OLED dot matrix standard et de modules OLED personnalisés, d'écrans OLED graphiques et de panneaux d'affichage OLED.La structure mécanique comprend une puce à bord (COB)Les modules SAEF OLED sont dotés de tous les avantages importants.:
· Temps de réponse plus rapide At +25 °C 10 μsec.
· Angle de vision illimité jusqu'à 175 degrés
· Mince ️ Pas besoin de rétroéclairage, auto-émetteur
· Haute luminosité
· Rapport de contraste élevé jusqu'à 10,000Je suis désolé.
· Température de fonctionnement large -40 °C ~ 80 °C
· Consommation d'énergie réduite
Les écrans graphiques OLED de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie COB, COG et TAB à matrice passive.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,42 " à 5,5 " OLED, tels que l'affichage micro OLED de 0,42 ", l'affichage OLED de 0,49 ", l'affichage OLED de 0,5 ", l'affichage OLED de 0,54 ", l'affichage OLED de 0,66 " mini OLED,L'affichage OLED de 0,69 pouce, l'affichage OLED de 0,77 pouce, le module d'affichage OLED de 0,87 pouce, l'affichage OLED de 0,91 pouce, l'affichage OLED de 0,95 pouce, l'affichage OLED de 0,96 pouce, l'affichage OLED de 1,5 pouce, l'affichage OLED de 2 pouces, l'affichage OLED de 2,4 pouces, l'affichage OLED de 2,7 pouces, l'affichage OLED de 3,12 pouces, l'affichage OLED de 5,0 pouces.Affichage OLED de 5 pouces, et des solutions de conception sur mesure.
