Détails sur le produit:
|
| Produit: | 2.42 pouces OLED | Résolution: | Résolution de 128 x 64 points |
|---|---|---|---|
| Type de verre: | L'éclairage est fourni par un émetteur-récepteur. | Optique: | Tous les angles de vue 80/80/80/80 |
| Interface: | Le nombre d'équipements à utiliser est déterminé par le nombre de véhicules. | Le contour de Dim.: | 60.50 × 73,00 × 2,00 mm (y compris le polariseur) |
| Zones actives: | 55.01 × 27,49 mm | La hauteur des pixels: | 0.43 × 0,43 (mm) |
| température de fonctionnement: | -40°C à +70°C | Température de stockage.: | -40°C à +85°C |
| Numéro de broche: | 24 épingles | Contrôleur: | SSD1309 ou équivalent |
| Mode de conduite: | 1/64 Cycle de travail | Connecteur: | COG+FPC |
| Ratio de contraste: | 2000: 1 (contraste dans une pièce sombre) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 2Affichage à.42 pouces,Affichage I2C/SPI avec écran PMOLED |
||
2.42 pouces Affichage PMOLED UG-2864ASWPG01 Module, SSD1309, Interface I2C/SPI 6800/8080
2Écran OLED de 42 pouces, OLED 128x64 de 2,42 pouces
SAEF Technology UG-2864ASWPG01 est une2L'écran OLED de 42 pouces est constitué de pixels 128x64 avec structure COG OLED.Le code de référence est le code UG-2864ASWPG01.2L'affichage OLED de 42 pouces est intégré à un SSD1309 IC, il communique via l'interface 6800, 8080, SPI et I2C.faible poids et faible consommation d'énergie, ce qui est idéal pour les instruments portatifs, compteurs, réseau intelligent, IoT, etc.
Le module OLED peut fonctionner à des températures allant de -40°C à +70°C; ses températures de stockage varient de -40°C à +85°C.
Les écrans graphiques OLED de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie COB, COG et TAB à matrice passive.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,49" à 5,5" OLED, tels que l'affichage OLED micro de 0,49", l'affichage OLED mini de 0,66", l'affichage OLED de 0,69", l'affichage OLED de 0,91", l'affichage OLED de 0,95", l'affichage OLED de 0,66", l'affichage OLED de 0,69", l'affichage OLED de 0,95", l'affichage OLED de 0,66", l'affichage OLED de 0,95", l'affichage OLED de 0,99", l'affichage OLED de 0,99", l'affichage OLED de 0,99" et l'affichage OLED de 0,99".Écran OLED de 96 pouces, écran OLED de 1,5 pouce, écran OLED de 2 pouces, écran OLED de 2,4 pouces, écran OLED de 2,7 pouces, écran OLED de 5,5 pouces et solutions de conception personnalisées.
| Produit: | 2.42 pouces OLED | Résolution: | Résolution de 128 x 64 points |
|---|---|---|---|
| Type de verre: | L'éclairage est fourni par un émetteur-récepteur. | Optique: |
Tous les angles (80/80/80/80) Je vous en prie. |
| Interface: | Le nombre d'équipements à utiliser est déterminé par le nombre de véhicules. | Le contour de Dim.: |
60.50 × 73,00 × 2,00 mm (y compris les polarisateurs) |
| Zone active: | 55.01 × 27,49 mm | La hauteur des pixels: | 00,43 × 0,43 mm |
| Température de fonctionnement: | -40°C à +70°C | Température de stockage: | -40°C à +85°C |
| Numéro de broche: | 24 épingles | Contrôleur: | SSD1309 ou équivalent |
| Mode de conduite: | 1/64 Le cycle de travail | Connecteur: | COG+FPC |
| Ratio de contraste: |
2000: 1 (Contraste dans une pièce sombre) |
Conformité: | Conforme à la réglementation REACH et RoHS |
2.42 pouces Affichage PMOLED UG-2864ASWPG01 Module, SSD1309, Interface I2C/SPI 6800/8080
Le dessin
2.42 pouces Affichage PMOLED UG-2864ASWPG01 Module, SSD1309, Interface I2C/SPI 6800/8080

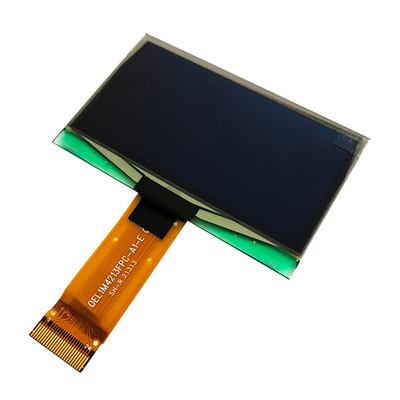

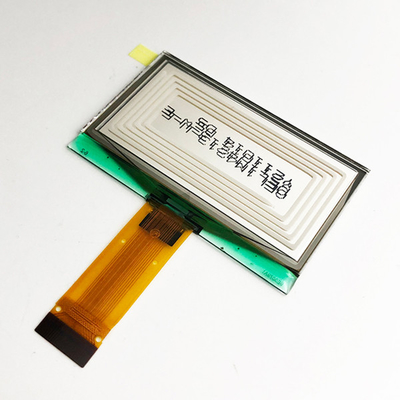

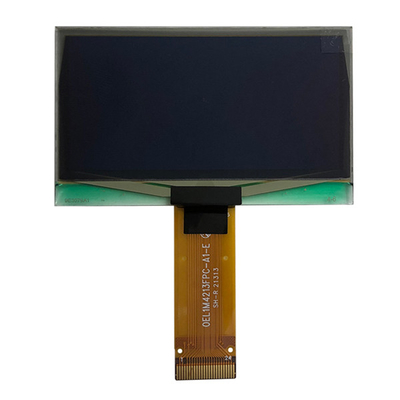

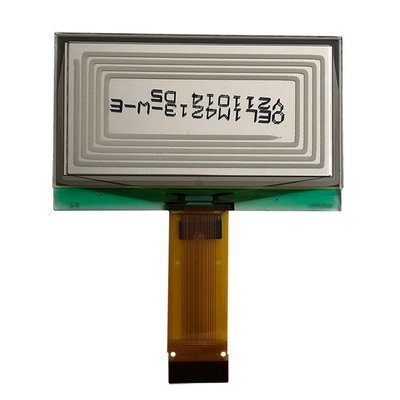

Image du produit
Spécification fonctionnelle
Les commandes:Voir le manuel technique du SSD1309.
Éteindre et remettre en marche Séquence:
Pour protéger le panneau OEL et prolonger la durée de vie du panneau, la routine d'allumage/désactivation du circuit intégré du conducteur devrait inclure une période de retard entre les sources d'alimentation haute tension et basse tension pendant l'allumage/désactivation.Il donne au panneau OEL suffisamment de temps pour terminer l'action de charge et de décharge avant/après l'opération.
Retour à l' activité Séquence:
1Allumez le VDD.
2. Désactiver l' affichage
3. Initialisation
4Écran dégagé
5Allumez le VCC.
6Décalage de 100 ms.
(lorsque le CVC est stable)
7Envoyer l' affichage sur commande.
Éteignez le courant Séquence:
1. Désactiver l' affichage
2Éteignez le VCC.
3Décalage de 100 ms.
(Lorsque le VCC atteint 0 et que le panneau est complètement
décharges)
4Désactiver le VDD.
Précautions pour le stockage du module OLED
1. Lors du stockage des modules OLED, les précautions suivantes sont nécessaires.
i. Les conserver dans un sac en polyéthylène scellé avec le sécheur.
ii. Conserver dans un endroit sombre. Ne pas exposer au soleil ou à la lumière fluorescente, maintenir la température entre 0°C et 35°C et maintenir l'humidité relative entre 40% RH et 60% RH.
iii. La surface du polariseur ne doit pas entrer en contact avec d'autres objets (nous vous conseillons de les ranger dans le récipient d'électricité antistatique dans lequel ils ont été expédiés).
2. autres
i. Si les modules OLED fonctionnent depuis longtemps, cela entraînera une diminution de la luminosité. Il n'est pas recommandé d'afficher les mêmes modèles d'affichage pendant longtemps,Sinon les modèles d'affichage peuvent rester à l'écran comme images fantômes et il est irrécupérable.
ii. Pour minimiser la dégradation des performances des modules OLED résultant de la destruction causée par l'électricité statique, etc.,Veillez à ne pas retenir les sections suivantes lorsque vous manipulez les modules.
- Zone exposée du circuit imprimé.
- Des électrodes terminales.
