Détails sur le produit:
|
| Produit: | 1.69 pouces couleur OLED | Résolution: | Résolution 160x128 pixels |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Interface: | Pour les appareils de type à commande numérique: |
| Afficher la couleur: | Couleur complète | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 390,90 x 48,50 x 1,60 (mm) | Zones actives: | 33.575 x 26.864 (mm) |
| La hauteur des pixels: | 00,07 x 0,21 (mm) | température de fonctionnement: | -40°C à +70°C |
| Température de stockage.: | -40°C à +85°C | Le système d'exploitation du pilote: | SSD1333 |
| Voltage d'alimentation pour la logique: | 1.65 à 3,5 V | Numéro de broche: | 30 épingles |
| Type d'emballage IC: | COF | Type de connexion du module: | ZIF |
| Le devoir: | 1/128 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 160x128 OLED couleur,1.69 pouces couleur OLED |
||
1.69 pouces Full Color OLED 160x128 Pixels SSD1333 Le pilote IC Introduction du produit
La diode électroluminescente organique (OLED) est une technologie de nouvelle génération, des images plus lumineuses et plus claires avec une vitesse de réponse plus agile.Le nombre d'émissions de dioxyde de carbone est calculé en fonction de la fréquence de production.L'affichage ED est constitué de 160 x 128 points mono couleur individuelle. Ce module OLED est léger, faible puissance et petit, il existe différentes interfaces en option; il est SPI par défaut,Interface parallèle et I2C.
La taille de la zone active est de 1,69 ̊ diagonale avec dimension du module390,90 x 48,50 x 1,60 (mm), dimension de la zone active33.575 x 26.864 (mm) est le nombre de points de contact.Cet écran OLED de 1,69 pouce est doté d'un circuit intégré SSD1333 et dispose d'un rapport de contraste élevé de 20 000: 1.Il est idéal pour une application telle que le dispositif médical,Système de point de vente, articles ménagers, applications domestiques, instruments industriels, automatisation, systèmes d'affichage audio/visuel, appareils de soins personnels, articles ménagers, écrans automobilesAffichage dynamique des informations, etc..
| Produit: | 1.69 pouces couleur OLED | Résolution: | Résolution 160x128 pixels |
|---|---|---|---|
| Mode d' affichage: | Matrice passive | Interface: | Pour les appareils de type à commande numérique, le nombre de points de contact doit être supérieur à: |
| Couleur d'affichage: | Pleine couleur | Optique: | Tous les angles |
| Le contour de Dim.: | 390,90 x 48,50 x 1,60 (mm) | Zone active: | 33.575 x 26.864 (mm) |
| La hauteur des pixels: | 00,07 x 0,21 (mm) | Température de fonctionnement: | -40°C à +70°C |
| Température de stockage: | -40°C à +85°C | Le pilote IC: | Le SSD1333 |
| Voltage d'alimentation pour la logique: | 1.65 à 3,5 V | Numéro de broche: | 30 épingles |
| Type d'emballage des circuits intégrés: | Le COF | Type de connexion du module: | ZIF |
| Fonction: | Les enfants, 1/12 | Conformité: | Conforme à la réglementation REACH et RoHS |
Voltage d'alimentation pour le fonctionnement ((VDD ): -0,3- 4 V
Voltage d'alimentation pour les broches d'entrée/sortie (VDDIO): -0,3 à 4 V
Voltage d'alimentation pour l'affichage ((VDDH): -0,3 - 15 V
Durée de vie (80 cd/m2) : 10 000 heures
> Toutes les tensions ci-dessus sont basées sur VSS = 0V.
> Lorsque ce module est utilisé au-delà des valeurs maximales absolues ci-dessus, une rupture permanente du module peut se produire.il est souhaitable d'utiliser ce module dans les conditions prévues à la section 3.Si ce module est utilisé au-delà de ces conditions, un dysfonctionnement du module peut survenir et la fiabilité du module peut se détériorer.
> Les plages de température définies n'incluent pas le polariseur.
> VCC = 14,0V, Ta = 25°C, 50% Checkerboard. La configuration du logiciel suit la section 4.5 Initialisation. La fin de vie est spécifiée comme 50% de la luminosité initiale atteinte.La durée de vie moyenne de fonctionnement à température ambiante est estimée par fonctionnement accéléré à haute température.
1.69 pouces Full Color OLED 160x128 Pixels SSD1333 Le pilote IC dessin du produit

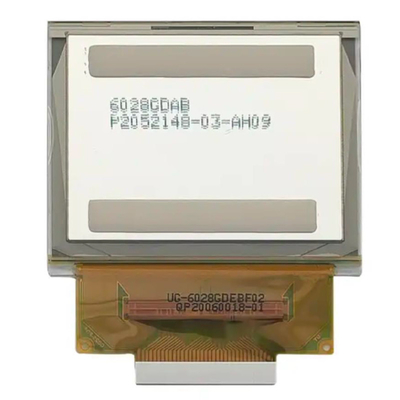

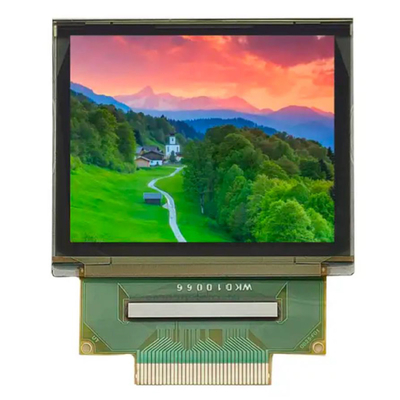

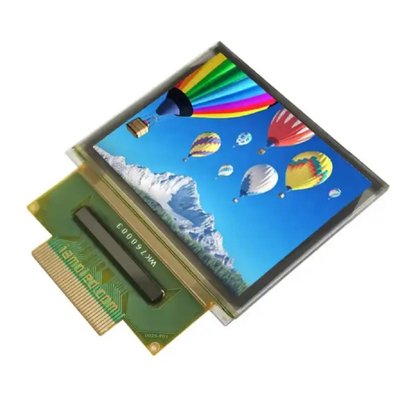

1.69 pouces Full Color OLED 160x128 Pixels SSD1333 Capteur IC Image du produit
Précautions de conception pour le module d'affichage OEL
1) Les valeurs maximales absolues sont les valeurs qui ne peuvent pas être dépassées pour le module d'affichage OEL, et si ces valeurs sont dépassées, des dommages au panneau peuvent survenir.
2) Pour éviter les dysfonctionnements dus au bruit, veillez à satisfaire aux spécifications VIL et VIH et, en même temps, à faire le câble de la ligne de signal le plus court possible.
3) Nous vous recommandons d'installer une unité de prévention des surtensions (sécurisants, etc.) sur le circuit électrique (VDD).
4) Faites suffisamment attention pour éviter toute interférence sonore avec les appareils voisins.
5) En ce qui concerne les EMI, prendre les mesures nécessaires du côté de l'équipement.
6) Lors du montage du module d'affichage OEL, fixer la section extérieure du boîtier en plastique.
7) Si l'alimentation du module d'affichage OEL est coupée de force par des erreurs telles que le retrait de la batterie principale pendant que le panneau d'affichage OEL est en marche,nous ne pouvons pas garantir la qualité de ce module d'affichage OEL.
8) Le potentiel électrique à connecter à la face arrière de la puce IC doit être le suivant: SSD1333
* La connexion (contact) à tout autre potentiel que celui indiqué ci-dessus peut entraîner une rupture du CI.
- Je ne sais pas.
