Détails sur le produit:
|
| Produit: | 1Affichage AMOLED couleur de 5 pouces | Résolution: | Résolution 128x128 pixels |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Interface: | Pour les appareils de type à commande numérique: |
| Afficher la couleur: | Couleur complète | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 33.80 × 34,00 × 1,60 (mm) | Zones actives: | 26.855 × 26.864 (mm) |
| La hauteur des pixels: | 00,07 × 0,21 (mm) | température de fonctionnement: | -40°C à +70°C |
| Température de stockage.: | -40°C à +85°C | Le système d'exploitation du pilote: | SSD1315 |
| Voltage d'alimentation pour la logique: | 1.65 à 3,5 V | Numéro de broche: | 30 épingles |
| Type d'emballage IC: | COF | Type de connexion du module: | ZIF |
| Le devoir: | 1/128 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage AMOLED couleur 262k,1Affichage AMOLED de 5 pouces,Affichage AMOLED à 128x128 points |
||
Les caractéristiques de l'appareil doivent être définies en fonction de l'état de l'appareil.
1Affichage OLED de 5 pouces, 128x128 points 262k Affichage AMOLED couleur SSD1351Introduction du produit
Examen rapide du produit
Le numéro de modèle.Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 5 du règlement (UE) no 1303/2013.
Type: graphique
¢structure: COG
Taille:1.5 pouces
¢128 x 128 Matrice à points
¢ IC:SSD1351
Énergie de 3 V
¥1/128 Droit de douane
L'interface: 8080, SPI, I2C
Couleur d'affichage: pleine couleur
Définition
La diode électroluminescente organique (OLED) est une technologie de nouvelle génération, des images plus lumineuses et plus claires avec une vitesse de réponse plus agile.L'écran OLED UG-2828GDEDF11 est composé de 120 x 128 points de mono couleur individuelleCe module OLED est léger, faible puissance et petit, il existe différentes interfaces en option; il s'agit d'une interface SPI, Parallel et I2C par défaut.
La taille de la zone active est de 1,5 ̊ en diagonale avec dimension du module 33,80 × 34,00 × 1,60 (mm), dimension de la zone active 26,855 × 26,864 (mm).L'écran OLED de 5 pouces est doté d'un circuit intégré SSD1315 et dispose d'un rapport de contraste élevé 20,000 : 1. la tension d'alimentation logique varie de 1,65V-3,5V, la valeur typique est de 3V. Il est idéal pour l'application telle que le dispositif médical, le système POS, les produits blancs, les applications domestiques,outil industriel, l'automatisation, les systèmes d'affichage audiovisuel, les appareils de soins personnels, les articles ménagers, les écrans d'automobile, les écrans d'information dynamique, etc.
Caractéristique:
| Produit: | 1Affichage AMOLED couleur de 5 pouces |
| Résolution: | Résolution 128x128 pixels |
| Le pilote IC: | Le SSD1315 |
| Interface: | Pour les appareils de type à commande numérique, le nombre de points de contact doit être supérieur à: |
| Mode d' affichage: | Matrice passive |
| Optique: | Tous les angles |
| Couleur d'affichage: | Pleine couleur |
| Le contour de Dim.: | 33.80 × 34,00 × 1,60 (mm) |
| Zone active: | 26.855 × 26.864 (mm) |
| La hauteur des pixels: | 00,07 × 0,21 (mm) |
| Température de fonctionnement: | -40°C à +70°C |
| Température de stockage: | -40°C à +85°C |
| Voltage d'alimentation pour la logique: | 1.65 à 3,5 V |
| Type d'emballage des circuits intégrés: | Le COF |
| Fonction: | Les enfants, 1/12 |
| Numéro de broche: | 30 épingles |
| Type de connexion du module: | ZIF |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Voltage d'alimentation pour le fonctionnement ((VDD ): -0,3- 4 V
Voltage d'alimentation pour les broches d'entrée/sortie (VDDIO): -0,3 à 4 V
Voltage d'alimentation pour l'affichage ((VDDH): -0,3 - 15 V
Durée de vie (80 cd/m2) : 10 000 heures
1Affichage OLED de 5 pouces, 128x128 points 262k Affichage AMOLED couleur SSD1351Dessin du produit

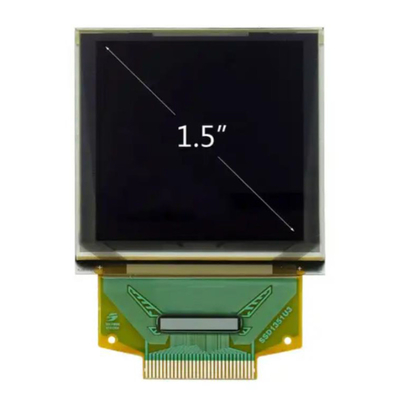

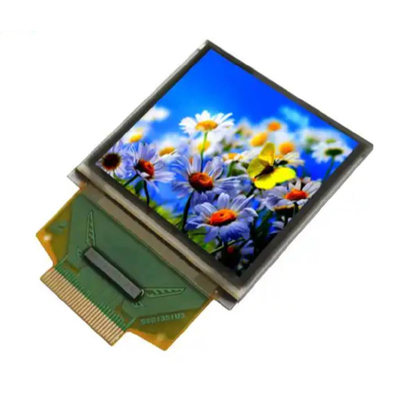

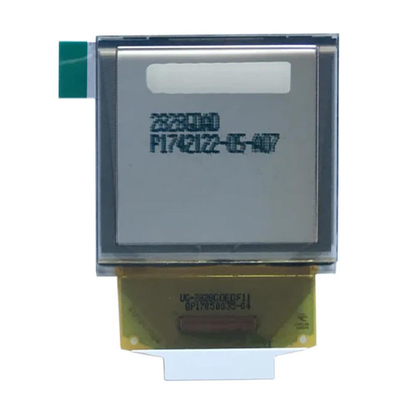

1Affichage OLED de 5 pouces, 128x128 points 262k Affichage AMOLED couleur SSD1351Image du produit
Précautions de conception pour le module d'affichage OEL
1) Les valeurs maximales absolues sont les valeurs qui ne peuvent pas être dépassées pour le module d'affichage OEL, et si ces valeurs sont dépassées, des dommages au panneau peuvent survenir.
2) Pour éviter les dysfonctionnements dus au bruit, veillez à satisfaire aux spécifications VIL et VIH et, en même temps, à faire le câble de la ligne de signal le plus court possible.
3) Nous vous recommandons d'installer une unité de prévention des surtensions (sécurisants, etc.) sur le circuit électrique (VDD).
4) Faites suffisamment attention pour éviter toute interférence sonore avec les appareils voisins.
5) En ce qui concerne les EMI, prendre les mesures nécessaires du côté de l'équipement.
6) Lors du montage du module d'affichage OEL, fixer la section extérieure du boîtier en plastique.
7) Si l'alimentation du module d'affichage OEL est coupée de force par des erreurs telles que le retrait de la batterie principale pendant que le panneau d'affichage OEL est en marche,nous ne pouvons pas garantir la qualité de ce module d'affichage OEL.
8) Le potentiel électrique à connecter à la face arrière de la puce IC doit être le suivant: SSD1315
* La connexion (contact) à tout autre potentiel que celui indiqué ci-dessus peut entraîner une rupture du CI.
À propos d' AMOLED
L'affichage en couleur est un indicateur important pour vérifier si l'écran est compétitif sur le marché, de sorte que de nombreuses technologies en couleur sont également appliquées aux écrans OLED,selon le type de panneau a généralement les trois éléments suivants:: lumière indépendante des pixels RGB, filtre de couleur et conversion de couleur de la lumière.
Les pixels RVB émettent de la lumière indépendamment
L'utilisation de matériaux luminescents pour émettre de la lumière indépendamment est actuellement le mode de couleur le plus utilisé.vert, bleu trois couleurs principales émettant la lumière centre, puis ajuster le rapport de mélange de couleurs des trois combinaisons de couleurs pour produire la couleur vraie,de sorte que l'élément OLED tricolore émet indépendamment de la lumière pour former un pixel.
La clé de cette technologie est d'améliorer la pureté des couleurs et l'efficacité lumineuse du matériau luminescent, ainsi que d'améliorer la technologie de gravure du masque d'ombre métallique.
En tant que noyau des OLED, les matériaux électroluminescents semi-conducteurs organiques contiennent généralement de petites molécules conjuguées, des complexes métalliques et des polymères à structure plane rigide.Les caractéristiques et la classification des matériaux trichromatiques couramment utilisés sont les suivantes::
1Matériau luminescent bleu
La lumière bleue émet généralement de la lumière à une longueur d'onde d'environ 450 nm, correspondant à une énergie de photon d'environ 2,76 eV.le degré de conjugaison des matériaux luminescents bleus est plus faibleLes matériaux de lumière bleue couramment utilisés sont le TMTPEPA, le BDPAS et le ST-G1.
2Matériau luminescent vert
La longueur d'onde lumineuse de la lumière verte est d'environ 532 nm, et l'énergie du photon correspondante est d'environ 2,33 eV, et les matériaux émettant de la lumière verte couramment utilisés sont Alaq3, TDETE, Coumarin, NpGl, etc.
3Matériau luminescent rouge
La longueur d'onde de luminescence de la lumière rouge est d'environ 65 nm, et l'énergie du photon correspondante est de 1,9 ev, et parmi les trois couleurs primaires,la différence entre les niveaux d'énergie HOMO et LUMO des matériaux émettant de la lumière rouge est la plus faible, et les matériaux de lumière rouge couramment utilisés sont le fluor rouge, le PTPP, le DCJTB et le Tz-Gl.
Le plus grand goulot d'étranglement auquel sont confrontés les matériaux luminescents organiques à petites molécules est que la durée de vie des matériaux RVB varie considérablement, en particulier la pureté,L'efficacité et la durée de vie des matériaux rouges et bleus doivent être amélioréesPar conséquent, grâce à l'hybridation du matériau luminescent principal, la lumière bleue et rouge avec une pureté de couleur élevée, une efficacité lumineuse élevée et une forte stabilité sont obtenues.Comparé aux matériaux luminescents à petites molécules avec une structure moléculaire claire et un poids moléculaire, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, mais leur durée de vie est plus courte que celle des matériaux luminescents à petites molécules, et l'efficacité et la durée de vie de la lumière doivent être améliorées.
Avec la coloration, la haute résolution et la grande surface des écrans OLED, la technologie de gravure du masque d'ombre métallique affecte directement la qualité de l'image de la carte d'affichage,donc des exigences plus strictes sont mises en avant pour la précision dimensionnelle et la précision de positionnement des graphiques de masque d'ombre métallique.
En ce qui concerne l'émission indépendante des pixels RVB, nous devons parler de l'arrangement des pixels.l'arrangement Pentile RGB représenté par Samsung dans l'écran AMOLED est le plus connu, le pixel unique de cette disposition est différent de la disposition RGB standard, et la plupart des écrans AMOLED utilisent du rouge-vert ou du bleu-vert pour chaque pixel à disposer,et ensuite intelligemment partager les sous-pixels quand ils sont disposés côte à côte, de sorte que l'ensemble de l'écran obtient toujours l'affichage en couleur complète.
Déficiences
1L'AMOLED adopte l'arrangement des pixels Pentile, la résolution réelle ne peut atteindre que les deux tiers de la résolution nominale, dans le cas de bas dpi, la graninité sera très élevée,et les points de couleur peuvent être vus de près, et toutes les limites des blocs de couleurs telles que le texte, les tableaux et les graphiques doivent être affichés à l'aide de pixels à proximité pour aider à émettre de la lumière,résultant en des problèmes graves et inévitables tels que des bords flou et des couleurs variées.
2L'accent mis sur la couleur verte provoque une fatigue oculaire lorsque l'on la regarde pendant une longue période.
3. AMOLED a un rapport de contraste très élevé, mais lors de l'affichage d'une image plus sombre, il est sujet aux taches de couleur, en particulier dans les images dynamiques.Et son contraste ultra-haut provient en partie des noirs non lumineux.
4Chaque pixel d'AMOLED est un émetteur indépendant, donc pendant le processus de vieillissement, différents pixels peuvent avoir des degrés de vieillissement différents, ce qui entraîne une luminosité différente,Donc le problème de la couleur deviendra plus compliqué.
5Lorsque l'écran est blanc, AMOLED consomme plus d'énergie que l'écran LCD, alors pourquoi l'interface utilisateur des téléphones mobiles avec des écrans AMOLED sont des couleurs sombres.les images d'applications telles que la navigation sur Internet, jeux et livres électroniques sont presque tous en couleurs de haute luminosité, et la couleur de fond de la plupart des sites Web est blanc.
Théoriquement, l'absence d'une couleur par pixel n'est pas un gros problème, et le pilote d'affichage peut être affiché avec le pilote adjacent.
Cependant, dans la pratique, cela est plus exigeant pour le logiciel, et l'image est susceptible de produire des artefacts et des mura.Il y a aussi la technologie du conducteurCe qui suit est une description des conceptions courantes des circuits de pilotage de pixels OLED.
(aller à la description du produit de 1,45 pouce pour en savoir plus)
