Détails sur le produit:
|
| Produit: | 1.45 pouces couleur OLED | Résolution: | Résolution 160x128 pixels |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Interface: | Pour les appareils de type à commande numérique: |
| Afficher la couleur: | Couleur complète | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 350,80 x 30,80 x 1,60 (mm) | Zones actives: | 28.78 x 23.024 (mm) |
| La hauteur des pixels: | 00,06 x 0,18 (mm) | température de fonctionnement: | -40°C à +70°C |
| Température de stockage.: | -40°C à +85°C | Le système d'exploitation du pilote: | SSD1333 |
| Voltage d'alimentation pour la logique: | 1.65 à 3,5 V | Numéro de broche: | 30 épingles |
| Type d'emballage IC: | COF | Type de connexion du module: | ZIF |
| Le devoir: | 1/128 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage AMOLED à 30 broches,1Affichage AMOLED de 45 pouces,Affichage AMOLED de 160x128 |
||
1.45 pouces AMOLED UG-6028GDEEF01 SSD1333 contrôleur 160x128 Matrice passive 30 broches Connexion ZIF pour appareil médicalDescription du produit
La diode électroluminescente organique (OLED) est une technologie de nouvelle génération, des images plus brillantes et plus claires avec une vitesse de réponse plus agile.UG-6028GDEEF01 OLL'affichage ED est constitué de 160 x 128 points mono couleur individuelle. Ce module OLED est léger, faible puissance et petit, il existe différentes interfaces en option; il est SPI par défaut,Interface parallèle et I2C.
La taille de la zone active est de 1,45 ′′ diagonale avec dimension du module350,80 x 30,80 x 1,60 (mm), dimension de la zone active28.78 x 23.024 (mm).Cet écran OLED de 1,45 pouce est équipé d'un circuit intégré SSD1333 et dispose d'un rapport de contraste élevé de 20 000: 1.Il est idéal pour une application telle que le dispositif médical,Système de point de vente, articles ménagers, applications domestiques, instruments industriels, automatisation, systèmes d'affichage audio/visuel, appareils de soins personnels, articles ménagers, écrans automobilesAffichage dynamique des informations, etc..
Caractéristiques:
| Produit: | 1.45 pouces couleur OLED | Résolution: | Résolution 160x128 pixels |
|---|---|---|---|
| Mode d' affichage: | Matrice passive | Interface: | Pour les appareils de type à commande numérique, le nombre de points de contact doit être supérieur à: |
| Couleur d'affichage: | Pleine couleur | Optique: | Tous les angles |
| Le contour de Dim.: | 350,80 x 30,80 x 1,60 (mm) | Zone active: | 28.78 x 23.024 (mm) |
| La hauteur des pixels: | 00,06 x 0,18 (mm) | Température de fonctionnement: | -40°C à +70°C |
| Température de stockage: | -40°C à +85°C | Le pilote IC: | Le SSD1333 |
| Voltage d'alimentation pour la logique: | 1.65 à 3,5 V | Numéro de broche: | 30 épingles |
| Type d'emballage des circuits intégrés: | Le COF | Type de connexion du module: | ZIF |
| Fonction: | Les enfants, 1/12 | Conformité: | Conforme à la réglementation REACH et RoHS |
Voltage d'alimentation pour le fonctionnement ((VDD ): -0,3- 4 V
Voltage d'alimentation pour les broches d'entrée/sortie (VDDIO): -0,3 à 4 V
Voltage d'alimentation pour l'affichage ((VDDH): -0,3 - 15 V
Durée de vie (80 cd/m2) : 10 000 heures
> Toutes les tensions ci-dessus sont basées sur VSS = 0V.
> Lorsque ce module est utilisé au-delà des valeurs maximales absolues ci-dessus, une rupture permanente du module peut se produire.il est souhaitable d'utiliser ce module dans les conditions prévues à la section 3.Si ce module est utilisé au-delà de ces conditions, un dysfonctionnement du module peut survenir et la fiabilité du module peut se détériorer.
> Les plages de température définies n'incluent pas le polariseur.
> VCC = 14,0V, Ta = 25°C, 50% Checkerboard. La configuration du logiciel suit la section 4.5 Initialisation. La fin de vie est spécifiée comme 50% de la luminosité initiale atteinte.La durée de vie moyenne de fonctionnement à température ambiante est estimée par fonctionnement accéléré à haute température.
1.45 pouces AMOLED UG-6028GDEEF01 SSD1333 contrôleur 160x128 Matrice passive 30 broches Connexion ZIF pour appareil médicalProduitLe dessin

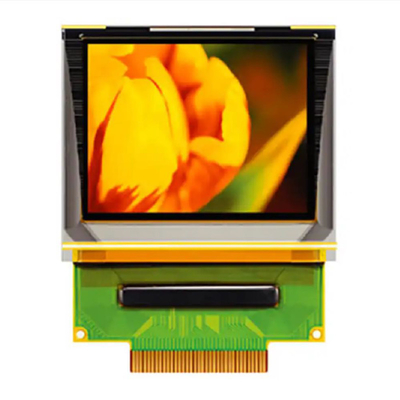

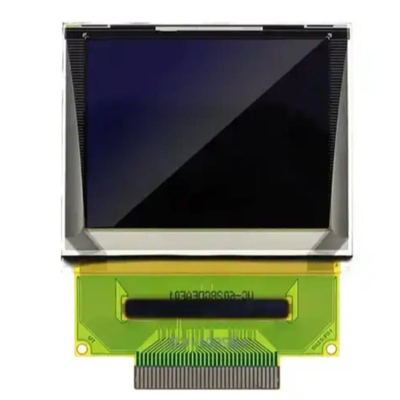

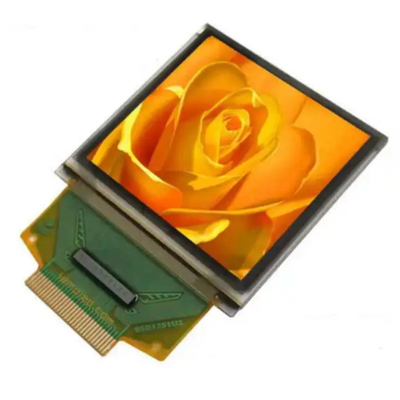

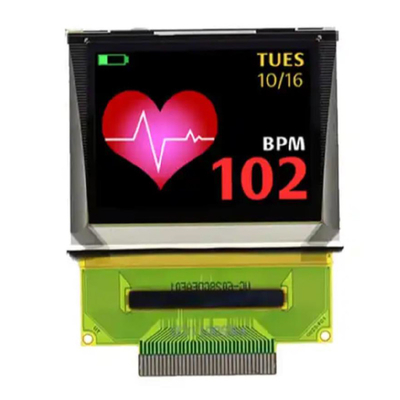

1.45 pouces AMOLED UG-6028GDEEF01 SSD1333 contrôleur 160x128 Matrice passive 30 broches Connexion ZIF pour appareil médicalProduitImage
Précautions de conception pour le module d'affichage OEL
1) Les valeurs maximales absolues sont les valeurs qui ne peuvent pas être dépassées pour le module d'affichage OEL, et si ces valeurs sont dépassées, des dommages au panneau peuvent survenir.
2) Pour éviter les dysfonctionnements dus au bruit, veillez à satisfaire aux spécifications VIL et VIH et, en même temps, à faire le câble de la ligne de signal le plus court possible.
3) Nous vous recommandons d'installer une unité de prévention des surtensions (sécurisants, etc.) sur le circuit électrique (VDD).
4) Faites suffisamment attention pour éviter toute interférence sonore avec les appareils voisins.
5) En ce qui concerne les EMI, prendre les mesures nécessaires du côté de l'équipement.
6) Lors du montage du module d'affichage OEL, fixer la section extérieure du boîtier en plastique.
7) Si l'alimentation du module d'affichage OEL est coupée de force par des erreurs telles que le retrait de la batterie principale pendant que le panneau d'affichage OEL est en marche,nous ne pouvons pas garantir la qualité de ce module d'affichage OEL.
8) Le potentiel électrique à connecter à la face arrière de la puce IC doit être le suivant: SSD1333
* La connexion (contact) à tout autre potentiel que celui indiqué ci-dessus peut entraîner une rupture du CI.
À propos d' AMOLED (suite)
Conversion des couleurs claires
La conversion des couleurs lumineuses est basée sur l'OLED bleu combiné avec la matrice de film de conversion des couleurs lumineuses, le dispositif OLED bleu est d'abord préparé,et puis le matériau de conversion de couleur de lumière d'excitation de lumière bleue à haute énergie est utilisé pour obtenir la lumière rouge et la lumière verte, afin d'obtenir une couleur complète.
La clé de cette technologie est d'améliorer la pureté des couleurs et l'efficacité de la photocouleur du matériau de conversion photo-couleur.mais n'évapore que les composants OLED bleus, qui est l'une des technologies couleur les plus prometteuses pour les écrans OLED couleur de grande taille dans le futur.
Cependant, son inconvénient réside dans le fait que le matériau de conversion des couleurs claires est facile à absorber la lumière bleue dans l'environnement, ce qui entraîne une diminution du contraste de l'image,et le guide lumineux provoquera également une diminution de la qualité de l'imageLa société japonaise Idemitsu Kosan Co., Ltd., qui maîtrise cette technologie, a produit des écrans OLED de 10 pouces.
Filtre à couleur
Cette technologie utilise l'OLED blanc combiné à un film filtre couleur, prépare d'abord un dispositif qui émet un OLED blanc, puis obtient trois couleurs primaires à travers le film filtre couleur,et puis combine trois couleurs primaires pour obtenir l'affichage des couleurs.
La clé de cette technologie est d'obtenir une lumière blanche de haute efficacité et de haute pureté, et son processus de production ne nécessite pas de technologie d'alignement de masque métallique,et peut utiliser la technologie de production de film filtre couleur mature de l'écran LCD à cristaux liquides, qui présente un grand potentiel dans les téléviseurs OLED à écran couleur de grande taille.
Cependant, avec cette technologie, jusqu'à deux tiers de la lumière est perdue à travers le filtre couleur.TDK Corporation du Japon et Kodak Corporation des États-Unis utilisent cette méthode pour fabriquer des écrans OLED.
Conception du circuit de pilotage de pixels OLED
Conception du circuit de compensation 1
Comment ça marche
Conception du circuit de compensation 2
- Je ne sais pas.
