Le modèle SFOM096YZ7-12864WB-01 est l'élément d'extension de SF-OS096YZ7-12864WB-01 qui a une carte PCB sur le module; sa taille diagonale est de 0,96 pouce, composée de 128x64 pixels.Cette carte PCB avec quatre trous de montage est une méthode facile pour les clients de fixer des modules sur leurs applications. Le module SFOM096YZ7-12864WB-01 est intégré avec SSD1306 IC; il prend en charge l'interface SPI à 4 fils; interface I2C en option, fonction de conduite 1/64, tension d'alimentation pour la logique est de 3,3V ~ 5V,Niveaux d'E/S de 5V à 3V avec circuit de conversion, l'affichage avec 50% de courant du tableau de bord est de 80mA @ 3.3VDD (valeur typique). la connexion du module est de 7 broches d'en-tête, connexion optionnelle de 4 broches d'en-tête.
Ce module OLED est adapté à une application domestique intelligente, à un appareil médical, à une commande intelligente, à un compteur, etc. Il peut fonctionner à des températures allant de -40°C à +85°C;

1Écran mini OLED de 0,96 pouce avec résolution 128X64 et chipset SSD1306
2- Consommation d'énergie extrêmement faible: éclairage plein écran 0,08w
3. Quatre trous de montage pour une installation facile
4. Type d'interface: SPI (peut être changé en IIC)
5. Prise en charge d'une variété de puces de commande: entièrement compatible avec Arduino série 51, série msp430, stm32/2 CSR IC, ETC
6Voltage électrique: CC 3V - 5V


Caractéristiques:


SAEF Technology est un fournisseur professionnel de modules OLED.Écrans OLED graphiques et panneaux d'affichage OLEDLa structure mécanique comprend les types Chip on Board (COB), Chip on Glass (COG) et TAB (Tape Automated Bonded).Les modules OLED SAEF présentent tous les avantages importants

• Temps de réaction plus rapide à +25 °C 10 μsec.
• Angle de vision illimité “À 175°
• Mince Aucun besoin de rétroéclairage, émission automatique
• Brillance élevée
• Rapport de contraste élevé ≤ 10,000Je suis désolé.
• Température de fonctionnement large: -40 °C à 80 °C
• Consommation d'énergie réduite

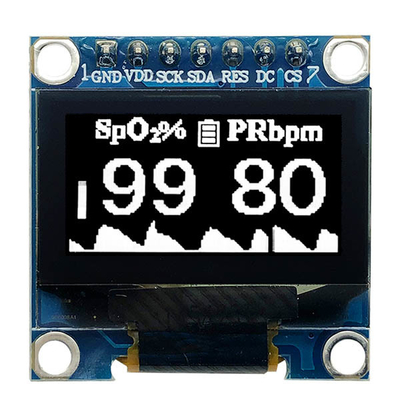

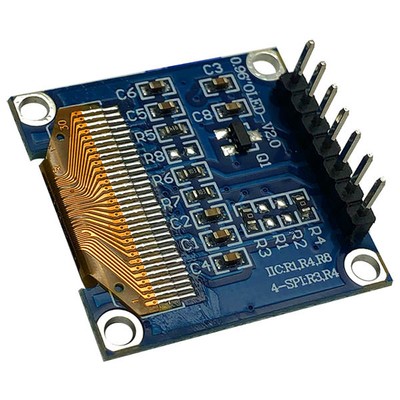

0.96 pouces SSD1306 contrôleur 7 broches polices blanches et bleues SPI affichage OLED 128x64 3V PMOLED dessin du produit

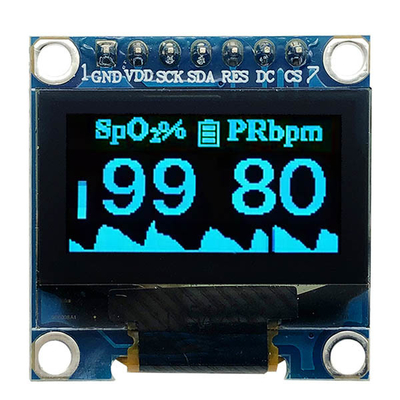

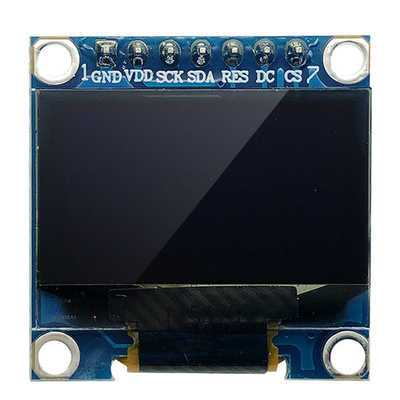

 0.96 pouces SSD1306 contrôleur 7 broches polices blanches et bleues SPI affichage OLED 128x64 3V PMOLED image du produit


Précautions pour la manipulation du module OLED

1Le panneau d'affichage est en verre et en polariseur. Comme le verre est fragile, il a tendance à se fissurer lors de la manipulation, en particulier sur les bords. Veuillez éviter de tomber ou de se frotter.Ne le soumettez pas à un choc mécanique en le laissant tomber ou en le heurtant.
2Ne pas appliquer une force excessive sur la surface de l'écran ou sur les zones adjacentes, car cela peut provoquer des anomalies. Ne pas toucher l'écran à mains nues.Cela va tacher la zone d'affichage (certains cosmétiques sont déterminés par le polariseur).
3. Le polariseur recouvrant la surface d'affichage du module OLED est doux et facilement rayé.pousser ou frotter les polariseurs exposés avec quelque chose de plus dur qu'un plomb de crayon HB (verreLa condensation sur la surface et le contact avec les bornes en raison du froid endommageront,tache ou sale le polariseurAprès avoir été testés à basse température, les produits doivent être réchauffés dans un récipient avant d'entrer en contact avec l'air à température ambiante.
4Si la surface de l'écran est contaminée, respirez sur elle et essuyez-la doucement avec un chiffon sec et doux. Si elle est fortement contaminée, humidifiez le chiffon avec l'un des solvants suivants.
- L' alcool isopropylique
- Alcool éthylique
Ne frottez pas fortement pour éviter d'endommager la surface de l'écran.
5Les solvants autres que ceux mentionnés ci-dessus peuvent endommager le polariseur.
- De l'eau.
- Cétone
- Solvants aromatiques
Effacez immédiatement la salive ou les gouttes d'eau, le contact avec l'eau pendant une longue période peut provoquer une déformation ou une décoloration.
6La corrosion des électrodes est accélérée par les gouttelettes d'eau, la condensation d'humidité ou un débit de courant dans un environnement à haute humidité.
7. Lors du montage du module OLED, assurez-vous qu'il n'est pas tordu, déformé ou déformé.

8. N'essayez pas de démonter ou de traiter le module OLED.
9Le terminal NC devrait être ouvert, ne connectez rien.
10. Si le circuit logique est éteint, ne pas appliquer les signaux d'entrée.
11. Contrôle des décharges électrostatiques,Puisque ce module utilise un CMOS LSI, la même attention particulière doit être accordée à la décharge électrostatique qu'à un IC CMOS ordinaire.Pour empêcher la destruction des éléments par électricité statique, veiller à maintenir un environnement de travail optimal.

- Avant de retirer l'OLED de son boîtier ou de l'intégrer dans un ensemble, assurez-vous que le module et votre corps ont le même potentiel électrique.Assurez-vous de mettre le corps à la terre lorsque vous manipulez les modules OLED.
- Les outils nécessaires à l'assemblage, tels que les fer à souder, doivent être correctement mis à la terre.Lorsque vous utilisez un tournevis électrique pour fixer la LCM, le tournevis doit être de potentialité au sol pour minimiser autant que possible toute transmission d'ondes électromagnétiques produites par des étincelles provenant du commutateur du moteur.
- Pour réduire la quantité d'électricité statique générée, ne pas effectuer d'assemblage et d'autres travaux dans des conditions sèches.Pour réduire la production d'électricité statique, veillez à ce que l'air dans le travail ne soit pas trop sec.Il est recommandé d'avoir une humidité relative de 50% à 60%.
- Le module OLED est recouvert d'un film pour protéger la surface de l'écran.

Précautions pour le stockage du module OLED

1. Lors du stockage des modules OLED, les précautions suivantes sont nécessaires.
i. Les conserver dans un sac en polyéthylène scellé avec le sécheur.
ii. Conserver dans un endroit sombre. Ne pas exposer au soleil ou à la lumière fluorescente, maintenir la température entre 0°C et 35°C et maintenir l'humidité relative entre 40% RH et 60% RH.
iii. La surface du polariseur ne doit pas entrer en contact avec d'autres objets (nous vous conseillons de les ranger dans le récipient d'électricité antistatique dans lequel ils ont été expédiés).
2. autres
i. Si les modules OLED fonctionnent depuis longtemps, cela entraînera une détérioration de la luminosité.Sinon les modèles d'affichage peuvent rester à l'écran comme images fantômes et il est irrécupérable.
ii. Pour minimiser la dégradation des performances des modules OLED résultant de la destruction causée par l'électricité statique, etc.,Veillez à ne pas retenir les sections suivantes lorsque vous manipulez les modules.
- Zone exposée du circuit imprimé.
- Des électrodes terminales.
