1.27 pouces AMOLED UG-2896GDEAF11 SSD1351 contrôleur 128x96 Matrice passive 30 broches connexion ZIF pour appareil médical  Description du produit

La diode électroluminescente organique (OLED) est une technologie de nouvelle génération, des images plus lumineuses et plus claires avec une vitesse de réponse plus agile.L'écran OLED UG-2896GDEAF11 est composé de 128 points RGB x 96 points individuelsCe module OLED est léger, faible puissance et petit, il existe différentes interfaces en option; il s'agit d'une interface SPI, Parallel et I2C par défaut.

La taille de la zone active est de 1,27 ′′ en diagonale avec une dimension de module de 33,70 × 26,90 × 1,60 (mm), une dimension de zone active de 25,708 × 19,28 (mm).L'écran OLED de 27 pouces est doté d'un circuit intégré SSD1351 et dispose d'un rapport de contraste élevé 20,000 : 1. la tension d'alimentation logique varie de 1,65V-3,5V, la valeur typique est de 3V. Il est idéal pour l'application telle que le dispositif médical, le système POS, les produits blancs, les applications domestiques,outil industriel, l'automatisation, les systèmes d'affichage audiovisuel, les appareils de soins personnels, les articles ménagers, les écrans d'automobile, les écrans d'information dynamique, etc.

Caractéristiques:

Voltage d'alimentation pour le fonctionnement ((VDD ): -0,3- 4 V
Voltage d'alimentation pour les broches d'entrée/sortie (VDDIO): -0,3 à 4 V
Voltage d'alimentation pour l'affichage ((VDDH): -0,3 - 15 V
Durée de vie (80 cd/m2) : 10 000 heures

> Toutes les tensions ci-dessus sont basées sur VSS = 0V.

> Lorsque ce module est utilisé au-delà des valeurs maximales absolues ci-dessus, une rupture permanente du module peut se produire.il est souhaitable d'utiliser ce module dans les conditions prévues à la section 3.Si ce module est utilisé au-delà de ces conditions, un dysfonctionnement du module peut survenir et la fiabilité du module peut se détériorer.

> Les plages de température définies n'incluent pas le polariseur.

> VCC = 14,0V, Ta = 25°C, 50% Checkerboard. La configuration du logiciel suit la section 4.5 Initialisation. La fin de vie est spécifiée comme 50% de la luminosité initiale atteinte.La durée de vie moyenne de fonctionnement à température ambiante est estimée par fonctionnement accéléré à haute température.

1.27 pouces AMOLED UG-2896GDEAF11 SSD1351 contrôleur 128x96 Matrice passive 30 broches connexion ZIF pour appareil médical ProduitLe dessin

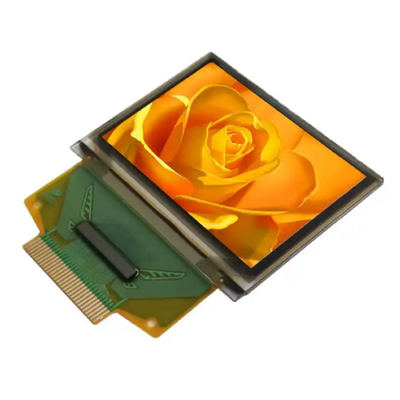

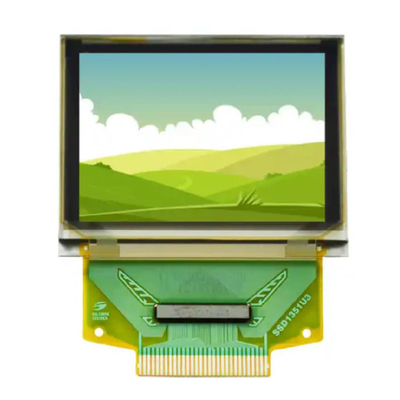

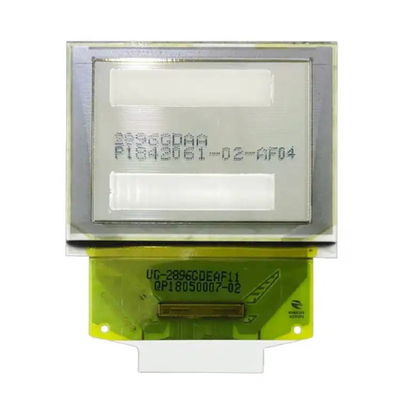

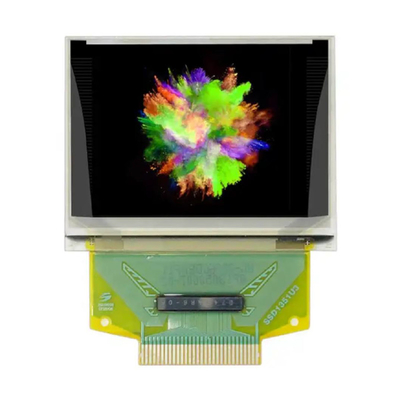

1.27 pouces AMOLED UG-2896GDEAF11 SSD1351 contrôleur 128x96 Matrice passive 30 broches connexion ZIF pour appareil médical ProduitImage

Précautions de conception pour le module d'affichage OEL

1) Les valeurs maximales absolues sont les valeurs qui ne peuvent pas être dépassées pour le module d'affichage OEL, et si ces valeurs sont dépassées, des dommages au panneau peuvent survenir.
2) Pour éviter les dysfonctionnements dus au bruit, veillez à satisfaire aux spécifications VIL et VIH et, en même temps, à faire le câble de la ligne de signal le plus court possible.
3) Nous vous recommandons d'installer une unité de prévention des surtensions (sécurisants, etc.) sur le circuit électrique (VDD).
4) Faites suffisamment attention pour éviter toute interférence sonore avec les appareils voisins.
5) En ce qui concerne les EMI, prendre les mesures nécessaires du côté de l'équipement.
6) Lors du montage du module d'affichage OEL, fixer la section extérieure du boîtier en plastique.
7) Si l'alimentation du module d'affichage OEL est coupée de force par des erreurs telles que le retrait de la batterie principale pendant que le panneau d'affichage OEL est en marche,nous ne pouvons pas garantir la qualité de ce module d'affichage OEL.
8) Le potentiel électrique à connecter à la face arrière de la puce IC doit être le suivant: SSD1333
* La connexion (contact) à tout autre potentiel que celui indiqué ci-dessus peut entraîner une rupture du CI.


Technologie de pilotage AMOLED

Différent de PMOLED, AMOLED est disposé avec 2 transistors et 1 condensateur (c'est-à-dire 2T1C) dans chaque unité de pixel, qui est la méthode de circuit d'entraînement de pixel la plus basique d'AMOLED,en tenant compte de la compensation des performances telles que l'uniformité de la luminositéChaque pixel de l'entraînement actif est équipé d'un transistor à film mince avec une fonction de commutation.et chaque pixel est équipé d'un condensateur de stockage de charge, et le circuit d'entraînement des périphériques et la matrice d'affichage sont intégrés sur le même substrat en verre.ce qui facilite l'intégration et la miniaturisationEn outre, le problème de connexion entre le circuit d'entraînement périphérique et l'écran étant résolu, le rendement et la fiabilité sont améliorés dans une certaine mesure.La caractéristique remarquable du pilote actif est que le circuit d'entraînement à courant constant est intégré à l'écran, et chaque pixel émettant de la lumière correspond à son transistor à couche mince pour l'adressage à la matrice, et le pilote émettant de la lumière comprend le transistor à couche mince, le condensateur de stockage de charge, etc.

Le moteur actif est un mode d'entraînement statique, avec un effet de stockage, et peut être entraîné à 100% de charge, qui n'est pas limitée par le nombre d'électrodes de balayage,et peut être réglé de manière sélective pour chaque pixel indépendamment, sans problème de cycle de travail, et est facile à obtenir une luminosité et une résolution élevées.Le conducteur actif peut régler indépendamment l'échelle de gris des pixels rouges et bleus avec une faible luminosité, ce qui est plus propice à la réalisation de la coloration OLED. Les appareils d'affichage OLED ont des caractéristiques de diode, donc en principe, ce sont des entraînements unidirectionnels en courant continu.en raison de l'épaisseur du film organique émettant de la lumière dans la gamme nanométrique, la taille de la surface émettrice de lumière est généralement supérieure à 100 microns et le dispositif présente des caractéristiques capacitives évidentes.de nombreux circuits d'entraînement adoptent le mode d'entraînement de courant constant vers l'avant et de tension constante inverse.

Dans le produit réel, une variété de facteurs affectant la qualité d'image AMOLED sont plus complexes, certains sont un certain facteur joue un rôle de premier plan, d'autres peuvent être le résultat d'une variété de facteurs,pour les facteurs qui entraînent une détérioration de la qualité de l'image AMOLED, l'industrie a étudié une variété de technologies de compensation des entraînements et le circuit de compensation correspondant, qui peuvent être grosso modo divisés en méthode de compensation de tension,méthode actuelle de compensation, méthode de compensation numérique, méthode de compensation externe, etc., par rapport à la technologie de procédé et à la technologie des équipements pour améliorer la détérioration de la qualité de l'image AMOLED,les moyens d'amélioration du circuit sont plus efficacesLa technologie de compensation du conducteur est le point clé et difficile du conducteur AMOLED, et c'est aussi la caractéristique spéciale du conducteur AMOLED par rapport au conducteur LCD TFT.
