Détails sur le produit:
|
| Produit: | 3Affichage TFT circulaire de 0,4 pouce | Résolution: | 800 x 800 pixels |
|---|---|---|---|
| interface: | MIPI | Direction de la vue: | Plein angle de visualisation d'IPS |
| écran tactile: | Panneau tactile capacitif (CTP) en option | Clé de pilotage: | Le numéro FL7707 |
| Contrôleur CTP: | Pour les appareils à commande numérique | Numéro de broche: | 30 épingles |
| Connexion: | ZIF | Luminance extérieure: | 1000 cd/m2 (nits) |
| Durée de vie des LED: | 40, 000 heures | Dessus :: | -20°C à +70°C |
| Je vous en prie.: | -30°C à +80°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3Affichage LCD circulaire de 0,4 pouce,Affichage circulaire de qualité automobile |
||
3.4 pouces affichage LCD TFT rond 800x800 pixels pour les applications automobiles
Le SFTO340XC-7093A-CT est un module d'affichage LCD TFT rond de 3,4 pouces, 800x800. Il présente une luminosité de 1000 cd/nits (valeur typique), avec un rapport de contraste de 1000:1 (valeur typique).La tension d'alimentation (VCC) pour actionner le panneau LCD est de 2.6V à 3.3V. Ce TFT de type IPS-LCD de 3,4 pouces peut fonctionner à des températures allant de -20 °C à +70 °C; sa température de stockage est comprise entre -30 °C et +80 °C.
L'écran LCD TFT de 3,4 pouces est un petit module d'affichage adapté à une variété d'applications, y compris
Appareils d'Internet des objets (IoT): adaptés à l'intégration dans des appareils IoT tels que des systèmes domestiques intelligents et des systèmes de contrôle industriels.
Dispositifs médicaux: Idéal pour être utilisé dans des défibrillateurs portables, des pompes à insuline et d'autres dispositifs de surveillance et de diagnostic médicaux.
Automatisation industrielle: Parfait pour le déploiement dans les systèmes de contrôle des machines, les systèmes de contrôle des processus et les systèmes de surveillance au sein de l'automatisation industrielle.
Jeux: Bien adapté à l'intégration dans des applications de jeu telles que les consoles de jeux portables.
Ces applications ne représentent que quelques exemples des diverses utilisations potentielles d'un écran TFT de 3,4 pouces.L'utilisation spécifique dépendra des exigences du produit et des caractéristiques et performances souhaitées de l'écran.
Caractéristiques
Informations sur le produit
| Produit: | 3Affichage TFT circulaire de 0,4 pouce |
| Résolution: | 800 x 800 pixels |
| Interface: | MIPI |
| Direction de la vue: | IPS Angle de vue complet |
| Le pilote IC: | Le numéro FL7707 |
| Numéro de broche: | 30 épingles |
| La luminance de surface: | 1000 Cd/m2 (nits) |
| Écran tactile: | Panneau tactile capacitif (CTP) facultatif |
| Contrôleur CTP: | Pour les appareils à commande numérique |
| En haut: | -20°C à +70°C |
| Je vous en prie. | -30°C à +80°C |
| Connexion: | ZIF |
| Durée de vie de la LED: | 40000 heures |
| Conformité: | Conforme à la réglementation REACH et RoHS |
3Affichage LCD TFT rond de 0,4 pouce de 800 x 800 pixels pour le dessin du produit d'application automobile
Définition de la broche
Pin1 LEDA LED anode
Pin2 LEDK1 cathode à LED
Pin3 LEDK2 cathode à LED
L'alimentation électrique de la pin4 VCI est de 2,8 à 3,3 V
Pin5 IOVCC alimentation électrique 1,8 V à 2,0 V
Les signaux de redémarrage de la LCM PIN6 RESET
Pin7 TE Sortie d'effet de déchirure
Pin8 PWM La sortie de fréquence PWM pour le contrôle du pilote LCD.
Pin9 Terrain du GND
Les signaux de données DSI-D0+ de type Pin10 D0P
Les signaux de données de type "PIN11 D0N"
Pin12 GND Terrain
Les signaux de données Pin13 D1P DSI-D1+
Les signaux de données de type "PIN14 D1N DSI-D1"
Pin15 GND Terrain
Pin16 CLKP DSI-Horloge+
Pin 17 CLKN DSI-Horloge-
Pin18 GND Terrain
Les signaux de données Pin19 D2P DSI-D2+
Les signaux de données de type "Pin20 D2N DSI-D2"
Pin21 GND Terrain
Les signaux de données Pin22 D3P DSI-D3+
Les signaux de données de type "PIN23 D3N DSI-D4"
Pin24 GND Terrain
Pin25 TP_INT Touch Interrompu
Pin26 TP_SDA Signal de données IIC tactile
Pin27 TP_SCL Toucher le signal de l'horloge IIC
Pin28 TP_RESET Signal de réinitialisation par toucher
Pin29 TP_VCI Touch L'alimentation électrique
Pin30 TP_IOVCC Touch L'alimentation électrique

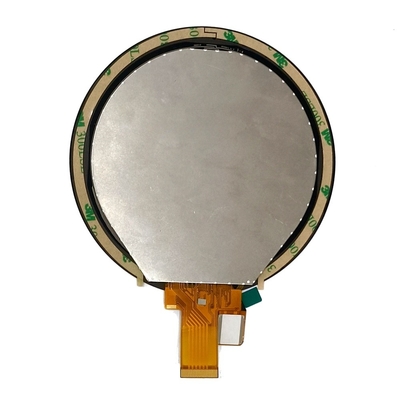

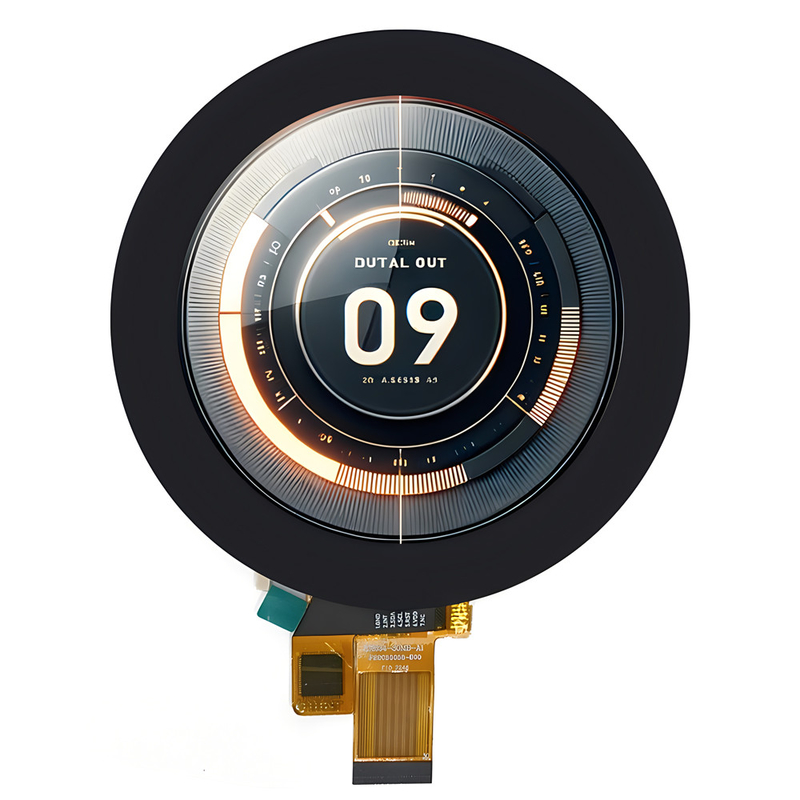

3Affichage LCD TFT rond de 0,4 pouce de 800 x 800 pixels pour l'image du produit d'application automobile
