Détails sur le produit:
|
| Produit: | 24X2 caractère LCM | Caractéristiques / colonnes: | 24 caractères x 2 lignes |
|---|---|---|---|
| Type de écran LCD: | FSTN, positif/négatif, transmissif | Couleur du rétroéclairage: | Blanc, bleu, jaune, rouge, vert |
| Voltage de fonctionnement: | 5V en option | Optique: | heure de 6h00 |
| Le contour de Dim.: | Le nombre d'étoiles est déterminé par le nombre d'étoiles. | Secteur de visionnement: | 93.5 × 16,0 mm |
| Le ton du personnage: | 3.7x5.95 | Entraînement de la méthode: | 1/16 devoir, 1/5 polarisation |
| Température de fonctionnement: | -20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Numéro de broche: | 16 BORNES | Contrôleur: | AIP31066 ou équivalent |
| Interface: | Interface MPU de 8 bits et 4 bits en série 6800 | Conformité: | PORTÉE et RoHS conformes |
| Mettre en évidence: | Module LCM de caractère 5V,Module LCM de caractères 24x2,24 caractères Module LCM de caractères |
||

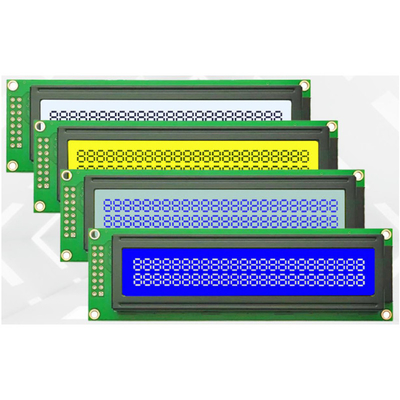

24 caractères 2 lignes 24x2 caractères LCM Module 5V FSTN Mode bleu/gris AIP31066 ou contrôleur IC équivalent Description du produit
SF2402A est un module d'affichage LCD 24x2 qui est intégré avec le contrôleur AIP31066 IC; son interface par défaut est parallèle à 8 bits et l'option d'alimentation 5V ou 3.3V.Cet affichage LCD 24x2 SF2402A est disponible sans rétroéclairage ou avec des options de rétroéclairage LED blanc. SF2402A 24x2 LCM est disponible dans diverses couleurs de panneau LCD, y compris les options LCD gris, jaune/vert et bleu et il peut fonctionner à des températures allant de -20°C à +70°C;sa température de stockage varie de -30°C à +80°C, son ensemble de caractères intégré prend en charge les options anglais/japonais, anglais/ouest-européen, anglais/européen scandinave ou anglais/cyrilique (russe).
La résolution d'affichage des caractères standard comprend l'écran LCD de caractères 8x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2, 40x2 et 40x4.Les modules LCD de caractères sont disponibles en types COB et COG avec différentes interfaces dans 8080Les modules d'affichage de caractères SPI,I2C.LCD sont dans les écrans LCD STN/FSTN/FFSTN avec différents rétroéclairages LED en couleur jaune-vert, blanc et bleu.Le Parlement européenNous proposons des écrans de caractères avec une tension de fonctionnement de 5V en standard et 3V ou 3.Les options 6V sont également disponibles sur demande..
Caractéristiques:
| Produit: | 24X2 caractère LCM | Caractères / Colonnes: | 24 caractères x 2 lignes |
|---|---|---|---|
| Type de écran LCD: | FSTN, positif/négatif, transmissif | Couleur du rétroéclairage: | Blanc, bleu, jaune, rouge, vert |
| Voltage de fonctionnement: | 5V en option | Optique: | 6Il est 3 heures. |
| Le contour de Dim.: | Il y a une différence de taille entre les deux. | Zone de vue: | 93.5 × 16,0 mm |
| Le pitch du personnage: | 3.7x5.95 | Mode de conduite: | Jéhovah est un Dieu d'amour, 1/6 |
| Température de fonctionnement: | -20°C à +70°C | Température de stockage: | -30°C à +80°C |
| Numéro de broche: | 16 épingles | Contrôleur: | AIP31066 ou équivalent |
| Interface: | 6800 Interface MPU en série à 8 bits et 4 bits | Conformité: | Conforme à la réglementation REACH et RoHS |
Une résistance variable doit être connectée au module LCD pour fournir une référence à V0.
la valeur recommandée de la résistance variable est de 10K à 20K.
Réglage de base
Pour faire fonctionner correctement le module LCD et afficher normalement, veuillez utiliser les instructions suivantes
réglage:
一N=1, affichage à deux lignes
一F=0, 5×8 points de police
一D=1, affichage sur
Nom de l'organisme:
一Ces réglages/commandes doivent être émis sur le module LCD pendant le démarrage.
一Voir la section Commandes d'affichage pour plus de détails.
Réinitialiser le module LCD
Lors de l'allumage de l'alimentation VDD et VSS, le module LCD exécutera la routine de réinitialisation
Il faut environ 50 ms. Après la routine de réinitialisation, l'état du module LCD sera
Suivez les instructions:
一N=1, affichage à deux lignes
1 Affichage clair
一DL=1, interface à 8 bits
一F=0, une police de caractères à points 5×8
一D=0, Affichage éteint
一C=0, le curseur éteint
一B=0, clignote
1I/D=1, augmentation de 1
一S=0, pas de décalage
Le numéro d'immatriculation
Une routine de réinitialisation n' a pas pu générer le paramètre de base
24 caractères 2 lignes 24x2 caractères LCM Module 5V FSTN Mode bleu/gris AIP31066 Ou contrôleur équivalent IC Dessin du produit et interface de broche

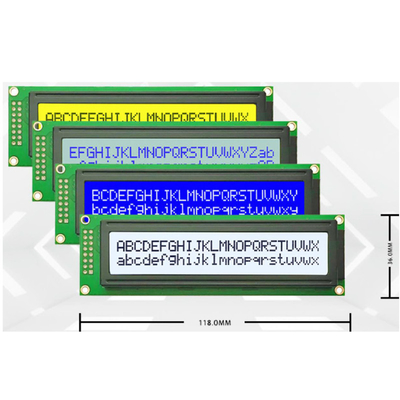

24 caractères 2 lignes 24x2 caractères LCM Module 5V FSTN Mode bleu/gris AIP31066 ou contrôleur IC équivalentImage du produit
L'usine et les installations
