Détails sur le produit:
|
| Produit: | Affichage d'affichage à cristaux liquides de segment | Mode d'affichage: | Positif/négatif, réflectif/réflectif |
|---|---|---|---|
| Condition de conduite: | 1/8 de taxe ou personnalisable | Voltage de fonctionnement: | 3,0 v |
| Optique: | 6:00 | Type d'écran: | Transflectif / Réflectif / Transmissif |
| Taille: | Personnalisable | Rétrécissement: | Blanc / Ambre / Bleu / Jaune |
| température de fonctionnement: | -30°C à +80°C | Température de stockage.: | -35°C à +85°C |
| Connexion: | connexion de broche métallique | espace de points: | 0.1 mm |
| Temps de réponse: | 0,1 Mme | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | ST7035 Affichage LCD à segments,Affichage LCD personnalisé à segment négatif,HT1621 Affichage LCD à segments |
||
HT1621 Module d'affichage LCD à segment contrôleur, affichage LCD à segment personnalisé avec rétroéclairage
Jetons un coup d'œil aux caractéristiques de l'écran LCD à 1621 segments
* Voltage de fonctionnement 2,4 à 5,2 V * Oscillateur RC intégré à 256 kHz
* Une puce externe de 32 KHz ou une source d'entrée de fréquence de 256 KHz peut être connectée
* Sélectionnable 1/2bas ou 1/3bas biais et cycle de travail de 1/2duty, 1/3duty, 1/4duty
* Source de fréquence basée sur le temps sur la puce
* La sonnette peut être sélectionnée avec deux fréquences
* Générateur de base de temps intégré et chronomètre WDT
* Sortie de débordement du chronomètre ou du chronomètre de surveillance
* Huit sources d'horlogerie de base/horloge à horloge
* Un pilote LCD 32segX 4com avec mémoire RAM 32X 4 bits intégrée
* Interface série à quatre fils /CS, DATA, WR, RD, généralement non utilisée par RD
* La fréquence du lecteur LCD sur la puce n'est pas réglable à 64 Hz
* Caractéristiques de configuration du logiciel: mode données et mode commande deux commandes
* Des broches VLCD sont fournies pour régler la tension de fonctionnement de l'écran LCD (réglage du contraste)
Correspondance de la table logique LCD
La RAM de HT1621 correspond à la table logique dans la figure ci-dessus.
HT1621 correspond à 32 adresses et chaque adresse correspond à 4 données COM
Par exemple, si une adresse 0 est écrite à 0X08 T1 de SGE0 est allumée
Écrire 0X01 correspond à la lumière 1F de SGE0
Écrire 0X02 luminosité 1G correspondant à SGE0
Écrire 0X07 1E, 1G et 1F de SGE0 sont allumés ensemble
Écrire 0X0F Tous les 1E, 1G, 1F et T1 de SGE0 sont lumineux
HT1621 peut être écrit consécutivement, et il est préférable d'écrire deux adresses à la fois, de sorte qu'il est facile de faire une table de table, et il est facile d'écrire.
Par exemple, les deux premières adresses sont écrites 0XF7 correspondant à SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B et 1A sont toutes éclairées, de sorte qu'un caractère complet "8" est affiché.
Afin de faire l'affichage LCD, ces instructions doivent être écrites dans l'initialisation du CI.
Tout d'abord, comprenons ce que sont les instructions et les données
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
Les trois premiers chiffres de 100 sont les bits de drapeau de l'instruction, et les 9 derniers bits sont les valeurs d'instruction
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
Les trois premiers chiffres 101 sont les bits de drapeau des données, et les 8 derniers bits sont les données
C'est-à-dire, voir les trois premiers chiffres de 100 représente l'instruction, et voir les trois premiers chiffres de 101 représente les données
| Produit: | HT1621 LCD du segment du contrôleur | Mode d' affichage: | Positif/négatif, réflectif/réflectif |
|---|---|---|---|
| Condition de conduite: | 1/8 Droit de douane ou personnalisable | Voltage de fonctionnement: | 3.0 V |
| Optique: | 6:00 ou coûtomisable | Type d'affichage: | Transflectif / Réflectif / Transmissif |
| Taille: | Personnalisable | Lumière arrière: | Blanc / Ambre / Bleu / Jaune |
| Température de fonctionnement: | -30°C à +80°C | Température de stockage: | -35°C à +85°C |
| Connexion: | Connexion de broche métallique | L' espace entre les points: | 0.1 mm |
| Temps de réponse: | 0.1 Ms | Conformité: | Conforme à la réglementation REACH et RoHS |

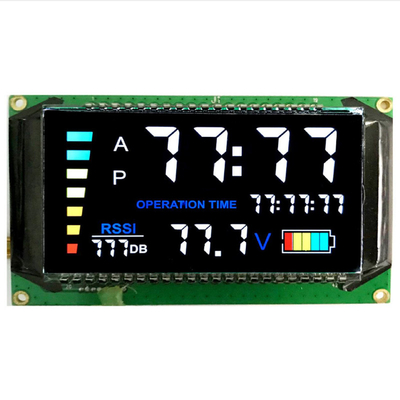

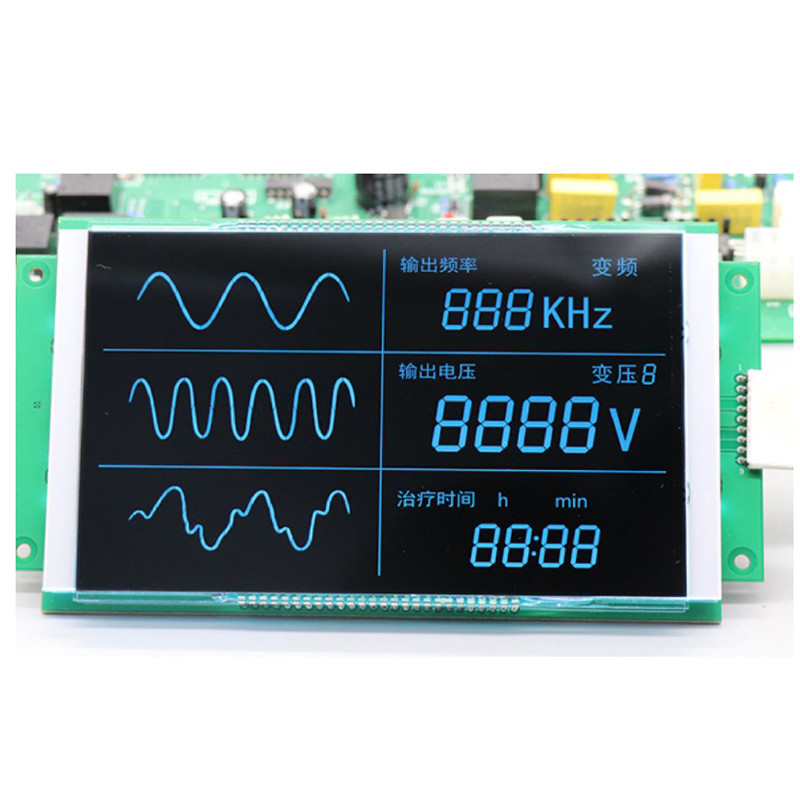

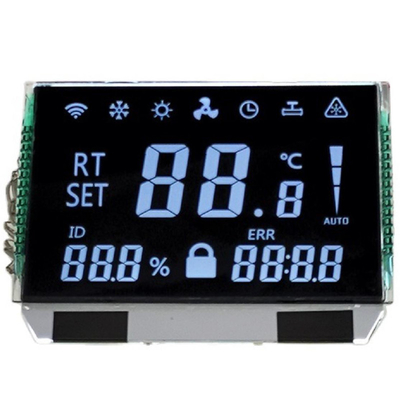

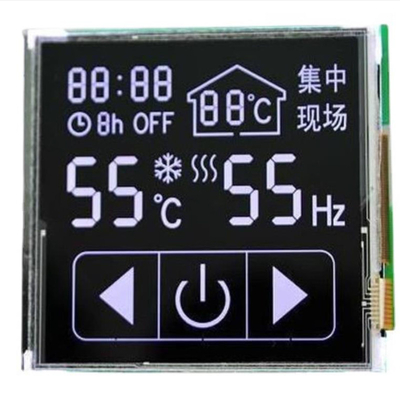

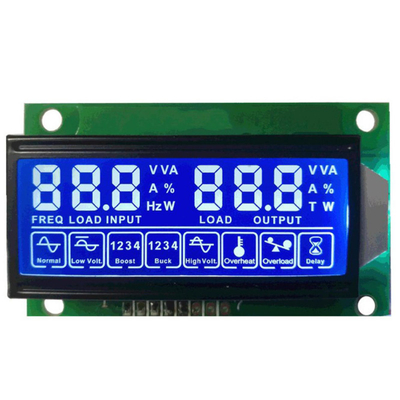

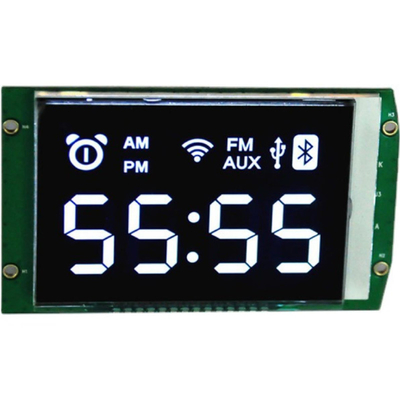

Affichage LCD VATN à segment négatif personnalisé avec contrôleur HT1621 ST7035 Images du produit
Les installations d'usine et les certificats
Pourquoi nous choisir?
1.Nous fournissons une solution personnalisée LCD Display
Votre produit a-t-il des exigences d'application spéciales, des spécifications électriques, des spécifications optiques, des caractéristiques tactiles ou des dimensions mécaniques qui nécessitent des écrans personnalisés?SAEF peut répondre à vos exigences LCD personnalisées.
2.Solutions totales pour l'écran tactile et l'écran
Êtes-vous préoccupé par l'assemblage de l'écran tactile et de l'écran d'affichage?SAEF peut fournir des écrans tactiles personnalisés et standard, y compris des solutions multi-touch résistives et capacitives, y compris un service de liaison aérienne et optique..
3.L'engagement en faveur de la fiabilité de la qualité
SAEF est qualifié par ISO9001:2015 et ISO14000, répondant à la RoHS, REACH et à d'autres règles environnementales sur les marchés mondiaux.tests de fiabilité et de vieillissement.
4.L'approvisionnement à long terme
Dans des circonstances normales, les produits que nous recommandons peuvent être fournis pendant plus de 5 ans.Nous ferons des plans alternatifs à l'avance pour assurer vos besoins d'approvisionnement à long terme.
