HT1621 DP1621 VK1621 personnalisé 7 segments COB SPI Interface Mètre à barre étirée Module d'écran LCD tactile

Produit chinois de l'écran LCD Module d'écran d'affichage LCD

Compatible avec le HT1621, le DP1621 est une puce de pilote LCD de mappage de mémoire à matrice de points, qui peut prendre en charge des écrans LCD jusqu'à 128 points (32SEG*4COM), ainsi que des écrans LCD avec 2COM et 3COM.Le micro-ordinateur à puce unique peut configurer les paramètres d'affichage et envoyer les données d'affichage à travers 3/4 broches de communication, et peut également entrer en mode économie d'énergie par la commande.

Caractéristiques de la puce DP1621

◆ Compatible avec le HT1621B

◆ Oscillateur RC intégré à 256KHz

◆ Il peut être connecté à une puce 32KHz ou à une source d'entrée de fréquence 256KHz

◆ 1/2 ou 1/3 biais et 1/2, 1/3 ou 1/4 cycle de travail peuvent être sélectionnés

◆ Voltage de fonctionnement: 2,4 à 5,2 V

◆ source de fréquence basée sur le temps sur la puce

◆ La sonnette peut choisir deux fréquences

◆ La commande d'économie d'énergie peut être utilisée pour réduire la consommation d'énergie

◆ Générateur de temps intégré et chronomètre de surveillance (WDT)

◆ Sortie de débordement de la base de temps ou du chronomètre de surveillance

◆ Huit sources d'horlogerie à base d'heure/horloge à chronomètre

◆ pilote LCD 1 x 32 x 4

◆ 1 mémoire RAM intégrée à l'écran 32x4 bits

◆ Interface série à quatre fils

◆ Source de fréquence de la clé LCD intégrée à la puce

◆ Caractéristiques de configuration du logiciel

◆ Les commandes en mode données et en mode commande

◆ Trois modes d'accès aux données

◆ Des broches VLCD sont fournies pour régler la tension de fonctionnement du LCD

◆ Paquet: LQFP44/LQFP48/SSOP48

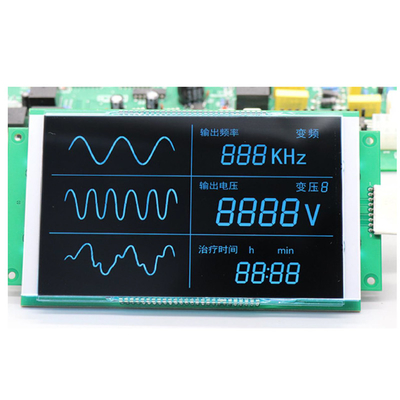

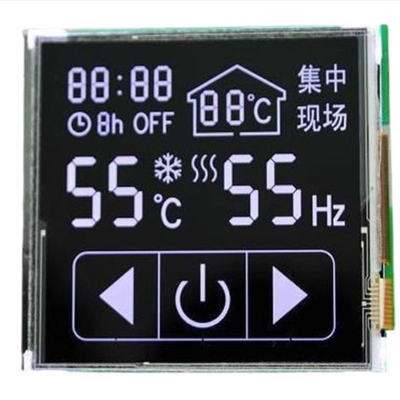

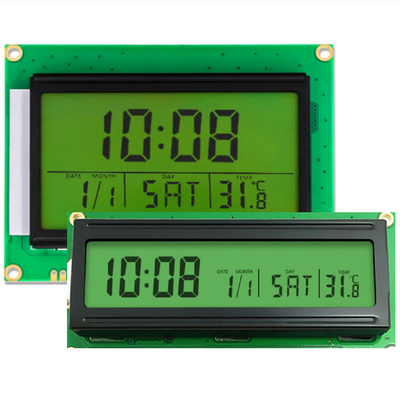

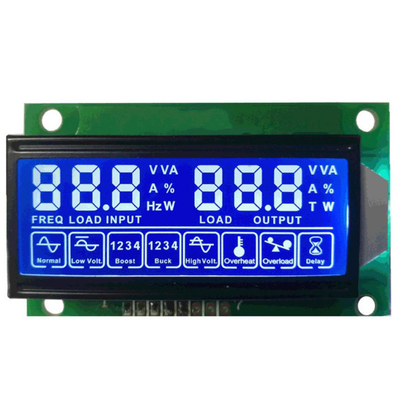

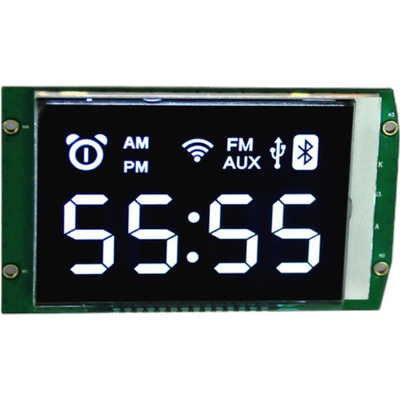

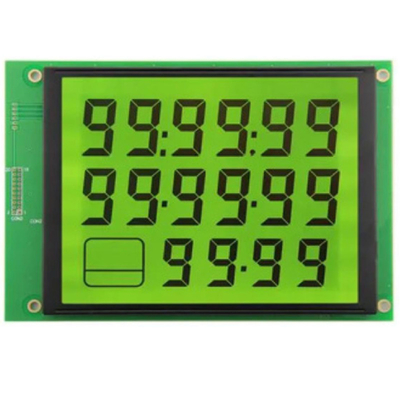

Chine Produit LCD Segment personnalisé COB HT1621 DP1621 IC SPI MUC Interface Écran LCD Module d'affichage Images du produit

Les installations et les clients stratégiques

Pourquoi nous choisir?

1- Je ne sais pas.Nous fournissons une solution personnalisée d'affichage LCD

Votre produit a-t-il des exigences d'application spéciales, des spécifications électriques, des spécifications optiques, des caractéristiques tactiles ou des dimensions mécaniques qui nécessitent des écrans personnalisés?SAEF peut répondre à vos exigences LCD personnalisées.

2- Je ne sais pas.Solutions totales pour écran tactile et affichage

Êtes-vous préoccupé par l'assemblage de l'écran tactile et de l'écran d'affichage?SAEF peut fournir des écrans tactiles personnalisés et standard, y compris des solutions multi-touch résistives et capacitives, y compris un service de liaison aérienne et optique..

3- Je ne sais pas.Engagement en faveur de la fiabilité de la qualité

SAEF est qualifié par ISO9001:2015 et ISO14000, répondant à la RoHS, REACH et à d'autres règles environnementales sur les marchés mondiaux.tests de fiabilité et de vieillissement.

4- Je ne sais pas.Fourniture à long terme

Dans des circonstances normales, les produits que nous recommandons peuvent être fournis pendant plus de 5 ans.Nous ferons des plans alternatifs à l'avance pour assurer vos besoins d'approvisionnement à long terme.


Contacts

Bienvenue à vous renseigner via ck@saef.com.cn

Mots clés de recherche:L'écran LCD TN, l'écran LCD VA, l'écran LCD VATN, l'écran LCD HTN, l'écran LCD STN, l'écran LCD FSTN, l'écran LCD EBTN, les compteurs de température et d'humidité LCD, les échelles électroniques LCD, les compteurs multimètres LCD, les compteurs intelligents LCD, les compteurs d'eau LCD, les compteurs de gaz LCD,compte à guichets LCD, LCD de caisse, LCD de distributeur, LCD de téléphone, LCD de walkie-talkie, LCD de masseur, LCD de tapis de course, LCD du compteur de graisse, LCD du climatiseur, LCD audio.télécommande LCD, machine d'apprentissage LCD, dictionnaire électronique LCD, MP3 LCD, ordinateur, panneau de commande LCD, machine à ravitaillement en CNC LCD, ordinateur industriel LCD, console de jeu LCD, calendrier perpétuel LCD, LCD de l'horloge.L'instrumentation LCDLcd pour appareils de santé, lcd pour thermostat, lcd pour appareils ménagers, lcd pour ascenseur, lcd pour ascenseur.


Compétences en programmation LCD

Premièrement, les paramètres de base du cristal liquide segmenté
1.Duty: cycle de service
Ce paramètre est également généralement appelé le nombre de charge ou le nombre de com, et le segment de cristal liquide adopte généralement le mode de conduite de la numérisation dynamique en division temporelle, dans ce mode,le rapport entre le temps d'interruption effectif de chaque com et l'ensemble du cycle de balayage, c'est-à-dire le cycle de travail, est fixe, égal au nombre de 1/com.

2.Bias: Bias
La forme d'onde de conduite du SEG/COM de l'écran LCD est un signal analogique, et le rapport de la tension analogique de chaque niveau à la tension de sortie la plus élevée de l'écran LCD est appelé biais, et d'une manière générale,Le biais est exprimé comme le rapport entre la tension la plus basse et la tension de sortie la plus élevéeEn général, il existe une certaine relation entre le biais et le devoir, plus le nombre de tâches est important, plus le temps de balayage correspondant à chaque commande est court.et pour obtenir la même luminosité et le même contraste d'affichage, la tension de von doit être augmentée et la différence entre le niveau sélectif et le niveau non sélectif doit être augmentée, c'est-à-dire que le Bias doit être augmenté,et il y a une formule empirique entre Duty et Bias, à savoir:
Partie prenante = 1/(√Duty + 1)

3. VDD: tension de travail
Les molécules de cristaux liquides ont besoin de signaux CA pour fonctionner, et la tension CC à long terme ajoutée aux deux extrémités des molécules de cristaux liquides affectera les caractéristiques électrochimiques des molécules de cristaux liquides,provoquant un écran flou, une durée de vie réduite et une destruction irréversible.

4.Frame: taux de cadrage de balayage
Fréquence de balayage, la fréquence de la tension CA qui entraîne directement la molécule de cristal liquide est généralement comprise entre 60 et 100 Hz,qui est déterminée en fonction de la surface et de la conception du panneau LCDP, la fréquence est trop élevée, ce qui entraînera une augmentation de la consommation d'énergie de conduite, et la fréquence est trop basse, ce qui provoquera un clignement de l'écran,et s'il existe une relation en multiples entiers entre la fréquence de balayage et la fréquence de la source lumineuse, l'affichage va également avoir des clignotements.

D'autres choses telles que l'angle de vision, la méthode de connexion, la plage de température de fonctionnement, etc., alors laissez le fournisseur le faire selon les besoins spécifiques;


En ce qui concerne la façon de contrôler l'affichage de l'écran du code du segment, certains MCU tels que MSP4304152 le pilote de code du segment de support, sinon, vous pouvez utiliser un pilote IC spécial tel que HT1621B / HT1622, etc.,après que le conducteur ait terminé, il ne s'agit que d'écrire des données, et chaque bit de données contrôle l'affichage ou non du code du segment correspondant;
Le principe est le même, mais l'utilisation de quelques compétences en langage C rendra le programme plus concis et efficace;
