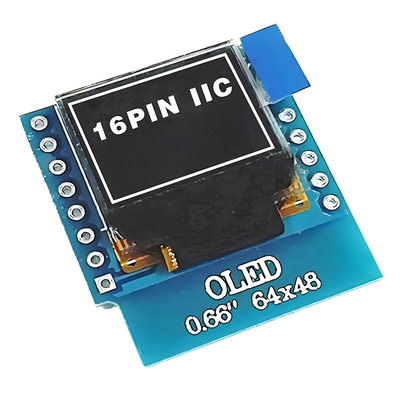

0.66 Inch IIC OLED Display 16 Pin With 64x48 Pixels, White/Blue Fonts Ultra-Low Power OLED Display
0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues 0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues 0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues 0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues

Image Grand :  0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues

Détails sur le produit:
Lieu d'origine: ShenZhen / Chine
Nom de marque: SAEF
Certification: ISO9001 / ISO14000
Numéro de modèle: Le nombre de personnes concernées par le traitement doit être déterminé conformément à l'annexe I du
Conditions de paiement et expédition:
Quantité de commande min: 3 PCs
Prix: Negotiable based on order lot quantity
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 1 à 3 semaines
Conditions de paiement: L/C, T/T, Western Union et Paypal
Capacité d'approvisionnement: 3000K pièces par mois

0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues

description de
Produit: Interface OLED de 0,66 pouce avec un écran IIC La structure: COG + PCB
Résolution: 64x48 pixels Interfaces: I2C
Vue d'Algle: Tout l'angle de visualisation Numéro de broche: 16 BORNES
Couleur: Blanc / bleu en option Taille du module: 25.5 ((W) × 28 ((H) × 2,7 ((T) mm
Verres: Les émissions de CO2 sont calculées en fonction de l'intensité de la chaleur. Contrôleur: SSD1306 ou équivalent
Énergie: 3.3V / 5V Lumière: 120 cd/m2 (min)
Je travaille comme temp.: -40°C à +85°C Ratio de contraste: 2000: 1 (contraste dans une pièce sombre)
Conformité: Conforme à la réglementation REACH et RoHS Certificat: Pour les appareils de traitement des eaux usées:2015
Mettre en évidence:

Affichage OLED à polices blanc/bleu

,

Affichage OLED de 64x48 pixels

,

0Affichage OLED de 66 pouces

0Affichage OLED de 66 pouces 16 broches 64x48 pixels Description du produit


Le nombre d'heures de travail est déterminé par le nombre de jours de travail.le module OLED a une diagonale de 0,66 pouce, il est fait de 64 x 64 pixels.SFOM066YZ16-6448WB-01 disposant d'une commande PCB avec interface IIC, leLe circuit imprimé à 16 trous de montage est une méthode facile pour les clients de fixer des modules sur leurs applications.Le nombre d'heures de travail est déterminé par le nombre de jours de travail.le module est intégré avec SSD1306 IC; il prend en charge l'interface IIC, fonction de conduite 1/64, la tension d'alimentation pour la logique est de 3,3V ~ 5V, niveau d'E/S de 5V à 3V avec circuit de conversion,l'affichage avec 50% de courant de carte de contrôle est de 80 mA @3.3VDD (valeur typique). La connexion du module est de 7 broches d'en-tête, 4 broches d'en-tête en option.
Ce module OLED est adapté à une application domestique intelligente, à un appareil médical, à une commande intelligente, à un compteur, etc. Il peut fonctionner à des températures allant de -40°C à +85°C;



1Écran mini OLED de 0,66 pouce avec résolution 64X48 et chipset SSD1306
2- Consommation d'énergie extrêmement faible: éclairage plein écran 0,08w
3. Quatre trous de montage pour une installation facile
4Type d'interface: IIC (peut être changé en SPI)
5. Prise en charge d'une variété de puces de commande: entièrement compatible avec Arduino série 51, série msp430, stm32/2 CSR IC, ETC
6Voltage électrique: CC 3V - 5V





Caractéristiques:



Produit: Interface OLED de 0,66 pouce Structure du bâtiment COG + PCB
Résolution: 64x48 pixels Interfaces: Le secteur privé
Je regarde Algle: Tout angle de vue Numéro de broche: 16 épingles
Couleur: Blanc / bleu optionnel Taille du module: 25.5 ((W) × 28 ((H) × 2,7 ((T) mm
Vitres: Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite. Contrôleur: SSD1306 ou équivalent
Énergie électrique: 3.3V / 5V Lumière: 120 Cd/m2 (min)
Temps de fonctionnement: -40°C à +85°C Ratio de contraste: 2000: 1 (contraste dans une pièce sombre)
Conformité: Conforme à la réglementation REACH et RoHS Le certificat: La valeur de l'échantillon doit être la même que celle de l'échantillon.2015



SAEF Technology est un fournisseur professionnel de modules OLED.Écrans OLED graphiques et panneaux d'affichage OLEDLa structure mécanique comprend les types Chip on Board (COB), Chip on Glass (COG) et TAB (Tape Automated Bonded).Les modules OLED SAEF présentent tous les avantages importants

  • Temps de réaction plus rapide à +25 °C 10 μsec.
  • Angle de vision illimité “À 175°
  • Mince Aucun besoin de rétroéclairage, émission automatique
  • Brillance élevée
  • Rapport de contraste élevé ≤ 10,000Je suis désolé.
  • Température de fonctionnement large: -40 °C à 80 °C
  • Consommation d'énergie réduite

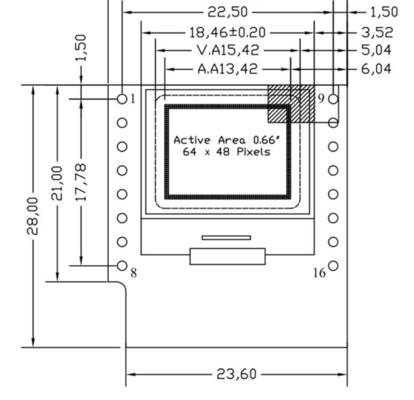

0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues Dessin du produit


0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues 0

0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues 1

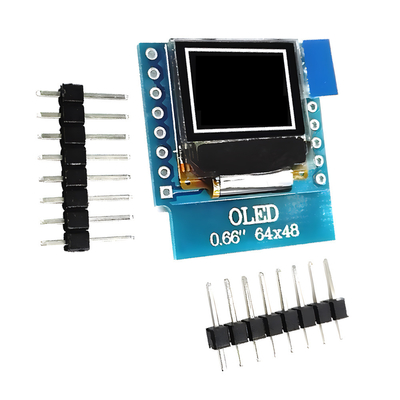

0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues Image du produit

0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues 20Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues 3

Comprendre le principe de l'affichage OLED - jouer avec différentes façons d'utiliser les modules OLED

Le module OLED dispose de quatre modes de fonctionnement, à savoir les interfaces parallèles 6800 et 8080, le mode d'interface SPI série à 4 fils et le mode d'interface IIC.La relation entre les réglages BS1/BS2 et le mode d'interface du module est indiquée dans le tableau suivant::

0Affichage OLED 16 broches avec 64x48 pixels, polices blanches et bleues 4

Le réglage par défaut du module OLED SAEF Technology est BS0 à GND, BS1 et BS2 à VCC (mode 8080), si vous souhaitez le régler sur d'autres modes,vous devez modifier les paramètres BS0-BS2 avec un fer à souder à l'arrière de l'OLED(Changement de matériel)
D'après le schéma, nous pouvons savoir qu'il y a un total de 16 broches dessinées, et sur les 16 lignes, nous n'avons utilisé que 15 broches, et l'une d'elles est suspendue.et 13 sont restésDans différents modes, le nombre de lignes de signal dont nous avons besoin est différent, dans le mode 8080, les 13 sont nécessaires, dont l'un est commun, à savoir la ligne de réinitialisation RST (RES),que nous pouvons directement connecter à la réinitialisation de la MCU (pour confirmer que la méthode de réinitialisation est la même)Dans le mode IIC, seulement 2 lignes sont nécessaires!

Le mode de fonctionnement de l'IIC n'a besoin que de deux lignes, et le mode de fonctionnement de l'IIC consiste à utiliser deux fils pour simuler l'IIC pour obtenir des données.



Le contrôleur OLED est SSD1306, c'est-à-dire que l'écran nu est alimenté par SSD1306, qui est également une puce de pilotage LED plus largement utilisée.



Mémoire vidéo du module OLED
L'OLED lui-même n'a pas de mémoire vidéo, et sa mémoire vidéo dépend du SSD1306 pour fournir.Chaque page contient 128 octets, un total de 8 pages, ce qui correspond exactement à la taille de la matrice de points 128*64.
Cependant, comme l'OLED ne peut pas contrôler une matrice de points à la fois, il ne peut contrôler qu'une matrice de 8 points; et c'est un contrôle de balayage vertical;
Parce que chaque écriture est écrite en octets, il y a un problème, si nous utilisons le mode d'écriture seule pour faire fonctionner le module, alors, nous devons écrire 8 points à la fois, donc quand nous dessinons un point,nous devons trouver l'état actuel de chaque bit de l'octet où le point à définir est situé (0/1Dans le cas contraire, les données écrites écraseront l'état précédent, et le résultat sera que certains points qui ne doivent pas être affichés sont affichés,ou ceux qui devraient être affichés ne sont pas affichésDans le mode lisible, nous pouvons lire le octet à écrire d'abord, obtenir la situation actuelle, puis l'écrire dans le gramme après avoir modifié le bit à réécrire,pour ne pas affecter la situation précédenteCependant, cela nécessite la possibilité de lire la GRAM, pour le mode SPI à 3 fils ou à 4 fils, le module ne prend pas en charge la lecture et le mode lecture->-à->-écriture est également relativement lent.
Donc, la méthode que nous utilisons est de créer une GRAM OLED (un total de 128 octets) à l'intérieur du STM32, et à chaque modification, modifier seulement la GRAM sur le STM32 (en fait SRAM), et après la modification,écrire le GRAM sur le STM32 au GRAM OLED à la foisBien entendu, cette méthode présente également des inconvénients, c'est-à-dire qu'elle est plus gênante pour les microcontrôleurs avec une SRAM très petite (comme la série 51).
