Détails sur le produit:
|
| Produit: | Affichage LCD à sept segments | Verres: | TN/HTN/STN, réflecteur/transflecteur |
|---|---|---|---|
| Condition de conduite: | 1/4 de charge, 1/3 de biais, 3,3 V | Optique: | 6À 12h00 (facultatif) |
| Le contour de Dim.: | de diamètre inférieur ou égal à 5 mm | Rétrécissement: | Personnalisable |
| Température de fonctionnement: | -40°C à +85°C | Temps de réponse: | 100 ms @ 25°C |
| impression extérieure: | Aucun (personnalisable) | Connecteur: | PIN en métal |
| Application du projet: | Écran avant du compteur | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD à segment ODM,Affichage LCD en mode réfléchissant |
||

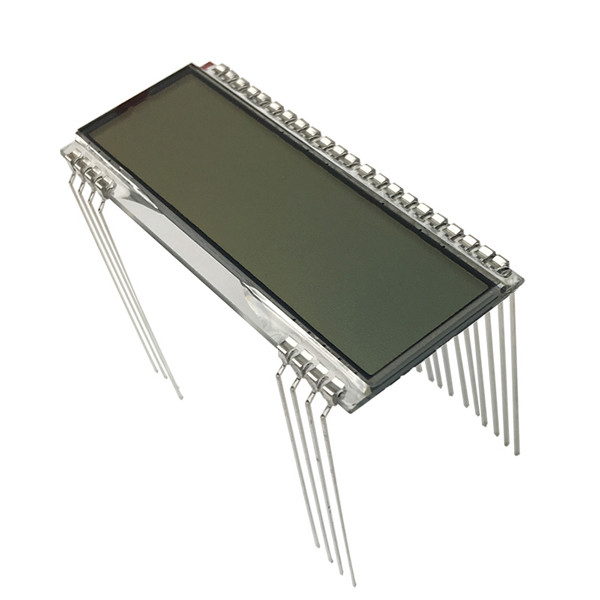

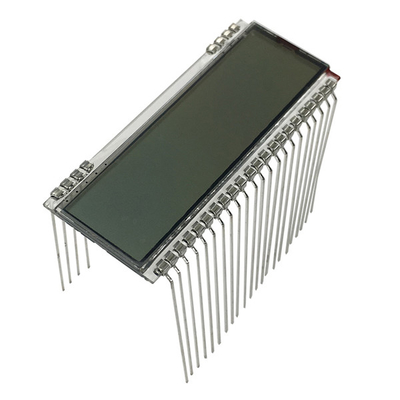

Affichage LCD en mode réfléchissant, TN HTN FSTN Affichage LCD alphanumérique à compteur Introduction du produit
Le compteur LCD est toujours utilisé pour afficher les fonctions de mesure des paramètres électriques tels que la tension, le courant, la puissance, l'énergie.éclairage arrière et signal clignotant de tension).
L'écran LCD du compteur nécessite une large plage de température de fonctionnement allant de -40 à 85 °C en raison de son environnement d'application.
JY4242HP-A présente les principaux avantages de l'écran
| Produit: | Affichage LCD à sept segments | Vitres: | TN/HTN/STN, réflecteur/transflecteur |
|---|---|---|---|
| Condition de conduite: | 1/4 de charge, 1/3 de biais, 3,3 V | Optique: | 6À 12h00 (facultatif) |
| Le contour de Dim.: | 59 x 25 x 2,85 mm | Lumière arrière: | Personnalisable |
| Température de fonctionnement: | -40°C à +85°C | Temps de réponse: | 100 Ms @ 25°C |
| Impression de surface: | Aucun (personnalisable) | Connecteur: | Pions métalliques |
| Applications: | Écran avant du compteur | Conformité: | Conforme à la réglementation REACH et RoHS |
Les applications de lcd de compteur sont les suivantes:
Affichage par segment LCD Mode réfléchissant, TN HTN FSTN Affichage par compteur LCD alphanumérique Dessin du produit
La différence entre TN, HTN, STN, FSTN, DSTN, CSTN et TFT
LCD fait référence à l'affichage à cristaux liquides, qui est un terme général pour la technologie d'affichage à cristaux liquides.Les TFT sont différentes classifications d'affichage à cristaux liquidesLa différence entre elles réside dans la disposition des cristaux liquides, l'angle de torsion et l'aspect électrique.
La structure de TN, HTN, STN, FSTN, DSTN et CSTN est fondamentalement la même.
TN est généralement tordue de 90 degrés,
HTN est une torsion de 90 à 120 degrés,
Le STN est une torsion de 180 à 270 degrés,
Les FSTN, DSTN, CSTN sont tous des STN, simplement parce que l'apparence des STN ordinaires est généralement jaune-vert ou bleu, tandis que l'apparence des FSTN et des DSTN est noire ou blanche.
Le FSTN est un STN (STN compensé par film) avec compensation par film mince.
Le DSTN est une structure à double STN pour obtenir un affichage en noir et blanc.
CSTN est généralement une structure FSTN avec une structure de diaphragme de filtre à couleur pour obtenir l'affichage des couleurs.
Les produits TN appartiennent à la catégorie de produits LCM (LCD Module), dont les principaux avantages sont la faible consommation d'énergie et l'abondance des données d'affichage des produits.
Les molécules de cristal liquide nématique HTN (High Twisted Nematic) sont placées entre deux morceaux de verre transparent et entre les deux couches de verre,l'orientation des molécules de cristaux liquides est déviée de 110 à 130 degrésCe type d'écran LCD se caractérise par un contraste élevé, une faible consommation d'énergie, une faible tension de conduite et de mauvaises performances de conduite dynamique, mais l'angle de vision est plus large que celui du type TN.
STN (Super Twisted Nematic) est un champ électrique qui modifie la disposition des molécules de cristaux liquides qui sont initialement tordues de plus de 180 degrés pour changer l'état de rotation optique,et le champ électrique change le champ électrique par balayage progressifIl présente l'avantage d'une faible consommation d'énergie et le plus grand avantage d'économiser de l'énergie.
Le principe d'affichage du CSTN est d'ajouter un filtre couleur à l'affichage en cristaux liquides STN monochrome traditionnel, et de diviser chaque pixel de la matrice d'affichage monochrome en trois sous-pixels,et afficher les trois couleurs principales du rougeÀ la différence du TFT, le STN est un type de LCD passif, qui peut afficher jusqu'à 65 536 couleurs.
FSTN (Film+STN), afin d'améliorer la couleur de fond du STN ordinaire, une couche de film de compensation est ajoutée au polariseur pour éliminer la dispersion chromatique et obtenir un affichage en noir et blanc.CSTN (Color STN), STN couleur, sur la base de la technologie FSTN, ajoute une couche de film couleur RVB pour obtenir l'affichage couleur, et le nombre de canaux de conduite est généralement plus élevé.un STN à double couche, dans laquelle une couche est utilisée comme couche motrice et l'autre couche est utilisée comme couche compensatrice, appartient à la technologie noir et blanc STN, comparé à FSTN, le rapport de contraste est plus élevé,et il peut compenser la dispersion avec la température par lui-même, pour obtenir un contraste élevé sur une large plage de températures.
Le panneau VA est maintenant un type de panneau avec des applications LCD plus haut de gamme, et il appartient à un panneau grand angle de vision.7M couleur et grands angles de vision sont la capitale de ce type de panneau de positionnement haut de gammeLes panneaux VA peuvent être divisés en panneaux MVA développés par Fujitsu et en panneaux PVA développés par Samsung.dont la dernière est l'héritage et l'amélioration de la premièreLes panneaux de type VA présentent le contraste le plus élevé à l'avant (face vers le haut), mais l'uniformité de l'écran n'est pas suffisante et la dérive de couleur tend à se produire.et le rapport de contraste noir et blanc est assez élevé.
Gestion de la qualité
1Politique de qualité
Fournir une bonne qualité et livrer les marchandises à temps;
Pour satisfaire les besoins des clients avec une amélioration continue
2. Politique en matière de SSE
Respecter les lois et règlements et prévenir et contrôler la pollution;
Tenter de réduire les émissions et d'économiser et d'utiliser pleinement les ressources;
Améliorer la sensibilisation à la protection de l'environnement et l'amélioration continue de l'environnement;
3Mesures adoptées
Elle rendra transparente sa politique de qualité et améliorera la sensibilisation des employés à la qualité par la formation et l'éducation;
En mettant en œuvre la gestion ¥5S, il rendra les bureaux et les lieux de production propres et ordonnés et les employés bien formés;
Il veillera à ce que le système de garantie de la qualité ISO9001 couvre toutes les étapes affectant la qualité des produits et des services avant de les intégrer à la gestion et au contrôle réglementés et procéduraux;
En supposant que la qualité soit garantie, elle permettra de réduire les coûts de production, y compris la réduction des coûts des matières premières, et d'améliorer l'efficacité de la production et de la gestion.
Pourquoi nous choisir?
1Nous fournissons des solutions personnalisées pour l'affichage LCD.
Votre produit a-t-il des exigences d'application spéciales, des spécifications électriques, des spécifications optiques, des caractéristiques tactiles ou des dimensions mécaniques qui nécessitent des écrans personnalisés?SAEF peut répondre à vos exigences LCD personnalisées.
2. Solution totale pour écran tactile et affichage
Êtes-vous préoccupé par l'assemblage de l'écran tactile et de l'écran d'affichage?SAEF peut fournir des écrans tactiles personnalisés et standard, y compris des solutions multi-touch résistives et capacitives, y compris un service de liaison aérienne et optique..
3Engagement en faveur de la qualité fiable
SAEF est qualifié par ISO9001:2015 et ISO14000, répondant à la RoHS, REACH et à d'autres règles environnementales sur les marchés mondiaux.tests de fiabilité et de vieillissement.
4. approvisionnement à long terme
Dans des circonstances normales, les produits que nous recommandons peuvent être fournis pendant plus de 5 ans.Nous ferons des plans alternatifs à l'avance pour assurer vos besoins d'approvisionnement à long terme.
Affichage par segment LCD Mode réfléchissant, TN HTN FSTN Affichage par compteur LCD alphanumérique Dessin du produit
