L'affichage TFT SFTO1560SMT-7050A3-N PCAP est un module LCD TFT à matrice active couleur de 15,6 pouces utilisant des TFT ′′ en silicium amorphe (transistors à film mince) comme dispositifs de commutation actifs.6 pouces diagonalement mesurée active a rea avec résolutions Full-HD (1920 pixel horizontal par 1080 pixel vertical). Chaque pixel est divisé en points RED, GREEN, BLUE qui sont disposés en bande verticale et ce module peut afficher des couleurs 16,7M ((arrondis) ((6bit+2FRC) et une gamme de couleurs de 45%.Le pilote LED pour la conduite à rétroéclairage est construit dans ce modèle.

L'affichage TFT SFTO1560SMT-7050A3-N PCAP démontre des graphiques et des textes sur un panneau de points 1920×3×1080 avec des couleurs de 16,7M ((8 bits) en utilisant l'interface eDP (Embedded Display Port) Ver1.2 et en fournissant +3.Voltage d'alimentation 3VDC pour la conduite du panneau TFT-LCDDans ce panneau TFT-LCD SFTO1560SMT-7050A3-N, des filtres couleur pour une excellente performance couleur sont incorporés pour réaliser des images plus lumineuses et plus claires.ce qui rend cet écran optimal pour une utilisation dans des applications multimédias.Les vues optimales sont dans toutes les directions.Sans contrôleur LED à rétroéclairage.Specifications de taux de transfert EDP: 2,7 Gbps/2 voie 8 bits.

* Type de réserve
* Interface eDP
* Réponse à grande vitesse
* Profondeur de couleur de 6 bits (Hi-FRC), Affichage de 16,7 M couleurs
* Réclairage arrière de type de bord incorporé (LED)
* Compatible avec RGB98% et NTSC45% (NTSC72% est également disponible)
* Rapport luminance/contraste élevé, faible reflet et grand angle de vision
* DE (données activées) uniquement
* exempt de Rohs et d' halogènes
* TEO 6.0, ES6.0 Conforme
* Correction gamma

Caractéristiques:

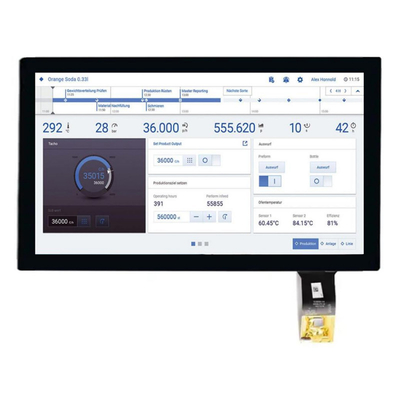

Affichage TFT USB PCAP 15,6 pouces, affichage LCD extérieur en Chine EDP 15,6 pouces TFT avec une luminosité de surface de 1000 nits Produit Ile magicien

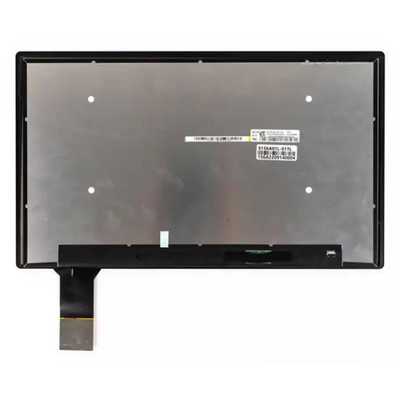

Affichage TFT USB PCAP 15,6 pouces, affichage LCD extérieur en Chine EDP 15,6 pouces TFT avec une luminosité de surface de 1000 nits ProduitLe dessin

Introduction à l'eDP et à ses différences par rapport au DP

Embedded DisplayPort (eDP) est une interface de panneau de nouvelle génération développée par la Video Electronics Standards Association (VESA) pour les applications mobiles,qui dépasse non seulement l'interface traditionnelle de signal différentiel basse tension (LVDS), mais ajoute également de nombreuses nouvelles fonctionnalités pour réduire la consommation d'énergie du système dans la dernière spécification de la version 1.4,qui devrait accélérer l'expansion de la pénétration de l'eDP sur le marché des appareils mobilesEn 2008, l'industrie du PC a publié pour la première fois une nouvelle norme d'interface de transmission vidéo - DisplayPort embarqué, également connu sous le nom d'eDP, pour répondre aux besoins des panneaux d'affichage embarqués.eDP remplace progressivement l'ancienne interface de transmission du signal différentiel basse tension (LVDS)Vous pouvez facilement trouver des applications eDP dans une variété de produits avec panneaux d'affichage intégrés, y compris les PC tout-en-un,ordinateurs portables, ou des comprimés.

eDP est dérivé de la norme DisplayPort, et au fil du temps, eDP a évolué pour devenir un certain nombre de fonctionnalités uniques pour les applications de panneaux d'affichage embarqués.4 publié par la Video Electronics Standards Association (VESA) à la fin de 2012 comprend de nombreuses nouvelles fonctionnalités pour réduire la consommation d'énergie du systèmeLa plupart des gens ne sont pas très au courant des différences entre DisplayPort et eDP, mais ce qui suit comparera la relation et les différences entre les deux,et expliquer les caractéristiques uniques et les avantages de l'eDP.

Consultez la norme DisplayPort pour définir la spécification eDP

Si vous voulez comprendre eDP, vous devez d'abord comprendre ce qu'est DisplayPort.eDP fait entièrement référence à DisplayPortAlors, c'est quoi le DisplayPort? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applicationsComparé à l'ancienne interface, le DisplayPort présente de nombreux avantages, car il adopte un couplage CA et une conception basse tension.qui est compatible avec les procédés sous-microniques et peut être directement intégré dans divers composants de sortie d'image, tels que l'unité centrale de traitement (CPU), l'unité graphique graphique (GPU), le processeur d'application (Application Processor), etc. À l'extrémité réceptrice du signal vidéo,il peut également être appliqué directement au contrôleur de chronométrage (TCON) complexe et hautement intégré Scalar et LCDDisplayPort (y compris eDP) est la seule interface vidéo qui utilise des paquets pour transmettre des informations vidéo et audio,donc de nouvelles fonctionnalités peuvent être ajoutées en continu tout en maintenant une bonne compatibilité avec les versions antérieures.

DisplayPort (y compris eDP) est l'interface d'affichage la plus performante disponible, capable de transmettre 60 images par seconde et 30 bits de données couleur sur un panneau de résolution 4K,et est la seule interface d'affichage qui peut entraîner plusieurs moniteurs avec un seul dispositif de sortie via une plaque tournante ou une chaîne de marguerite (eDP ne le prend pas en charge). DisplayPort peut également être utilisé avec une variété d'adaptateurs d'affichage externes (dongles) tels que DisplayPort vers VGA, DVI ou HDMI.

La puce de traitement d'image peut prendre en charge à la fois DisplayPort et eDP avec la même couche physique de sortie.La plus grande différence est que l'eDP est conçu spécifiquement pour les environnements tels que les ordinateurs portables et les tablettes qui utilisent des piles, tandis que DisplayPort est généralement utilisé lorsqu'il y a une alimentation externe. Par conséquent, l'efficacité énergétique est très importante pour eDP, et il ne prend pas en charge l'affichage multi-écran.

Comme DisplayPort, eDP a trois architectures de base

Ce qui suit est une brève description de l'architecture de base de DisplayPort, y compris la liaison principale, le canal auxiliaire et la formation de liaison de DisplayPort.Les principaux canaux de transmission des données audiovisuelles Comme mentionné précédemment, DisplayPort utilise des signaux AC couplés qui sont compatibles avec les procédés de semi-conducteurs sous-microniques utilisés aujourd'hui ou à l'avenir.Le protocole de codage des données utilise la même méthode de codage 8b/10b que les autres interfaces de transmission séquentielle de données telles que le bus de séquence universel (USB), PCI Express (PCIe), SATA, etc., à travers lesquels une seule paire de paires de signaux différentiels est nécessaire pour transmettre des données et des signaux d'horloge en même temps, contrairement au LVDS, au DVI,HDMI et autres heures qui nécessitent des lignes d'horloge indépendantesEn outre, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, améliorant les performances de la transmission sans fil du système et réduisant la nécessité d'une conception de blindage RFI.

Les connecteurs de la norme DisplayPort sont constitués de quatre paires de lignes de signal différentielles, ou quatre voies principales, qui transmettent des données vidéo sur les voies principales,et peut être sélectionné pour transmettre des données en utilisant unEn outre, DisplayPort définit trois taux de transmission différents, chacun avec l'option de 1,62 Gbit/s, 2,7 Gbit/s ou 5,4 Gbit/s.Puisque DisplayPort utilise la méthode de codage 8b/10b, ce qui ajoutera quelques bits de données supplémentaires après le codage, la vitesse de transfert de données maximale qui peut effectivement être prise en charge est: (4 canaux) x (5,4 Gbit/s par voie) x (8/10 Coding Overhead) = 17,28 Gbit/s.Une caractéristique importante de DisplayPort est que contrairement à d'autres interfaces de transfert vidéo, le débit de transfert ne change pas avec le débit de pixels, il utilise un débit de transfert fixe, similaire à un canal de transfert de données normal, de sorte qu'il peut être utilisé dans une variété d'applications différentes,comme les écrans multicâbles avec différentes exigences de flux temporelEn outre, l'utilisation d'un débit de transmission fixe peut également optimiser la conception du circuit associé à l'interface de transmission à grande vitesse,et le phénomène des interférences électromagnétiques (EMI) et des RFI est plus prévisible. Les images DisplayPort sont transmises en micro-paquets avec des intervalles appropriés pour s'adapter au taux d'horloge des pixels.Informations sur le taux d'échantillonnage du flux audio, le streaming audio et les données d'attribut du flux principal, telles que le taux de pixels d'image, l'encadrement vidéo et les données de chronométrage du moniteur).

Chaînes AUX pour la transmission des paramètres et des instructions

Le connecteur DisplayPort contient également un canal auxiliaire de transmission bidirectionnel indépendant, appelé canal AUX ou AUX en abrégé,qui utilise deux lignes de signal différentiel avec un débit directionnel unique d'environ 1 Mbit/s pour transmettre les réglages et les commandes de commande, et sera discuté plus tard pour une utilisation plus approfondie dans le PDE.L'utilisation d'AUX inclut la lecture des informations d'identification de la capacité d'affichage étendue (EDID) pour assurer le format d'image correct (autres interfaces telles que LVDS, VGA, DVI et HDMI sont transmis via I2C); Lire le contenu des éléments DisplayPort pris en charge par l'écran, tels que le nombre de canaux principaux, les taux de transfert et autres éléments;Mettre en place différentes configurations d'affichage des scratchpads; Lire le registre d'état d'affichage.et les autres scratchpads sont situés dans le DPCD (DisplayPort Configuration Data) scratchpad au récepteur DisplayPortLe processus de connexion contribue à améliorer la fiabilité des principaux canaux La connectivité est une autre partie importante de DisplayPort.La connexion est le processus par lequel l'émetteur et le récepteur DisplayPort établissent une connexion avant la transmission des données.Fondamentalement, pendant le processus de connexion,l'émetteur ajuste les différentes amplitudes d'altération de tension et d'autres caractéristiques du signal (pré-emphase) jusqu'à ce qu'il soit ajusté au niveau idéal au récepteur. L'émetteur et le récepteur communiquent entre eux par AUX pour déterminer si la connexion est réussie, et la connexion peut augmenter la fiabilité du canal principal,réduire les erreurs de données, et compenser les différences électriques causées par les différentes longueurs et types de câbles,en particulier les différences causées par le routage du signal sur la carte système de l'émetteur et du récepteur. Il peut également compenser les changements électriques dus à des dommages aux câbles, connecteurs, ou la détérioration du matériel.,et avant la transmission des données vidéo, la connexion transmet une série de modèles de données spéciaux,et la source peut envoyer quatre amplitudes de signal différentes et quatre niveaux de caractéristiques de signal différentsL'ensemble du processus de connexion peut prendre de 500 microsecondes à quelques microsecondes, selon le nombre d'ajustements effectués.
À poursuivre (voir le produit de 15,6 pouces).
