13Affichage LCD TFT de 0,3 pouce avec projection tactile capacitive, affichage LCD TFT EDP de 13,3 pouces FHD 1920*1080 RésolutionDescription du produit
L'affichage LCD TFT SFTO1330JD-7057A-CT est un module LCD TFT à matrice active couleur de 13,3 pouces utilisant des TFT de silicium amorphe (transistors à film mince) comme appareil de commutation actif.Le module d'affichage LCD TFT SFTO1330JD-7057A-CT est doté d'unzone active mesurée en diagonale de 0,3 pouce avec résolutions Full-HD (matrice de pixels horizontaux 1920 par 1080 verticaux).Les points bleus, disposés en bande verticale, peuvent être affichés sur ce module 16.7M ((arrondis) ((6bit+2FRC) couleurs et gamme de couleurs 72%. Le pilote LED pour la conduite à rétroéclairage est intégré dans ce modèle.
L'affichage LCD TFT SFTO1330JD-7057A-CT démontre des graphiques et des textes sur un panneau de points 1920×3×1080 avec 16,7M couleurs en utilisant l'interface eDP (Embedded Display Port) Ver1.2 et en fournissant +3.Voltage d'alimentation 3VDC pour la conduite du panneau TFT-LCD. Dans ce panneau d'affichage LCD SFTO1330JD-7057A-CT TFT, des filtres couleur pour une excellente performance couleur sont incorporés pour réaliser des images plus brillantes et plus claires,ce qui rend cet écran optimal pour une utilisation dans des applications multimédias.Les vues optimales sont dans toutes les directions.Sans contrôleur LED à rétroéclairage.Specifications de taux de transfert EDP: 2,7 Gbps/2 voie 8 bits.
* Type de réserve
* Interface eDP
* Réponse à grande vitesse
* Profondeur de couleur de 6 bits (Hi-FRC), Affichage de 16,7 M couleurs
* Réclairage arrière de type de bord incorporé (LED)
* Compatible avec RGB98% et NTSC45% (NTSC72% est également disponible)
* Rapport luminance/contraste élevé, faible reflet et grand angle de vision
* DE (données activées) uniquement
* exempt de Rohs et d' halogènes
* TEO 6.0, ES6.0 Conforme
* Correction gamma
Caractéristiques:
| Les mots clés: |
13Affichage LCD TFT de 3 pouces |
Résolution: |
Pour les appareils de traitement de l'air |
| Taille de l'écran LCD: |
305.1 x 178,5 x 2,45 mm (sans toucher) |
LCD avec le toucher: |
327.2 x 215,2 x 6,3 mm (avec toucher) |
| Zone active: |
2930,76 x 165,24 mm |
Interface LCD: |
PDE |
| Interface CTP: |
USB |
Écran tactile: |
CTP (écran tactile capacitif projettif) |
| La luminance de surface: |
300 Cd/m2 à 1000 Cd/m2 |
Température de fonctionnement: |
-10°C à +60°C |
| Température de stockage: |
-20°C à +60°C |
Type d'affichage: |
IPS Angles de vue complets |
| Traitement de surface: |
Neige de 25%, 3H |
Ratio de contraste: |
1000 |
| Couleur d'affichage: |
16.7 M |
Durée de vie de la LED: |
30000 heures |
| Le certificat: |
Pour les appareils de traitement des eaux usées:2015 |
Conformité: |
Conforme à la réglementation REACH et RoHS |

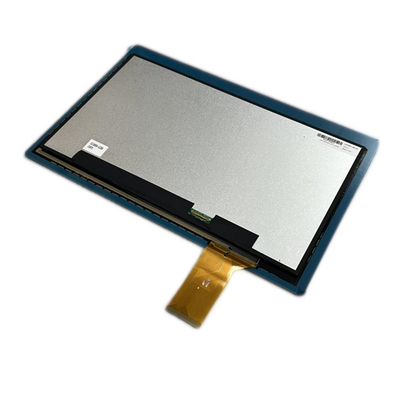

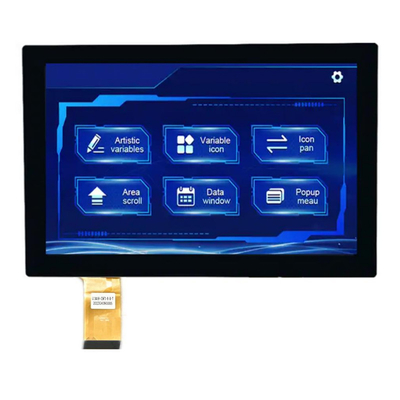

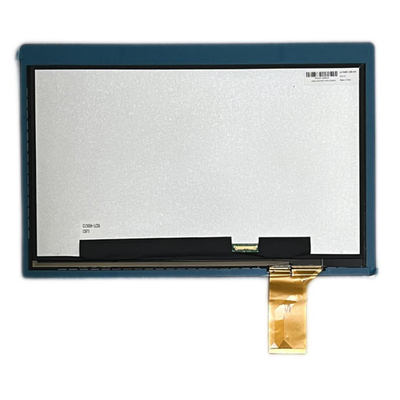

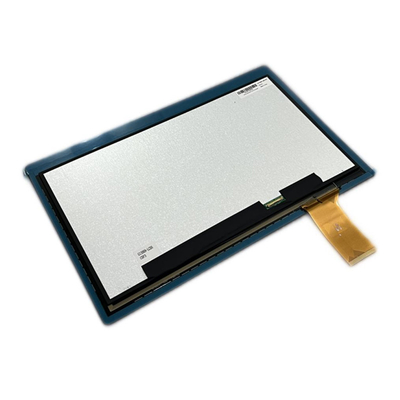

13Affichage LCD TFT de 0,3 pouces avec toucher capacitif projeté, affichage LCD TFT EDP de 13,3 pouces FHD 1920*1080 Résolution Produit Ile magicien
13Écran LCD TFT de 0,3 pouce avec projection tactile capacitive, écran LCD TFT EDP de 13,3 pouces FHD 1920*1080 Résolution ProduitLe dessin
Définition de la broche d'affichage
1 NC Aucune connexion
2 H-GND au sol
3 LAN1_N Lien de signal complémentaire _Lane1
4 LAN1_P Vrai lien de signal _Lane1
5 H-GND au sol
6 LAN0_N Lien de signal complémentaire _Lane0
7 LAN0_P Véritable lien de signal _Lane0
8 H-GND sur le sol à grande vitesse
9 AUXP True Signal Link _Channel auxiliaire
10 AUXN Lien de signal complémentaire _Canal auxiliaire
11 H-GND Terrain
12 L'alimentation LCD_VCC est de 3,3 V (typique)
13 L'alimentation LCD_VCC est de 3,3 V (typique)
14 BIST Autotest du panneau activé
15 H-GND au sol
16 H-GND Terrain
17 HPD HPD ((détecter la prise chaude) épingle de signal
18 BL_GND Terrain à grande vitesse
19 BL_GND Terrain à grande vitesse
20 BL_GND Terrain à grande vitesse
21 BL_GND Terrain à grande vitesse
22 BL_EN Rétroviseur allumé/éteint
23 BL_PWM Rétroviseur PWM Dimming
24 NC Aucune connexion
25 NC Aucune connexion
26 Puissance de rétroéclairage BL_PWR
27 Puissance de rétroéclairage BL_PWR
28 Puissance de rétroéclairage BL_PWR
29 Puissance de rétroéclairage BL_PWR
30 NC Aucune connexion
Définition de la broche USB PCAB
1 VCC
2 clés USB
3 USB+
4 GND
Les installations d'usine et les certificats
La capacité projetée (PCAP)
La technologie tactile capacitive projetée (PCAP) offre une réponse rapide et sensible et une fiabilité professionnelle combinée.
L'écran tactile capacitif projeté par la technologie est conçu pour des applications industrielles, médicales et automobiles strictes.qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.
Couverture en verre:
1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF
Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232
