Détails sur le produit:
|
| Mots clés: | 21Affichage TFT PCAP de 0,5 pouce | Résolution: | pixels 1920*1080 |
|---|---|---|---|
| Taille de l'écran: | 495.6 x 292,2 x 10,57 mm (touche par défaut) | LCD avec le toucher: | 526 x 324 x 15,16 mm (avec toucher) |
| Zones actives: | 476.064 ((H) x 267.786 ((V) mm | Interface ACL: | LVDS |
| Interface CTP: | USB | Écran tactile: | CTP (écran tactile capacitif projettif) |
| Luminance extérieure: | 1000 cd/m2 | Température de fonctionnement.: | -10°C à +60°C |
| Température de stockage.: | -20℃ à +60℃ | Type d'écran: | Angles de vision complets du système IPS |
| Traitement de surface: | Brume 25%, 3H | Ratio de contraste: | 1000 |
| Afficher la couleur: | 16,7 M | Durée de vie des LED: | 30 000 heures |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage FHD PCAP TFT,Affichage TFT par PCAP LVDS,21Affichage TFT PCAP de 0 |
||
** Téléchargement de la fiche de données **
SFTO2150SM-7048A3CT spécification.pdf

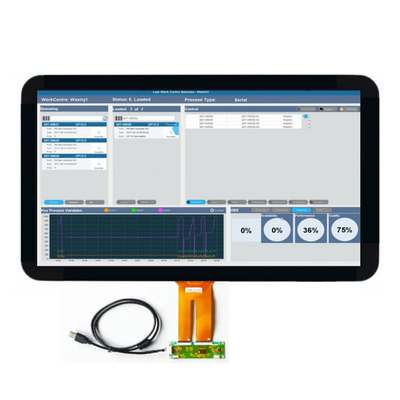

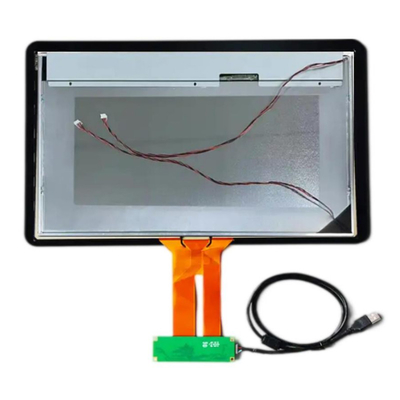

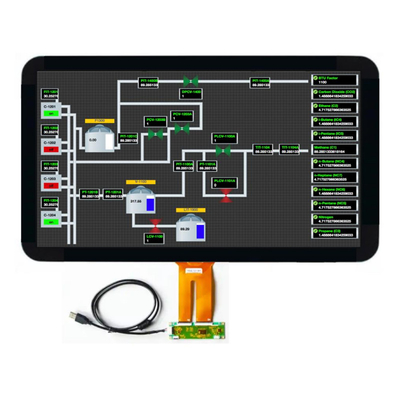

L'affichage TFT PCAP 21,5 pouces FHD 1920*1080 Résolution, LVDS 21,5 pouces Affichage LCD TFT avec pilote de rétroéclairage LED intégré Description du produit
L'affichage LCD TFT SFTO2150SM-7048A3CT PCAP est un module LCD TFT à matrice active couleur de 21,5 pouces utilisant des TFT de silicium amorphe (transistors à film fin) comme appareil de commutation actif.SFTO2150SMT-7048A-CT PCAP TFT module d'affichage LCD est doté d'unzone active mesurée en diagonale de 0,5 pouce avec résolutions Full-HD (matrice de pixels horizontaux 1920 par 1080 verticaux).Les points bleus, disposés en bande verticale, peuvent être affichés sur ce module 16.7M ((arrondis) ((6bit+2FRC) couleurs et gamme de couleurs 72%.
L'affichage TFT SFTO2150SM-7048A3CT PCAP démontre des graphiques et des textes sur un panneau de points 1920×3×1080 avec 16,7M couleurs en utilisant la LVDS à double canal, 8 bits d'entrée de données RGB et en fournissant +3.Voltage d'alimentation 3VDC pour la conduite du panneau TFT-LCDDans ce panneau d'affichage LCD TFT SFTO2150SM-7048A3CT, des filtres couleur pour une excellente performance couleur sont intégrés pour réaliser des images plus brillantes et plus claires,ce qui rend cet écran optimal pour une utilisation dans des applications multimédiasLes vues optimales sont dans toutes les directions.
* Type de réserve
* Interface LVDS
* Réponse à grande vitesse
* Profondeur de couleur de 6 bits (Hi-FRC), Affichage de 16,7 M couleurs
* Réclairage arrière de type de bord incorporé (LED)
* Compatible avec RGB98% et NTSC45% (NTSC72% est également disponible)
* Rapport luminance/contraste élevé, faible reflet et grand angle de vision
* DE (données activées) uniquement
* exempt de Rohs et d' halogènes
* TEO 6.0, ES6.0 Conforme
* Correction gamma
Caractéristiques:
| Les mots clés: | 21Affichage TFT PCAP de 0,5 pouce | Résolution: | Pour les appareils de traitement de l'air |
|---|---|---|---|
| Taille de l'écran LCD: | 495.6 x 292,2 x 10,57 mm (sans toucher) | LCD avec le toucher: | 526 x 324 x 15,16 mm (avec toucher) |
| Zone active: | 476.064 ((H) X 267.786 ((V) mm | Interface LCD: | LVDS |
| Interface CTP: | USB | Écran tactile: | CTP (écran tactile capacitif projettif) |
| La luminance de surface: | 1000 Cd/m2 | Température de fonctionnement: | -10°C à +60°C |
| Température de stockage: | -20°C à +60°C | Type d'affichage: | IPS Angles de vue complets |
| Traitement de surface: | Neige de 25%, 3H | Ratio de contraste: | 1000 |
| Couleur d'affichage: | 16.7 M | Durée de vie de la LED: | 30000 heures |
| Le certificat: | La valeur de l'échantillon doit être la même que celle de l'échantillon.2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
L'affichage TFT PCAP 21,5 pouces FHD 1920*1080 Résolution, LVDS 21,5 pouces Affichage LCD TFT avec pilote de rétroéclairage LED intégré PRoduct Ile magicien
L'affichage TFT PCAP 21,5 pouces FHD 1920*1080 Résolution, LVDS 21,5 pouces Affichage LCD TFT avec pilote de rétroéclairage LED intégré ProduitLe dessin
Définition de la broche d'affichage
1 RxO0 - Entrée de données différentielles négatives du SVDL (données impaires)
2 RxO0+ Entrée de données de différentiel LVDS positif (données impaires)
3 RxO1- Entrée de données différentielles négatives du SVDL (données impaires)
4 RxO1+ Entrée de données différentielles LVDS positives (données impaires)
5 RxO2- Données d'entrée de différentiel LVDS négatif (données impaires)
6 RxO2+ Entrée de données de différentiel LVDS positif (données impaires)
7 GND au sol
8 RxOCLK - Entrée d'horloge différentielle LVDS négative (horloge imparfaite)
9 RxOCLK+ Entrée d'horloge différentielle LVDS positive (horloge irrégulière)
10 RxO3- Entrée de données différentielles négatives du SVDL (données impaires)
11 RxO3+ Entrée de données de différentiel LVDS positif (données impaires)
12 RxE0 - Entrée de données de différentiel négatif de SVD (données égales)
13 RxE0+ Entrée de données de différentiel LVDS positif (données égales)
14 GND au sol
15 RxE1- Entrée de données de différentiel LVDS négatif (données égales)
16 RxE1+ Entrée de données de différentiel LVDS positif (données égales)
17 GND au sol
18 RxE2- Entrée de données différentielles négatives de SVDL (données égales)
19 RxE2+ Entrée de données de différentiel LVDS positif (données égales)
20 RxECLK - Entrée d'horloge différentielle LVDS négative (horloge pair)
21 RxECLK+ Entrée d'horloge différentielle LVDS négative (horloge pair)
22 RxE3- Entrée de données de différentiel LVDS négatif (données égales)
23 RxE3+ Entrée de données de différentiel LVDS positif (données égales)
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient transmises à l'autorité compétente.
26 CE CE_ DVR 27 NC Aucune connexion
28 VDD Voltage d'entrée d'alimentation
29 VDD Voltage d'entrée d'alimentation
30 VDD Voltage d'entrée de l'alimentation
Définition de la broche USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Les installations d'usine et les certificats
La capacité projetée (PCAP)
La technologie tactile capacitive projetée (PCAP) offre une réponse rapide et sensible et une fiabilité professionnelle combinée.
L'écran tactile capacitif projeté par la technologie est conçu pour des applications industrielles, médicales et automobiles strictes.qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.
Couverture en verre:
1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF
Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232
Nous contacter
Nous aimons entendre parler de vos projets, si vous avez des questions, vous pouvez nous joindre à sales2@saef.com.cn
Mots clés de recherche:L'écran PCAP TFT est de 21,5 pouces.21écran LCD TFT de 0,5 pouce
