Chine Affichage TFT industriel 13,3 pouces, 13,3 pouces Résolution FHD Moniteur LCD tactile capacitif industriel

Chine Affichage TFT industriel 13,3 pouces, 13,3 pouces Résolution FHD Moniteur LCD tactile capacitif industriel Description du produit

L'affichage LCD TFT SFTO1330JD-7057A-CT est un module LCD TFT à matrice active couleur de 13,3 pouces utilisant des TFT de silicium amorphe (transistors à film mince) comme appareil de commutation actif.Le module d'affichage LCD TFT SFTO1330JD-7057A-CT est doté d'unzone active mesurée en diagonale de 0,3 pouce avec résolutions Full-HD (matrice de pixels horizontaux 1920 par 1080 verticaux).Les points bleus, disposés en bande verticale, peuvent être affichés sur ce module 16.7M ((arrondis) ((6bit+2FRC) couleurs et gamme de couleurs 72%. Le pilote LED pour la conduite à rétroéclairage est intégré dans ce modèle.

L'affichage LCD TFT SFTO1330JD-7057A-CT démontre des graphiques et des textes sur un panneau de points 1920×3×1080 avec 16,7M couleurs en utilisant l'interface eDP (Embedded Display Port) Ver1.2 et en fournissant +3.Voltage d'alimentation 3VDC pour la conduite du panneau TFT-LCD. Dans ce panneau d'affichage LCD SFTO1330JD-7057A-CT TFT, des filtres couleur pour une excellente performance couleur sont incorporés pour réaliser des images plus brillantes et plus claires,ce qui rend cet écran optimal pour une utilisation dans des applications multimédias.Les vues optimales sont dans toutes les directions.Sans contrôleur LED à rétroéclairage.Specifications de taux de transfert EDP: 2,7 Gbps/2 voie 8 bits.

* Type de réserve
* Interface eDP
* Réponse à grande vitesse
* Profondeur de couleur de 6 bits (Hi-FRC), Affichage de 16,7 M couleurs
* Réclairage arrière de type de bord incorporé (LED)
* Compatible avec RGB98% et NTSC72%
* Rapport luminance/contraste élevé, faible reflet et grand angle de vision
* DE (données activées) uniquement
* exempt de Rohs et d' halogènes
* TEO 6.0, ES6.0 Conforme
* Correction gamma

Caractéristiques:

Chine Affichage TFT industriel 13,3 pouces, 13,3 pouces Résolution FHD Industrial Capasitif Touch LCD Moniteur Produit

Définition de la broche d'affichage

1 NC Aucune connexion

2 H-GND au sol

3 LAN1_N Lien de signal complémentaire _Lane1

4 LAN1_P Vrai lien de signal _Lane1

5 H-GND au sol

6 LAN0_N Lien de signal complémentaire _Lane0

7 LAN0_P Véritable lien de signal _Lane0

8 H-GND sur le sol à grande vitesse

9 AUXP True Signal Link _Channel auxiliaire

10 AUXN Lien de signal complémentaire _Canal auxiliaire

11 H-GND Terrain

12 L'alimentation LCD_VCC est de 3,3 V (typique)

13 L'alimentation LCD_VCC est de 3,3 V (typique)

14 BIST Autotest du panneau activé

15 H-GND au sol

16 H-GND Terrain

17 HPD HPD ((détecter la prise chaude) épingle de signal

18 BL_GND Terrain à grande vitesse

19 BL_GND Terrain à grande vitesse

20 BL_GND Terrain à grande vitesse

21 BL_GND Terrain à grande vitesse

22 BL_EN Rétroviseur allumé/éteint

23 BL_PWM Rétroviseur PWM Dimming

24 NC Aucune connexion

25 NC Aucune connexion

26 Puissance de rétroéclairage BL_PWR

27 Puissance de rétroéclairage BL_PWR

28 Puissance de rétroéclairage BL_PWR

29 Puissance de rétroéclairage BL_PWR

30 NC Aucune connexion

Définition de la broche USB PCAB

1 VCC

2 clés USB

3 USB+

4 GND

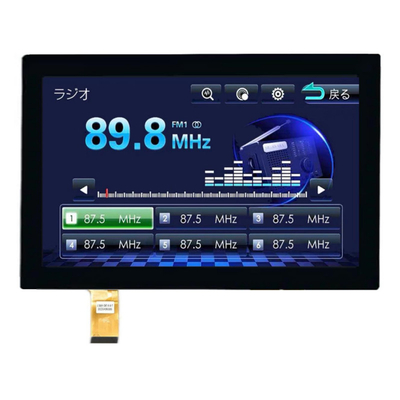

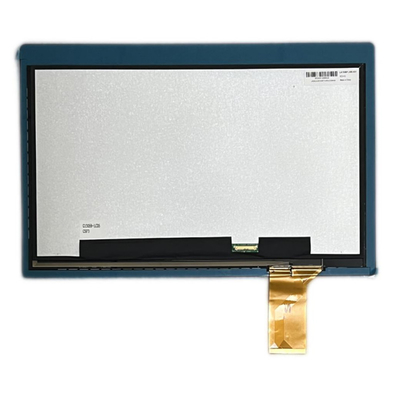

Chine Affichage TFT industriel de 13,3 pouces, 13,3 pouces Résolution FHD Moniteur LCD tactile capacitif industriel Image du produit

Les installations d'usine et les certificats

La capacité projetée (PCAP)

La technologie tactile capacitive projetée (PCAP) offre une réponse rapide et sensible et une fiabilité professionnelle combinée.

L'écran tactile capacitif projeté par la technologie est conçu pour des applications industrielles, médicales et automobiles strictes.qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.

Couverture en verre:

1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF

Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232

Introduction des écrans tactiles OCA Matériaux de liaison

Avec le développement de la technologie, de plus en plus de nos appareils électroniques, en particulier le développement des écrans tactiles,sont de plus en plus élevés pour les matériaux optiques pour la structure de liaison optique, qui doivent avoir une transparence incolore, une transmission lumineuse supérieure à 98%, une bonne résistance à l'adhésion, peuvent être durcies à température ambiante ou à température moyenne,et présentent les caractéristiques d'un petit rétrécissement par durcissementLes adhésifs optiques sont fabriqués à partir de différents matériaux tels que le silicone, la résine acrylique, le polyester insaturé, le polyuréthane, la résine époxy, etc.

1. Qu' est-ce que l' OCA?

OCA (Optically Clear Adhesive) est un ruban adhésif double face sans matrice obtenu en transformant de la colle acrylique optique en un matériau sans substrat,et laminant ensuite une couche de film de libération sur les couches supérieure et inférieure.

2. Avantages de l' OCA

Haute propreté, transmission lumineuse élevée, faible brume; L'épaisseur de la couche adhésive est uniforme et la planéité est élevée; Haute adhérence et haute résistance à l'adhérence après stratification; Doux à doux,doux à dur, dur à dur peut être monté, et le matériau adapté a une large applicabilité.

3La société de production OCA.

3M et tesa sont les principaux, et la capacité de production de 3M est principalement occupée par les fabricants de LCD traditionnels depuis longtemps et occupe essentiellement le marché haut de gamme;Mitsubishi et Nitto Denko du Japon, la Corée du Sud est LG Chem et SKC de la Corée du Sud.

4. Qu'est-ce que le CRO?

OCR (Optical Clear Resin) est une sorte de colle optique, parce que la colle est à l'état liquide, elle est également connue sous le nom de colle optique liquide, colle optique à eau ou LOCA.la colle est incolore et transparenteDans le domaine de la stratification optique, par rapport aux bandes OCA traditionnelles, les bandes OCA sont plus résistantes à l'usure que les bandes OCA traditionnelles.Les OCR présentent des avantages uniques en raison de leur grande taille, surfaces incurvées, environnements difficiles et autres champs.

5. Avantages de l'OCR/LOCA

1) Applicabilité élevée, une colle peut correspondre à une variété de produits de stratification;

2) La colle liquide a une forte fluidité, n'est pas sensible à l'épaisseur de l'encre et a un bon remplissage des lacunes;

3) Il convient à la stratification de grande taille, et il n'y a aucune restriction sur la taille du produit de stratification;

4) Il convient à la stratification de surface ou à la stratification de structures complexes;

5) Résultats élevés de laminage et bonnes performances de retraitement;

6) Lien chimique, la liaison est moins affectée par la température et la stabilité de la liaison est forte.

6. sociétés de production OCR/LOCAsont: Wacker, Henkel, Momentive, DuPont;

SAEF Technology s'engage à fournir des solutions complètes pour les matériaux fonctionnels pour les industries intelligentes et tactiles,et a développé des produits OCR en silicone de haute sensibilité pour les écrans tactiles utilisés dans le processus de stratification optique des composants d'affichage tels que le verre de couvertureLa combinaison de silicone OCR et de verre A/R résout parfaitement le problème de la perte de lumière dans la couche d'air entre l'écran tactile et le panneau d'affichage.qui peut augmenter le contraste de 400% en soleil et améliorer la visibilité de l'écran tactile à l'intérieur et à l'extérieur. Le système OCR en silicone pour panneaux tactiles à haute sensibilité peut être utilisé pendant une longue période dans la plage -50-200°C,qui améliore la fiabilité des performances de l'écran et prolonge ainsi la durée de vie du produit d'affichageComparé aux composants montés sur le cadre, le silicone OCR/LOCA pour les écrans tactiles à haute sensibilité peut également réduire l'impact des impacts externes, améliorer la résistance aux chocs et la résistance à la flexion,et augmenter la fiabilité des écrans tactilesL'OCR en silicone liquide permet une large gamme d'épaisseurs d'adhérence des produits, comble mieux les espaces entre encres et revêtements et permet des conceptions plus minces.
