Détails sur le produit:
|
| Produit: | Écran tactile LCD 3,5 pouces | Résolution: | 320x240 points |
|---|---|---|---|
| écran tactile: | avec l'écran tactile de PCAP | Lentille de couverture: | Personnalisable |
| Direction de la vue: | À 6 heures. | Interface: | INTERFACE DE RVB |
| Le contour de Dim.: | 76.9x63.9x4.65 mm | Numéro de broche: | 54 broches |
| Courant d'alimentation en rétroéclairage: | 20 mA | Voltage d'alimentation en rétroéclairage: | 19,2 V |
| Connexion: | Le raccordement | Luminance extérieure: | 320 cd/m2 |
| Voltage d'alimentation pour logique: | 10,6 à 3,3 V | Voltage d'entrée: | VDD+0.3 V |
| Température de fonctionnement: | °C -20 à 70 | Température de stockage: | -30 à 80 °C |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3Écran tactile LCD,Écran tactile LCD à 54 broches,Écran tactile LCD 320x240 |
||
3Écran tactile LCD TFT de 5 pouces RGB 320x240 paysage 54 broches avec écran tactile capacitif Introduction du produit
SAEF TECHNOLOGY SF-TO350M-8840A-CT est une cellule LCD de 3,5 pouces avec des transistors à film mince comme éléments actifs et contient des pixels.3) panneau TN-LCD principal de type transmissif de pouces. La résolution du panneau est de 320 ((RGB) x 240 pixels et peut afficher jusqu'à 16,7M de couleur.
SF-TO350M-8840A-CT est équipé d'un écran tactile PCAP OCA, le PCAP est de structure G + G. SF-TO350M-8840A-CT prend en charge l'interface RVB tandis que l'écran tactile est l'interface IIC.
Le module LCD TFT SF-TO350M-8840A-CT est largement utilisé dans les boîtes noires, les appareils intelligents, les points de vente mobiles, les lecteurs de billets, les téléphones portables GPS, les machines de commande de nourriture portables, les analyseurs de signaux,équipement de laboratoire sur le banc, système de sécurité, domotique, mini lecteur audio, moniteur pour bébé, et autres appareils portatifs, etc.
Caractéristique:
| Produit: | Écran LCD tactile 3,5 pouces |
| Résolution: | 320X240 points |
| Lentille de couverture: | Personnalisable |
| Interface: | Interface RVB |
| Numéro de broche: | 54 épingles |
| Écran tactile: | Avec écran tactile |
| La luminance de surface: | 320 Cd/m2 (peut être personnalisé) |
| Direction de la vue: | À 6 heures |
| Le contour de Dim.: | 76.9 x 63,9 x 4,65 mm |
| Courant d'alimentation en rétroéclairage: | 20 MA |
| Voltage d'alimentation du rétroéclairage: | 19.2 V |
| Connexion: | Le raccordement |
| Voltage d'entrée: | VDD+0,3 V |
| Voltage d'alimentation pour logique: | 10,6 à 3,3 V |
| Température de fonctionnement: | -20 à 70 °C |
| Température de stockage: | -30 à 80 °C |
| Le certificat: | La valeur de l'échantillon doit être la même que celle de l'échantillon.2015 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Définition du pin d'interface
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LED-K1 | Je suis... | Cathode à LED |
| 2 | LED-K2 | Je suis... | Catode LED Connectez-vous à la LED-K1 |
| 3 | LED-A1 | Je suis... | Anode à LED |
| 4 | LED-A2 | Je suis... | L'anode LED est connectée à la LED-A1 |
| 5 à 7 | N.C. | - | Aucun lien |
| 8 | /RESET est activé | Je suis... | Réinitialiser la broche |
| 9 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 10 | Le SCL | Je suis... | Signal d'horloge SPI |
| 11 | DSI | Je suis... | Pinceau d'entrée de l'interface SPI |
| 12 | B0 | Je suis... | Signal de données bleu (LSB) |
| 13 à 19 | B1 à 7 | Je suis... | Signal de données bleu |
| 20 | G0 | Je suis... | Signal de données vert (LSB) |
| 21 à 27 | G1 à 7 | Je suis... | Signaux de données verts |
| 28 | R0 | Je suis... | Signal de données rouge (LSB) |
| 29 à 35 | R1 à 7 | Je suis... | Signal de données rouge |
| 36 | HSYNC | Je suis... | Signal de synchronisation horizontal |
| 37 | VSYNC | Je suis... | Signal de synchronisation verticale |
| 38 | Les États membres | Je suis... | Signal d'horloge pour échantillonner chaque date |
| 39 à 40 | N.C. | - | Aucun lien |
| 41 | VDD | Je suis... | Source d'alimentation de +2,8 V |
| 42 | VDDIO | Je suis... | 1.8V~2.8V Source de puissance |
| 43 | Les États membres | Je suis... | Le pin du panneau tactile |
| 44 | Pour les produits: | Je suis... | |
| 45 | YD | Je suis... | |
| 46 | XR | Je suis... | |
| 47 à 51 | N.C. | - | Pas de connexion |
| 52 | ÉNABLE | Je suis... | Données d'entrée activées |
| 53 à 54 | Le GND | Je suis... | La puissance de la terre |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité | Condition |
| Voltage d'alimentation | Vf | 17.5 | 19.2 | 20.5 | V | Si = 20 mA |
| Courant d'alimentation | Si | - | 20 | - | - Je ne sais pas | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - |
| Dissipation de puissance | Pd | - | 288 | - | mW | - |
| Intensité lumineuse | 260 | 320 | 350 | Cd/m2 | Si = 20 mA | |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 20 mA |
| Couleur du rétroéclairage | Blanc | |||||
Test de fiabilité
| Nom de l'article | Condition | Temps (heures) | Évaluation |
| Conservation à haute température | 80°C | 120 |
Aucune anomalie. dans les fonctions et l'apparence |
|
Température élevée
|
70°C | 120 | |
| Conservation à basse température | -30°C | 120 | |
| Température basse | -20°C | 120 | |
| Humidité | 60°C/ 90% HRA | 120 | |
| Température de choc thermique |
-20 °C à 25 °C à 70 °C (0,5 heure ¬ 5 minutes ® 0,5 heure) |
10 cycles |

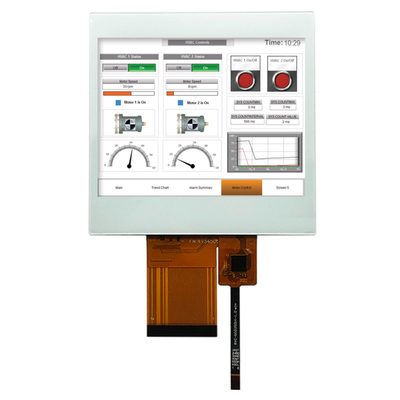

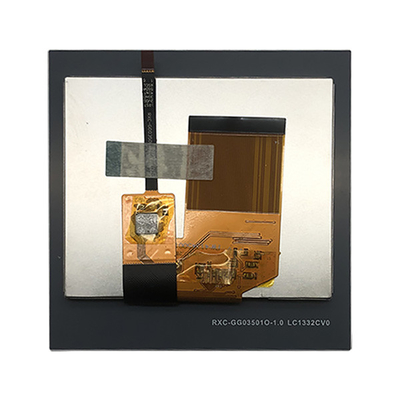

3Écran tactile LCD TFT de 5 pouces RGB 320x240 paysage 54 broches avec écran tactile capacitif Image du produit
Les installations d'usine et les certificats
La capacité projetée (PCAP)
La technologie tactile capacitive projetée (PCAP) offre une réponse rapide et sensible et une fiabilité professionnelle combinée.
L'écran tactile capacitif projeté par la technologie est conçu pour des applications industrielles, médicales et automobiles strictes.qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.
Couverture en verre:
1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF
Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232
mot clé de recherche: tft 3,5 ", 3,5 " tft LCD, 3,5 " tft LCD, 3,5 pouces tft LCD, tft LCD 3.5Les écrans TFT de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces, de 3,5 pouces.,Écran LCD TFT de 3,5 pouces, TFT RGB de 3,5 pouces, TFT RGB de 3,5 pouces, QVGA de 3,5 pouces, TFT chinois de 3,5 pouces.
