Détails sur le produit:
|
| Produit: | 0Module d'affichage OLED de 49 pouces | Nombre de pixels: | Graphiques 64x32 |
|---|---|---|---|
| Le système d'exploitation du pilote: | SSD1315 ou équivalent | Mode d'affichage: | Matrix passif |
| Afficher la couleur: | Monochrome (blanc) | Service de conduite: | 1 / 32 Le devoir |
| Taille du panneau: | 14.5 x 11,6 x 1,227 (mm) | Zones actives: | 11.18 x 5,58 (mm) |
| La hauteur des pixels: | 0.175 x 0,175 (mm) | Taille de pixel: | 00,155 x 0,155 (mm) |
| Direction de la vue: | Tous les angles de visualisation | Interface: | I2C |
| Connexion: | Loterie/Hotbar (personnalisable) | Numéro de broche: | 14 broches (peut être personnalisé) |
| Durée de vie: | 50,000 heures @60cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 0Module d'affichage OLED de 49 pouces,Module d'affichage OLED 64x32,Affichage OLED de qualité industrielle de 0 |
||
0.49 pouces Module d'affichage OLED 64x32, Module d'affichage OEL 0,49 pouces Introduction du produit
Les produits doivent être soumis à un contrôle d'approvisionnement.Le module d'affichage OLED est un écran graphique COG de résolution 64x32, taille diagonale 0,49 pouce.Le module est intégré avec SSD1315 IC; il prend en charge l'interface I2C. La tension d'alimentation pour la logique est de 2,8 V, la tension d'alimentation pour l'affichage est de 9 V, le courant de fonctionnement pour le VDD est de 180 μA, la charge de conduite est de 1/32.
Les produits doivent être soumis à un contrôle d'approvisionnement.Le module d'affichage OEL convient aux appareils portables, aux applications domestiques intelligentes, etc. Ce module peut fonctionner à des températures allant de -40°C à +70°C; ses températures de stockage varient de -40°C à +85°C.
| Produit: | 0Module d'affichage OLED de 49 pouces |
| Nombre de pixels: | Graphiques 64x32 |
| Le pilote IC: | SSD1315 ou équivalent |
| Mode d' affichage: | Matrice passive |
| Couleur d'affichage: | Monochrome (blanc) |
| Fonction de conduite: | 1 / 32 Le devoir |
| Taille du panneau | 14.5 x 11,6 x 1,227 (mm) |
| Zone active: | 11.18 x 5,58 (mm) |
| La hauteur des pixels: | 0.175 x 0,175 (mm) |
| Taille des pixels: | 0.155 x 0,155 (mm) |
| Direction de la vue: | Tous les angles |
| Interface: | Le secteur privé |
| Connexion: | Loterie/Hotbar (personnalisable) |
| Numéro de broche: | 14 broches (peut être personnalisé) |
| Durée de vie: | 50,000 Heures @60cd/m2 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
SAEF Technology est un fournisseur professionnel de modules OLED.Écrans OLED graphiques et panneaux d'affichage OLEDLa structure mécanique comprend les types Chip on Board (COB), Chip on Glass (COG) et TAB (Tape Automated Bonded).Les modules OLED SAEF présentent tous les avantages:
Les écrans graphiques OLED de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie COB, COG et TAB à matrice passive.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,42" à 5,5" OLED, tels que l'affichage OLED micro de 0,42", l'affichage OLED de 0,49", l'affichage OLED de 0,66", l'affichage OLED mini, l'affichage OLED de 0,69", l'affichage OLED de 0,91", l'affichage OLED de 0,49", l'affichage OLED de 0,66", l'affichage OLED de 0,69", l'affichage OLED de 0,91", l'affichage OLED de 0,49", l'affichage OLED de 0,49", l'affichage OLED de 0,49" et l'affichage OLED de 0,49".Écrans OLED de 95 pouces, écran OLED de 0,96 pouces, écran OLED de 1,5 pouces, écran OLED de 2 pouces, écran OLED de 2,4 pouces, écran OLED de 2,7 pouces, écran OLED de 5,5 pouces et solutions de conception personnalisées.
0.49 pouces Module d'affichage OLED 64x32, Module d'affichage OEL 0,49 pouces Dessin du produit
Définition de la broche
le numéro de série, le numéro de série, le numéro de série, le numéro de série
Le terminal positif du condensateur d'inversion volant, le terminal négatif du condensateur de boost volant.Ils doivent flotter lorsque le convertisseur n'est pas utilisé..
le numéro de connexion VBAT
Il s'agit de la broche d'alimentation pour le tampon interne du convertisseur de tension CC/DC. Elle doit être connectée à une source externe lorsque le convertisseur est utilisé.Il doit être connecté au VDD lorsque le convertisseur n'est pas utilisé..
épingle6, VBREFN.C.
épingle7, VSS
La connexion au circuit logique est une épingle de mise à la terre qui sert de référence pour les épingles logiques.
épingle8, VDD
L'alimentation pour logique, c'est une épingle de tension, elle doit être connectée à une source externe.
épingle9, RES#
Réglage de l'alimentation pour le contrôleur et le pilote. Cette broche est l'entrée du signal de réglage. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal.
épingle10, SCL
Signal d'horloge de bus IIC. La transmission si l'information dans le bus I2C suit un sigma d'horloge. Chaque transmission de bit de données a lieu au cours d'une seule période d'horloge de cette broche.
épingle11, SDA
Ce pin agit comme un canal de communication entre l'émetteur et le récepteur.
12, IREF
Cette épingle est une épingle de référence de courant de segment. Une résistance doit être connectée entre cette épingle et le VSS.
épingle13, VCOMH
Cette broche est la broche d'entrée pour le niveau de sortie de tension élevé pour les signaux COM. Un condensateur doit être connecté entre cette broche et le VSS.
épingle14, VCC
Énergie pour le panneau OEL. Il s'agit de la broche d'alimentation de tension la plus positive de la puce. Un condensateur de stabilisation doit être connecté entre cette broche et le VSS lorsque le convertisseur est utilisé.Il doit être connecté à une source externe lorsque le convertisseur n'est pas utilisé..

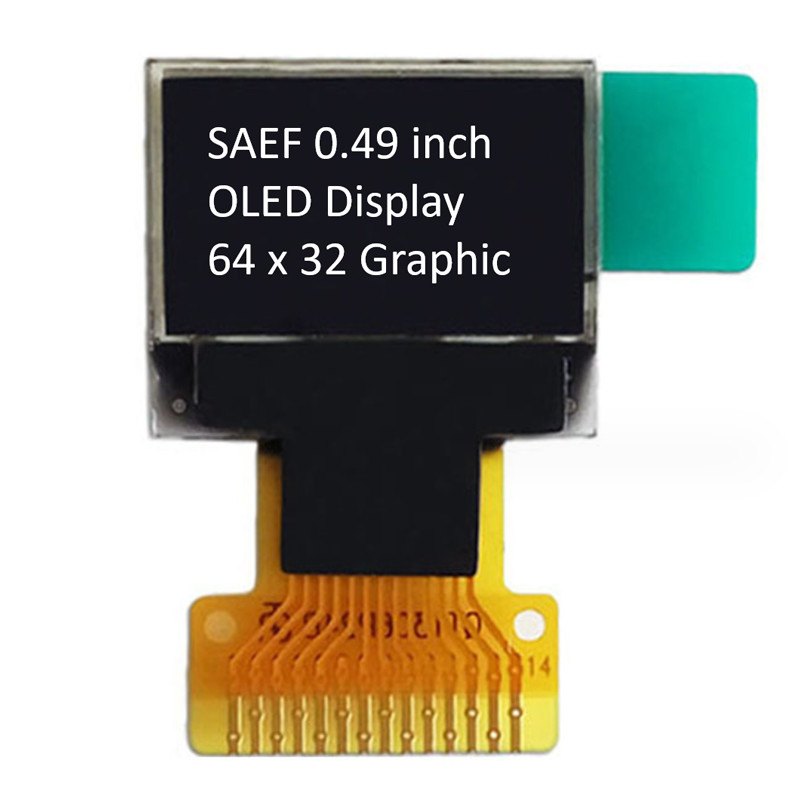

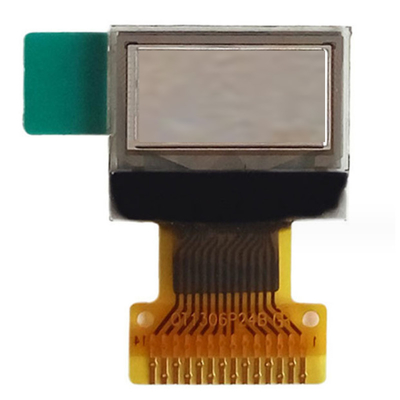

0.49 pouces Module d'affichage OLED 64x32, Module d'affichage OEL 0,49 pouces Image du produit
