0Module d'affichage OLED de 5 pouces 88x48 pixels Matrice passive avec interface I2C

0Module d'affichage OLED de 0,5 pouce 88x48, module d'affichage OEL 0,5 pouceIntroduction du produit

Le module d'affichage OLED SFOS050XZ-7112AN est un écran graphique COG de résolution 88x48, de taille diagonale 0,5 pouce.Le modèle OLED est conçu comme de qualité industrielle qui présente l'avantage d'un prix compétitif. Le module est intégré avec IC CH1115; il prend en charge l'interface I2C. La tension d'alimentation pour la logique est de 2,8 V, la tension d'alimentation pour l'affichage est de 9 V, le courant de fonctionnement pour VDD est de 180 μA, le travail de conduite est de 1/48.

Le module d'affichage SFOS050XZ-7112AN OEL convient aux appareils portables, aux applications de maison intelligente, etc. Ce module peut fonctionner à des températures allant de -40°C à +80°C;sa température de stockage varie de -40°C à +85°C.

0Module d'affichage OLED de 0,5 pouce 88x48 pixels, module d'affichage OEL 0,5 pouce PRoduct dessin

Définition de la broche

Le nombre d'étoiles est calculé en fonction du nombre d'étoiles.

Le terminal positif du condensateur d'inversion volant, le terminal négatif du condensateur de boost volant.Ils doivent flotter lorsque le convertisseur n'est pas utilisé..

Nom de code 5.VDD2VBAT

Il s'agit de la broche d'alimentation pour le tampon interne du convertisseur de tension CC/DC. Elle doit être connectée à une source externe lorsque le convertisseur est utilisé.Il doit être connecté au VDD lorsque le convertisseur n'est pas utilisé..

Le pin6, VBREFN.C.

Le pin7, VSS

La connexion au circuit logique est une épingle de mise à la terre qui sert de référence pour les épingles logiques.

Le pin8, VDD1

L'alimentation pour logique, c'est une épingle de tension, elle doit être connectée à une source externe.

Le pin9, RES#

Réglage de l'alimentation pour le contrôleur et le pilote. Cette broche est l'entrée du signal de réglage. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal.

Le pin10, SCL

Signal d'horloge de bus IIC. La transmission si l'information dans le bus I2C suit un sigma d'horloge. Chaque transmission de bit de données a lieu au cours d'une seule période d'horloge de cette broche.

Le pin11, SDA

Ce pin agit comme un canal de communication entre l'émetteur et le récepteur.

Nom de l'établissement

Cette épingle est une épingle de référence de courant de segment. Une résistance doit être connectée entre cette épingle et le VSS.

Le pin13, VCOMH

Cette broche est la broche d'entrée pour le niveau de sortie de tension élevé pour les signaux COM. Un condensateur doit être connecté entre cette broche et le VSS.

Le pin14, VCC

Énergie pour le panneau OEL. Il s'agit de la broche d'alimentation de tension la plus positive de la puce. Un condensateur de stabilisation doit être connecté entre cette broche et le VSS lorsque le convertisseur est utilisé.Il doit être connecté à une source externe lorsque le convertisseur n'est pas utilisé..

Note 1: Toutes les tensions ci-dessus sont basées sur le principe VSS = 0V.

Note 2: Lorsque ce module est utilisé au-delà des valeurs maximales absolues ci-dessus, une rupture permanente du module peut survenir.Il est souhaitable d'utiliser ce module dans les conditions énoncées à la section 3.."Optique et caractéristiques électriques". Si ce module est utilisé au-delà de ces conditions, un dysfonctionnement du module peut survenir et la fiabilité du module peut se détériorer.

Note 3: Les plages de température définies n'incluent pas le polariseur.La température maximale résistante du polariseur doit être de 80°C.

Note 4: VPP = 7,5 V, Ta = 25 °C, 50% Checkerboard.La configuration du logiciel est conforme à la section 4.4 Initialisation.La durée de vie est spécifiée comme 50% de la luminosité initiale atteinte.La durée de vie moyenne de fonctionnement à la température de la pièce est estimée par l'opération accélérée à haute température.

* Mesure optique effectuée à VDD1 = 2,8 V, VPP = 8,0 V et 7,4 V. La configuration logicielle suit la section 4.4 Initialisation.

Réglage extérieur

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/* adresse de page définie*/ write_i(0x40); /* régler les lignes de démarrage de l'affichage*/ write_i(0x81); /* contrôler le contrat*/ write_i(0x88); /*4d*/ write_i(0x82); /* régler la résistance ISEG*/ write_i(0x00; write_i(0xA1);/* remap du segment de jeu 0xA0*/ write_i(0xA2)- /* définir la configuration matérielle des pads de segmentation*/ écrire_i ((0xA4); /* désactiver l'affichage complet sur (0xA4/0xA5)*/ écrire_i ((0xA6); /* normal / inverse*/ écrire_i ((0xA8); /* rapport multiplex*/ écrire_i ((0x3F);/* devoir = 1/64*/ écrire_i(0xC8); /*Com direction de balayage 0XC0*/ écrire_i(0xD3); /*set affichage décalage*/ écrire_i(0x00); /* */ écrire_i(0xD5); /*set osc division*/ écrire_i(0xa0); écrire_i(0xD9); /*set période de précharge*/ écrire_i(0x22);Je suis en train de lire.Les détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs./*affichage ON*/}void write_i(ins de caractères non signés) { caractères non signés m,da; int non signé j; DC=0; CS=0; da=ins;for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { non signé char m,da;non signé int j; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

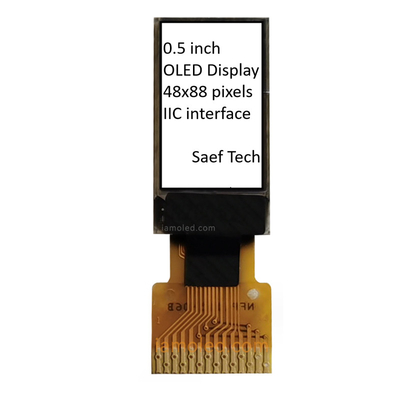

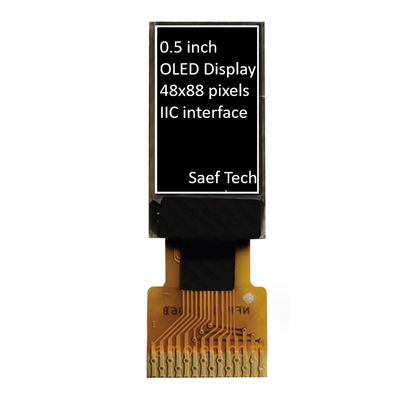

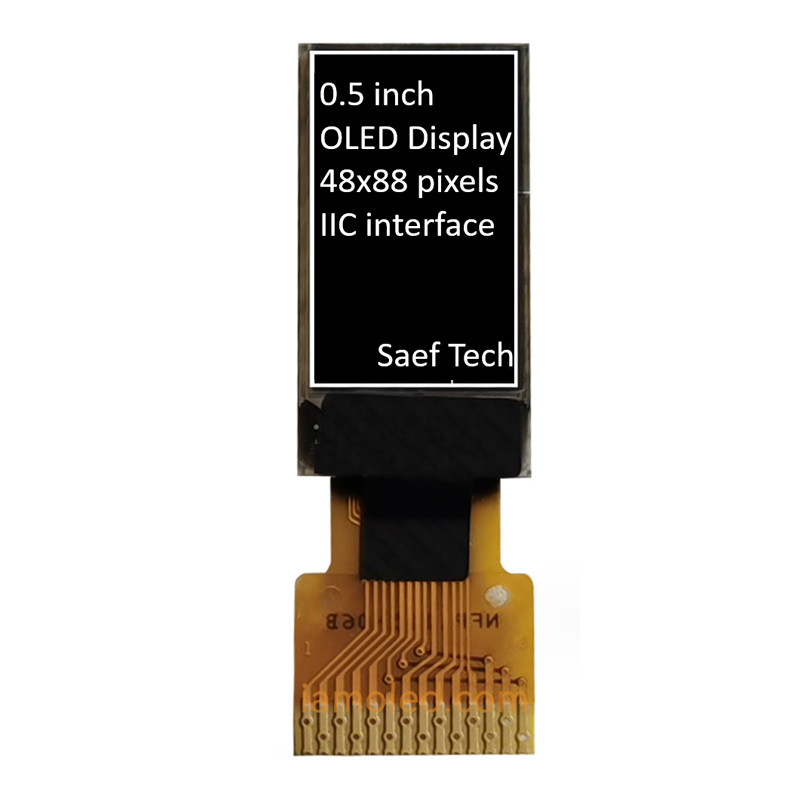

0Module d'affichage OLED de 0,5 pouce 88x48 pixels, module d'affichage OEL 0,5 pouceImage du produit

Les installations d'usine et les certificats

SAEF Technology est un fournisseur professionnel de modules OLED

Nous fournissons une large gamme d'écrans OLED (PMOLED) / OLED dot matrix standard et de modules OLED personnalisés, d'écrans OLED graphiques et de panneaux d'affichage OLED.La structure mécanique comprend une puce à bord (COB)Les modules SAEF OLED sont dotés de tous les avantages importants.:

• Temps de réaction plus rapide à +25 °C 10 μsec.
• Angle de vision illimité “jusqu'à 175°”
• Mince Aucun besoin de rétroéclairage, émission automatique
• Brillance élevée
• Rapport de contraste élevé ≤ 10,000Je suis désolé.
• Température de fonctionnement large: -40 °C à 80 °C
• Consommation d'énergie réduite

Les écrans graphiques OLED de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie COB, COG et TAB à matrice passive.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.

SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,42" à 5,5" OLED, tels que l'affichage OLED micro de 0,42", l'affichage OLED de 0,49", l'affichage OLED de 0,5", l'affichage OLED de 0,66", l'affichage OLED mini de 0,69", l'affichage OLED de 0,49", l'affichage OLED de 0,49", l'affichage OLED de 0,49", l'affichage OLED de 0,49", l'affichage OLED de 0,49", l'affichage OLED de 0,49", l'affichage OLED de 0,49" et l'affichage OLED de 0,69".Affichage OLED de 91 pouces, écran OLED de 0,95 pouces, écran OLED de 0,96 pouces, écran OLED de 1,5 pouces, écran OLED de 2 pouces, écran OLED de 2,4 pouces, écran OLED de 2,7 pouces, écran OLED de 5,5 pouces et solutions de conception personnalisées.
