Détails sur le produit:
|
| Mots clés: | Disque LCD TFT HDMI de 7 pouces | Résolution: | pixels 1024x600 |
|---|---|---|---|
| Signal pris en charge: | Pour les appareils électroniques électroniques | Interface CTP: | USB |
| Luminance extérieure: | 500 cd/m2 à 1000 cd/m2 | écran tactile: | CTP (écrans tactiles capacitifs) |
| Puissance d'entrée: | Les données de connexion doivent être fournies à l'utilisateur à l'aide d'une connexion USB. | Compatible avec: | Framboise pi |
| le soutien: | Raspbian, Ubuntu, WIN10 IOT et autres systèmes | Direction de la vue: | IPS Tout angle de vue (85/85/85/85) |
| Durée de vie des LED: | 40, 000 heures | Temps de fonctionnement.: | – 20℃ à +70℃ |
| Température de stockage.: | ¥30°C à +80°C | Sortie audio: | 8Ω1,5 W |
| Consommation d'énergie en veille de la carte mère: | Pour les appareils à commande numérique | bouton (réservé): | Pour le moment, je n'ai pas de réponse. |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD HDMI TFT de 7 pouces,Affichage capacitif de TFT LCD de contact |
||

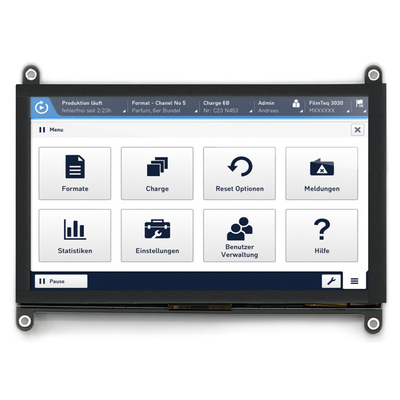

Affichage LCD HDMI TFT de 7 pouces avec écran tactile capacitif

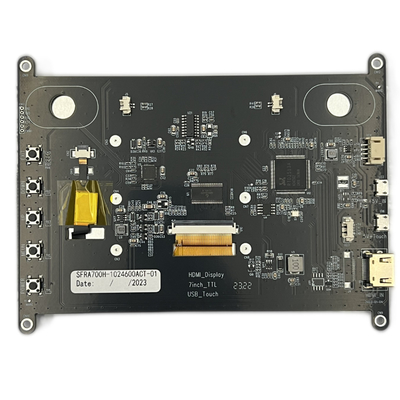

SFRA700H-1024600ACT-01 est un module LCD TFT HDMI qui intègre l'écran LCD TFT, le PCAP tactile et la carte de pilotage.
1- Le module présente parfaitement la sortie du signal numérique HDMI du PC sur l'écran LCD 1024*600.
2- Prise en charge HDMI 1.3, HDMI 1.4, HDCP 1.4La source de signal HDMI est compatible avec les mini PC traditionnels tels que le Raspberry Pi, BB Black, Banana Pi, etc.
3-TOUCH est d'USB à I2C, pas besoin d'installer les pilotes.
4- La conception est principalement utilisée sur l'affichage Raspberry Pi, et elle peut également être utilisée sur d'autres petits écrans tactiles à contrôle industriel HDMI.Il prend en charge Raspbian, Ubuntu, WIN10 IOT et autres systèmes.
5- lorsqu'il est utilisé comme écran d'ordinateur, il prend en charge Windows 7/8/10, cinq points tactiles, sans pilote.
| Les mots clés: | LCD TFT HDMI de 7 pouces |
| Résolution: | 1024x600 pixels |
| Signal pris en charge: | Pour les appareils électroniques électroniques |
| Interface CTP: | USB |
| Compatible avec: | Le Raspberry Pi |
| Direction de la vue: | IPS Tout angle de vue ((85/85/85/85) |
| La luminance de surface: | 500 Cd/m2 à 1000 Cd/m2 |
| Écran tactile: | CTP (écrans tactiles capacitifs) |
| Puissance de sortie: | Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| Soutenir: | Raspbian, Ubuntu, WIN10 IOT et autres systèmes |
| Durée de vie de la LED: | 40000 heures |
| Température de fonctionnement: | ¥20°C à +70°C |
| Température de stockage: | ¥30°C à +80°C |
| Consommation d'énergie en veille de la carte mère: | Pour les appareils à commande numérique |
| Sortie audio: | 8Ω1,5 W |
| Bouton (réservé): | Le menu, haut, bas, sortie. |
| Le certificat: | Pour les appareils de traitement des eaux usées:2015 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Caractéristiques
| La version | 01 | ||
| Signal pris en charge | HDMI | Pour les produits de la catégorie "A" | |
| Touchez | Norme USB | ||
| VGA | Pas de soutien | ||

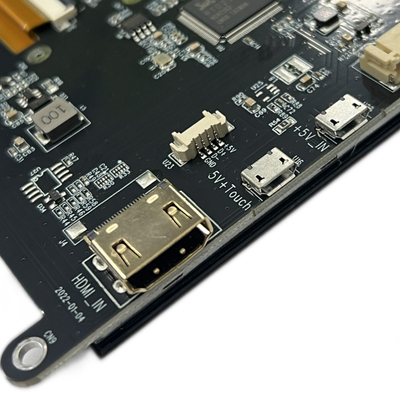

| Interface sur la carte mère | l'entrée | HDMI | Un patch HDMI de type patch femelle 19Pin (horizontale) |
| USB | MICRO 5P USB féminin B de type 5,9 mm (horizontale) | ||
| Interface pour écouteurs | N.C. | ||
| Interface tactile | 6 épingles | Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. | |
| Interface d'affichage | RGB 50 épingle | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | |
| Audio | Sortie audio | 8Ω1,5 W | 4PIN-1.25 H1.8 Siège féminin ultra-mince (horizontale) |
| Énergie électrique | Puissance d'entrée | La valeur de l'entrée USB est de 5 V ((+/- 0,5 V) | |
| Affichage Vop | 3.3V | ||
| Fonctionnement de l'alimentation | Puissance affichée | ||
| Consommation d'énergie en veille de la carte mère | Pour les appareils à commande numérique | ||
| Le menu OSD | Menu (réserve) | Lumière, contraste, correction automatique, phase, horloge, position du champ, réglage de la fonction, réinitialisation, etc. | |
| Langue (réserve) | Chinois, anglais, français, allemand, italien, espagnol, russe, coréen, japonais, etc. | ||
| bouton (réservé) | Le menu, haut, bas, sortie. | ||
Affichage LCD HDMI TFT de 7 pouces avec écran tactile capacitif pour le dessin du produit Raspberry PI
Définition des broches d'interface HDMI
| 1 | Le T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 protégé |
| 3 | Les données du T.M.D.S. |
| 4 | Les données du T.M.D.S. |
| 5 | T.M.D.S. DATA1 protégé |
| 6 | Les données du T.M.D.S. |
| 7 | Les données de T.M.D.S. |
| 8 | T.M.D.S. DATA0 protégé |
| 9 | Les données du T.M.D.S. |
| 10 | Les données du T.M.D.S. CLOCK+ |
| 11 | Les données de T.M.D.S. sont protégées. |
| 12 | Les données de T.M.D.S. |
| 13 | CEC (contrôle de l'électronique de consommation facultatif) |
| 14 | Réservé (au câble mais N.C. sur l'appareil) |
| 15 | Le nombre de personnes concernées par l'examen |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC au sol |
| 18 | +5V (alimentation électrique) |
| 19 | Cable de sonde à échange à chaud |
Affichage LCD HDMI TFT de 7 pouces avec écran tactile capacitif pour l'image du produit Raspberry PI
Les installations d'usine et les certificats
Écran tactile à capacité projetée (PCAP)
La technologie tactile capacitive projetée (PCAP) offre une réponse rapide et sensible et une fiabilité professionnelle combinée.L'écran tactile capacitif projeté de Saef Technology est conçu pour desNous pouvons également combiner des écrans tactiles PCAP avec des écrans à cristaux liquides (LCD),qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.
Couverture en verre:
1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF
Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232
